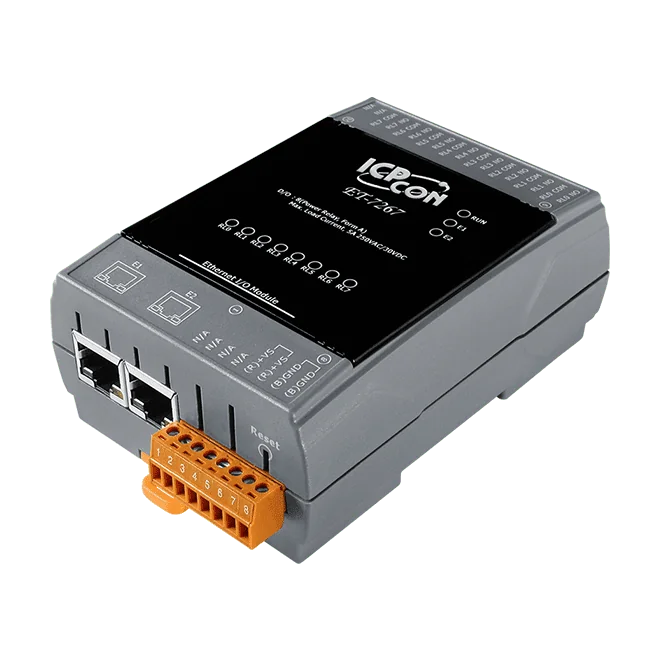

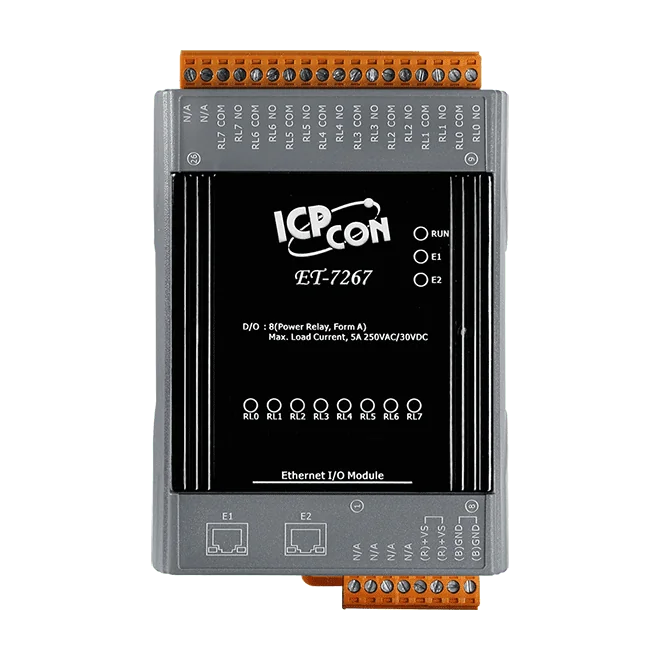

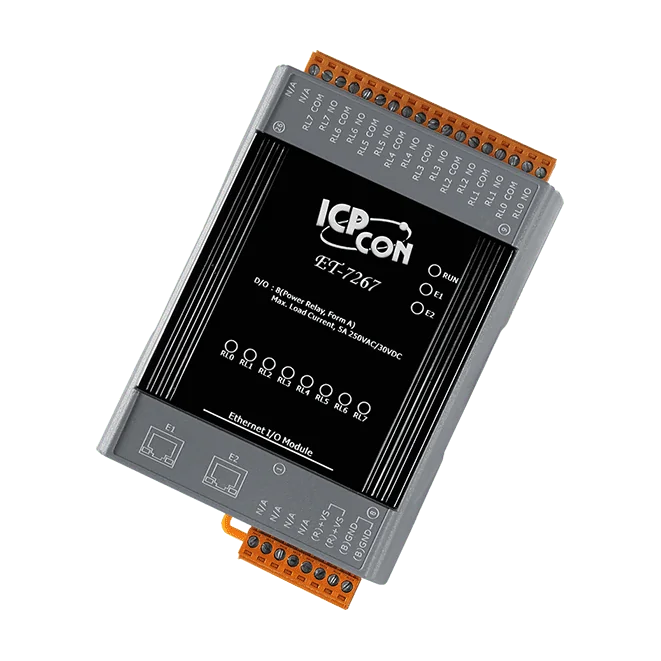

ET-7267 Ethernet I/O-modul, 8-kanals effektrelæ med 2-port switch

ET-7067 CR er et DIN-skinnemonteret Ethernet I/O-modul, der giver ingeniører otte form A (SPST N.O.) effektrelæudgange, hver med en nominel belastning på 5 A ved 250 VAC eller 24 VDC for ohmske belastninger. Det er beregnet til koblingsopgaver inden for bygnings-, fabriks- og maskinautomation, hvor styringen kommunikerer med modulet via Modbus TCP eller Modbus UDP.Hvert relæ har sin egen programmerbare startværdi og sikkerhedsværdi, så udgangene kan sættes i en defineret tilstand ved opstart og ved kommunikationsfejl. I/O-siden er optisk isoleret til 3000 VDC for beskyttelse mod transiente overspændinger, og modulet kan anvendes, hvor der forekommer farlige spændinger. Bemærk, at der ikke er kanal-til-kanal-isolation mellem relæerne.Modulet forsynes fra en klemrække på +10 ~ +30 VDC med beskyttelse mod ompolning, og det har en indbygget webserver med web-HMI samt adgangskontrol via ID, adgangskode og IP-filter, samt dobbelte watchdogs for modulet og kommunikationen. Det er beregnet til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

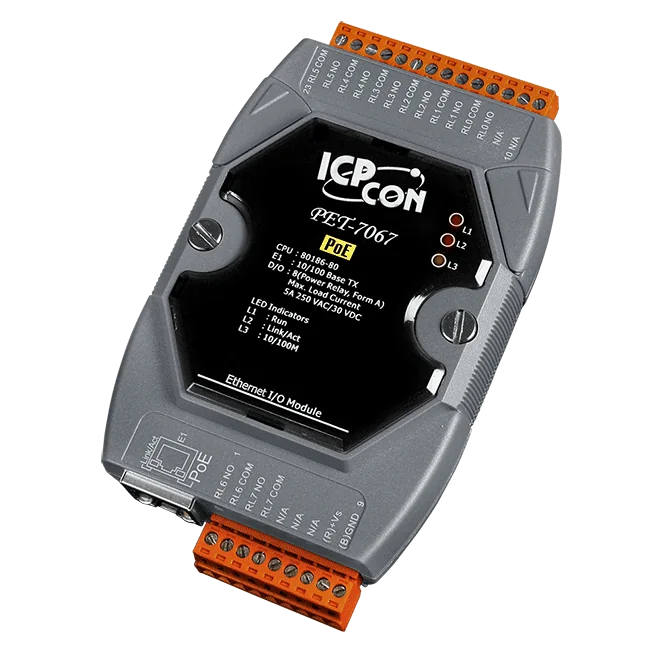

Den PET-7067 CR er et PoE-forsynet Ethernet I/O-modul, der skifter laster via otte Form A (SPST NO) strømrelæer. Hvert relæ er rated til 5 A ved 250 VAC eller 24 VDC på ohmske laster, hvilket gør modulet egnet til direkte styring af udstyr med højere strømforbrug fra en netværksstyret udgang.Kommunikationen foregår over en 10/100 Base-TX RJ-45-port ved hjælp af Modbus TCP eller Modbus UDP. En indbygget webserver og web-HMI giver mulighed for konfiguration og overvågning fra en browser, mens adgangskontrol via ID, adgangskode og IP-filter hjælper med at begrænse, hvem der kan ændre indstillinger. Den dobbelte watchdog (modul og kommunikation, begge programmerbare) understøtter gendannelse efter fejl.Relæernes værdier ved opstart og sikre værdier er programmerbare, så udgangene kan sættes i en defineret tilstand ved opstart eller ved tab af kommunikation. I/O'et er isoleret med 3000 VDC, men relækanalerne er ikke isoleret fra hinanden. Modulet er beregnet til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

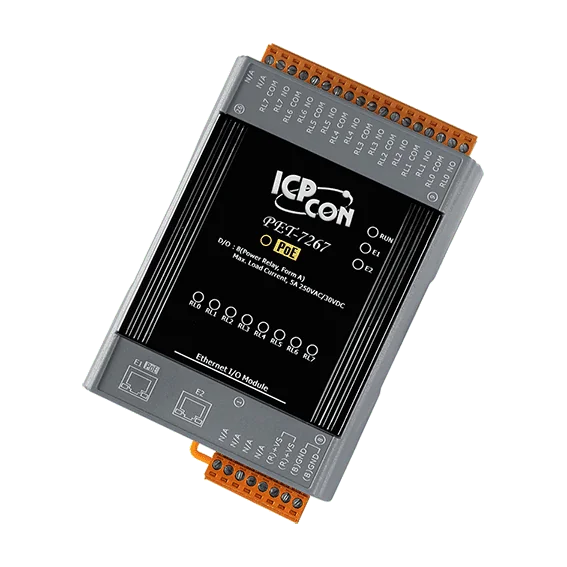

The PET-7267 CR er et PoE-forsynet Ethernet I/O-modul, der skifter otte Form A (SPST N.O.) effektrelæer. Hvert relæ er specificeret til 5 A ved 250 VAC eller 24 VDC for ohmske belastninger, så modulet egner sig til direkte styring af netspændingsbelastninger i bygnings- og maskinstyringstavler. Relæernes værdi ved opstart og sikker værdi kan begge programmeres, så hver udgang kan få en defineret tilstand ved opstart og en defineret sikker tilstand.Kommunikationen foregår via Modbus TCP og Modbus UDP. En 2-port 10/100 Base-TX-switch med LAN-bypass gør det muligt at forbinde modulet i daisy-chain langs netværket, og adgangskontrol (ID, adgangskode og IP-filter) begrænser, hvem der kan nå det. En indbygget webserver og web-HMI giver adgang til modulet via en browser, og en dobbelt watchdog dækker både modul og kommunikation. Optisk isolation er specificeret til 3000 VDC som beskyttelse mod transiente overspændinger, selvom relækanalerne ikke er isoleret fra hinanden.Modulet accepterer PoE (IEEE 802.3af, Klasse 1) eller en +12 ~ +48 VDC klemrækkeforsyning, med et maksimalt forbrug på 4,1 W. Det monteres på DIN-skinne og fungerer ved -25 ~ +75 °C. Typiske anvendelser omfatter bygningsautomation, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnostik samt testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr

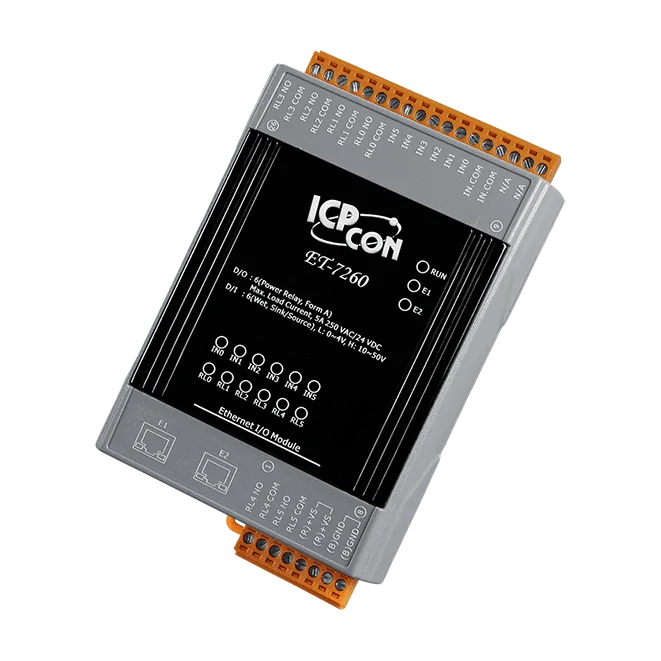

ET-7260 CR er et DIN-skinnemonteret Ethernet I/O-modul, der kombinerer seks digitale indgange med vådkontakt og seks effektrelæer med form A. Hver indgang kan konfigureres som 32-bit tæller, hvilket egner sig til impulstælling og statusovervågning på distribuerede maskiner og tavler.Den indbyggede 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde moduler i en daisy-chain langs netværksstrengen. Kommunikationen sker via Modbus TCP eller Modbus UDP, og en indbygget webserver og web-HMI understøtter konfiguration og overvågning. Dobbelt watchdog samt programmerbare tænd- og sikkerhedsværdier for relæerne hjælper modulet med at reagere forudsigeligt ved fejl.Isolationen er specificeret til 1500 VDC for Ethernet og 3000 VDC for I/O, men indgangskanalerne er ikke isoleret fra hinanden. Ved koblinger af induktive laster bør der monteres en frihjulsdiode til DC-laster eller en metaloxidvaristor til AC-laster for at beskytte relækontakterne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
