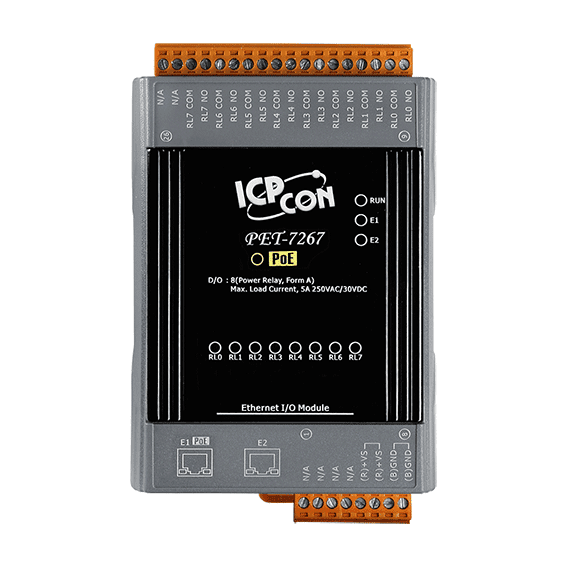

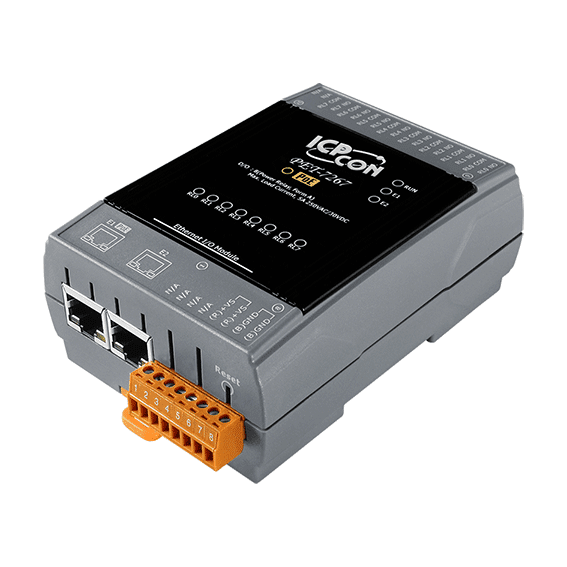

PET-7267 PoE Ethernet I/O-modul, 8-kanals Form A-relæudgang

ET-7067 CR er et DIN-skinnemonteret Ethernet I/O-modul, der giver ingeniører otte form A (SPST N.O.) effektrelæudgange, hver med en nominel belastning på 5 A ved 250 VAC eller 24 VDC for ohmske belastninger. Det er beregnet til koblingsopgaver inden for bygnings-, fabriks- og maskinautomation, hvor styringen kommunikerer med modulet via Modbus TCP eller Modbus UDP.Hvert relæ har sin egen programmerbare startværdi og sikkerhedsværdi, så udgangene kan sættes i en defineret tilstand ved opstart og ved kommunikationsfejl. I/O-siden er optisk isoleret til 3000 VDC for beskyttelse mod transiente overspændinger, og modulet kan anvendes, hvor der forekommer farlige spændinger. Bemærk, at der ikke er kanal-til-kanal-isolation mellem relæerne.Modulet forsynes fra en klemrække på +10 ~ +30 VDC med beskyttelse mod ompolning, og det har en indbygget webserver med web-HMI samt adgangskontrol via ID, adgangskode og IP-filter, samt dobbelte watchdogs for modulet og kommunikationen. Det er beregnet til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Med ET-7267 CR kan belastninger skiftes via otte form A (SPST N.O.) effektrelæer, hvor hver kanal er dimensioneret til 5 A @ 250 VAC/24 VDC ved ohmsk belastning. Relæernes tilslutningstid og frigivelsestid er maksimalt 10 ms og 5 ms, og modulet konfigureres over Ethernet med Modbus TCP eller Modbus UDP.En indbygget 2-port Ethernet-switch med LAN-bypass gør det muligt at lave daisy-chain-forbindelser i netværket, hvilket forenkler kabelføringen i distribuerede installationer. Den indbyggede webserver og Web HMI giver adgang via browser, og adgangskontrollen sker med bruger-ID, adgangskode og IP-filtrering.Hvert relæs værdi ved tænding og sikkerhedsværdi kan programmeres, og I/O er optisk isoleret til 3000 VDC. Da der ikke er kanal-til-kanal-isolation, er modulet velegnet til applikationer, hvor der forekommer farlige spændinger, forudsat at kabelføringen planlægges derefter. Dobbelte watchdogs dækker både modulet og kommunikationen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den PET-7067 CR er et PoE-forsynet Ethernet I/O-modul, der skifter laster via otte Form A (SPST NO) strømrelæer. Hvert relæ er rated til 5 A ved 250 VAC eller 24 VDC på ohmske laster, hvilket gør modulet egnet til direkte styring af udstyr med højere strømforbrug fra en netværksstyret udgang.Kommunikationen foregår over en 10/100 Base-TX RJ-45-port ved hjælp af Modbus TCP eller Modbus UDP. En indbygget webserver og web-HMI giver mulighed for konfiguration og overvågning fra en browser, mens adgangskontrol via ID, adgangskode og IP-filter hjælper med at begrænse, hvem der kan ændre indstillinger. Den dobbelte watchdog (modul og kommunikation, begge programmerbare) understøtter gendannelse efter fejl.Relæernes værdier ved opstart og sikre værdier er programmerbare, så udgangene kan sættes i en defineret tilstand ved opstart eller ved tab af kommunikation. I/O'et er isoleret med 3000 VDC, men relækanalerne er ikke isoleret fra hinanden. Modulet er beregnet til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

PET-7260 CR er et PoE-forsynet Ethernet I/O-modul, der kombinerer seks digitale indgange med vådkontakt og seks effektrelæer med Form A-kontakt. Hver indgang kan bruges som 32-bit tæller, hvilket gør enheden egnet til pulstælling og statusovervågning via Modbus TCP eller Modbus UDP.Den integrerede 2-port 10/100 Base-TX-switch med LAN-bypass gør det muligt at forbinde modulet i en daisy-chain langs en netværksledning. Relæernes power-on- og sikkerhedsværdier kan programmeres, og I/O'et er optisk isoleret til 3000 VDC for beskyttelse mod transiente overspændinger, selvom indgangskanalerne ikke er isoleret fra hinanden.Hvert relæ er dimensioneret til 5 A @ 250 VAC/24 VDC for resistive laster. Ved skift af induktive laster skal der monteres en frihjulsdiode til DC-laster eller en metaloxidvaristor til AC-laster for at beskytte relækontakterne og forlænge relæernes levetid.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
