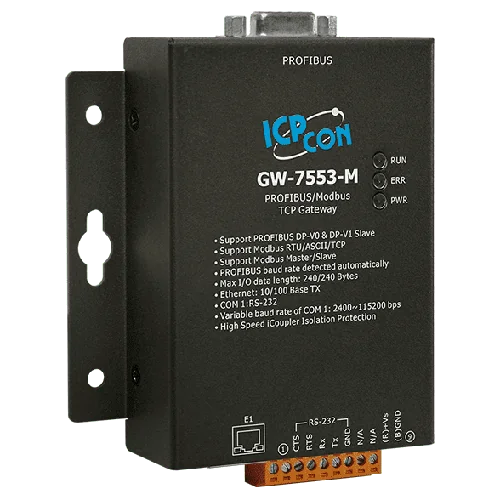

GW-7553-M PROFIBUS DP til Modbus TCP Gateway, metalkabinet

GW-7553-B forbinder et PROFIBUS DP-netværk med Modbus TCP-enheder. Den optræder over for PROFIBUS-masteren som en DP-V0- og DP-V1-slave, så eksisterende PROFIBUS-styresystemer kan læse og skrive data fra Modbus TCP-udstyr såsom PLC'er, sensorer og I/O-moduler.Hver retning bærer op til 240 bytes input- og outputdata. Modbus-siden understøtter Master- og Slave-tilstande samt formaterne RTU, ASCII og TCP. PROFIBUS-overføringshastigheden registreres automatisk, og stationsadressen (0 til 126) indstilles enten med DIP-kontakt eller gemmes i EEPROM.Enheden har en indbygget webserver, så den kan konfigureres fra en almindelig webbrowser. Der er en RS-232-port til opdatering af firmware og konfiguration. Galvanisk isolation er specificeret til 2500 Vrms på netværkssiden og 3000 VDC på PROFIBUS-siden, og modulet er designet til et driftsområde på -25 ~ +75 ℃.AnvendelserIndustriel automationFabriksautomationProcesautomation

GW-7553-CPM er en PROFIBUS DP-V0 slave-gateway, der placerer CANopen-enheder på et PROFIBUS-netværk. PROFIBUS-masteren læser og skriver til CANopen-noderne via gatewayen, så eksisterende CANopen-udstyr kan indgå i et PROFIBUS-system uden at blive udskiftet.Gatewayen understøtter CiA CANopen DS-301 v4.02-standarden med 110 CANopen SDO/PDO-kommandoer samt protokollerne Node Guarding og Heartbeat Consumer. PROFIBUS-transmissionshastigheden registreres automatisk, stationsadressen indstilles fra 0 til 126 med en DIP-kontakt, og der er op til 240 bytes inputdata og 240 bytes outputdata til rådighed. Galvanisk isolation er til stede på begge netværk, med 3000 VDC på PROFIBUS-siden og 2500 Vrms netværksisolation for det højhastigheds iCoupler-netværk.Firmware og konfiguration håndteres over RS-232 med konfigurationsværktøjets software. Status vises med PWR-, RUN- og ERR-LED'er, og enheden monteres på DIN-skinne.PROFIBUS DP-V0 slave, stationsadresse 0 til 126 indstillet med DIP-kontaktAutomatisk registrering af PROFIBUS-transmissionshastighed, fra 9,6 k op til 12 MOp til 240 bytes inputdata og 240 bytes outputdataCANopen DS-301 v4.02, 110 SDO/PDO-kommandoerAnvendelserIndustriel automationFabriksautomationProcesautomation

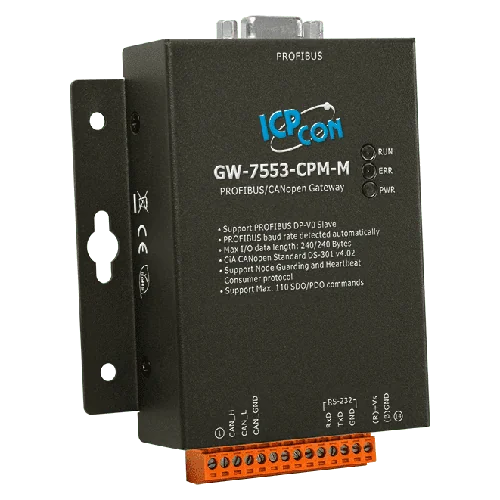

Den GW-7553-CPM-M forbinder et PROFIBUS DP-netværk med CANopen-enheder. Den optræder som en DP-V0-slave, så en PROFIBUS-master kan tilgå CANopen-slaveenheder, der er tilsluttet gatewayen.Den understøtter CiA CANopen DS-301 v4.02-standarden, protokollerne Node Guarding og Heartbeat Consumer samt 110 CANopen SDO/PDO-kommandoer. Input- og outputdatalængder er op til 240 bytes hver. PROFIBUS-adressen indstilles fra 0 til 126 med en DIP-kontakt, og overførselshastigheden registreres automatisk.Der er galvanisk isolation på begge netværk: 2500 Vrms højhastigheds-iCoupler på netværkssiden og 3000 VDC på PROFIBUS-siden. Enheden har metalkabinet, DIN-skinnemontering og en RS-232-port til opdatering af firmware og konfiguration, med hjælpeprogram til opsætning medleveret. Den er velegnet til automations-, fabriks- og procesapplikationer.AnvendelserIndustriel automationFabriksautomationProcesautomation

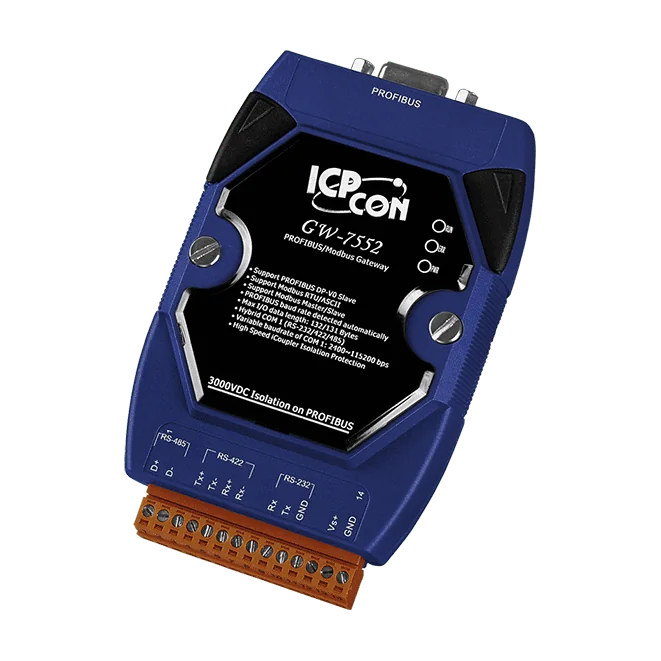

GW-7552-B forbinder Modbus-enheder til et PROFIBUS DP-netværk. Den optræder som DP-V0-slave over for PROFIBUS-masteren, så masteren kan læse og skrive data, der ligger i Modbus-enheder som PLC'er, sensorer og ICP DAS M-7000-serien, uden ændringer i PROFIBUS-netværkets design.Gatewayen kan køre som Modbus-master eller -slave og understøtter både RTU- og ASCII-formatet. Dens hybride COM 1-port kan vælges som RS-232, RS-422 eller RS-485, hvor de enkelte tilstande benyttes én ad gangen. De serielle indstillinger omfatter 7 eller 8 databit, ingen, ulige eller lige paritet, 1 eller 2 stopbit og baudrater fra 1200 til 115200. Der medfølger et hjælpeprogram til konfiguration af GW-7552-B.Transmissionshastigheden på PROFIBUS-siden registreres automatisk, og nodeadressen indstilles fra 0 til 126 med en DIP-switch. PROFIBUS-siden har 3000 VDC isolation, og netværkssiden bruger High Speed iCoupler-isolation. GW-7552-B er monteret i en plastkabinet til DIN-skinnemontering med et driftsområde på -25 ~ +75 °C.AnvendelserIndustriel automationFabriksautomationProcesautomation
