HRT-310 Modbus RTU/ASCII til HART-gateway, 1-port HART-master
Modbus RTU/ASCII til HART-gateway, der gør det muligt for en Modbus-master at læse HART-enheder såsom transmittere og aktuatorer, med understøttelse af op til 15 enheder pr. port. DIN-skinne- eller vægmontering.
- Understøttelse af Modbus RTU og ASCII i Modbus-slave-tilstand, med seriel grænseflade for RS-232 (3-leder), RS-422 og RS-485
- Point-to-point- eller multi-drop-drift af HART for op til 15 HART-enheder, med understøttelse af HART short- og long-frames
- Understøttelse af burst-tilstand og mulighed for at tillade to HART-mastere
- Loop-forsyningsudgang på +30 V til 2-leder- eller 4-leder HART-enheder, med loop-modstand indstillet via DIP-kontakt
- Online-udskiftning af HART-enheder og automatisk indlæsning af long frame-adresser
- Indbygget watchdog og LED-indikatorer til statusovervågning
3.535,01 kr. pr. stk.
| 1-9 stk. | 3.535,01 kr. | |
|---|---|---|
| 10-30 stk. | 3.363,12 kr. | −5 % |
| 31+ stk. | 3.183,75 kr. | −10 % |
Produktinformation "HRT-310 Modbus RTU/ASCII til HART-gateway, 1-port HART-master"
HRT-310 CR er en HART-master til Modbus-slave-gateway. Den gør det muligt for en Modbus-master at tilgå HART-feltenheder, såsom transmittere og aktuatorer, så deres data kan indgå i et eksisterende Modbus-netværk uden specialudviklet HART-håndtering. Softwaren HG_Tool leveres til konfiguration af modulet og diagnosticering af HART-enheder.
Gatewayen understøtter HART short- og long-frames, burst-tilstand og point-to-point- eller multi-drop-topologier med op til 15 HART-enheder. Der kan tillades to HART-mastere, og HART-enheder kan udskiftes online. Modbus-siden tilbyder RTU- og ASCII-formater i slave-tilstand over RS-232 (3-leder), RS-422 eller RS-485.
Typisk anvendelse er integration af HART-gennemstrømningsmålere i et HMI- eller SCADA-system. Hver HART-enhed fremstår for værten som en Modbus-slave, så værten kan bruge sin indbyggede Modbus RTU-kommunikation til at læse enhederne direkte.
Anvendelser
- Industriel automation
- Fabriksautomation
- Procesautomation
- Integration af HART-gennemstrømningsmålere og andre HART-enheder i HMI- eller SCADA-systemer via Modbus
- Tilslutning af HART-enheder til Modbus-netværk i multikanal RS-485-installationer
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | RS-232 / RS-422 / RS-485 |
| Montage: | DIN-skinne |
| Porte: | 1 HART |
| Produkttype: | Gateway |
| Protokol: | Modbus RTU / Modbus ASCII / HART |
| Strømindgang: | +10 ~ +30 VDC |
| Isolation: | UL1577 |
Specifikationer
| COM-porte | |
|---|---|
| Porte | RS-232 (3 ledninger) / RS-422 / RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protokol | Modbus RTU / Modbus ASCII |
| HART | |
| Porte | 1 |
| Enhed | 2-tråds eller 4-tråds HART-enheder |
| Topologi | Punkt-til-punkt eller multidrop |
| Data | Kun digitale data |
| Rammetype | Kort og lang ramme |
| Burst-tilstand | Understøttet |
| Maks. antal HART-enheder | 15 |
| Loopmodstand | 250 Ω (1 W) via DIP-kontakt |
| Isolation | UL1577-specifikation |
| Protokol | 2-polet skrueklemmeblok |
| Loopforsyning | Ja (modulet leverer +30 V output) |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Beskyttelse mod forkert polaritet, overspændings- og underspændingsbeskyttelse |
| Indgangsområde | Ureguleret +10 ~ +30 VDC |
| Forbrug | 3,5 W (maks.) |
| Mekanisk | |
| Mål (mm) | 25 x 116 x 120 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter

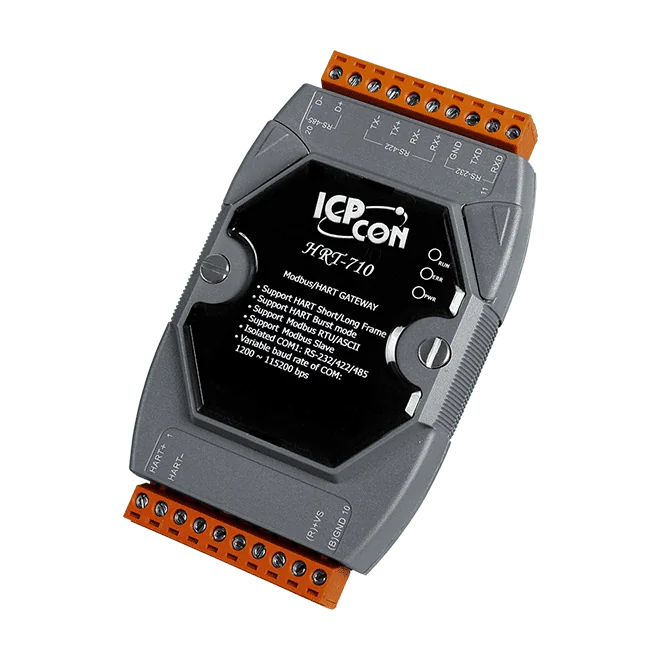

HRT-710 CR forbinder HART-feltenheder til et Modbus-netværk. Enheden fungerer som HART-master og præsenterer hver tilsluttet enhed som en Modbus-slave, så et HMI- eller SCADA-system kan læse HART-data via standard Modbus RTU- eller ASCII-kommunikation.Op til 15 HART-enheder kan tilsluttes i punkt-til-punkt- eller multi-drop-topologi, og enheden understøtter to HART-mastere. Konfiguration og HART-enhedsdiagnostik håndteres via hjælpeprogrammet HG_Tool, og firmware kan opdateres via COM-porten. Loop-strøm leveres ikke af denne model.Velegnet til flowmålere, transmittere og aktuatorer i fabriks- og procesautomationCertificeret CE, UKCA, FCC, RoHS og WEEEAnvendelserIndustriel automationFabriksautomationProcesautomationIntegration af HART-flowmålere og -transmittere i HMI- eller SCADA-systemer via Modbus

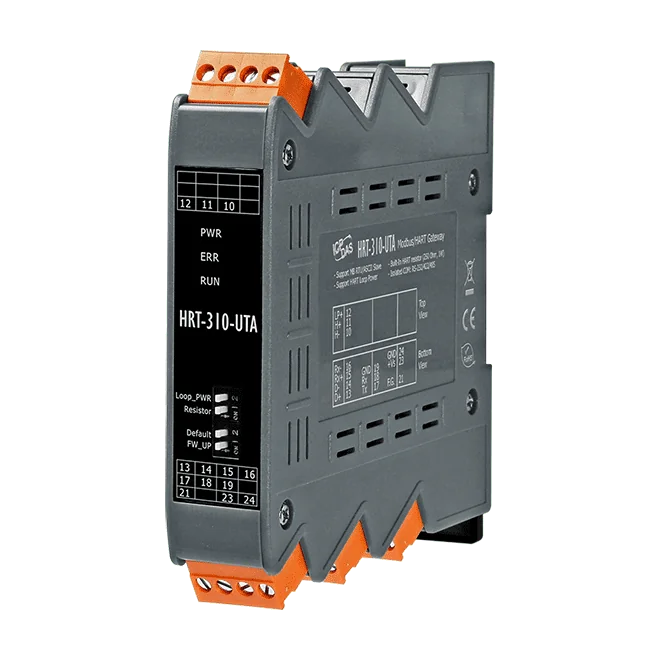

HRT-310-UTA CR er en HART-masterværtsgateway, der forbinder serielle HART-feltenheder med Modbus-netværk. Modbus-masteren får adgang til HART-enheder gennem gatewayen, så transmittere, aktuatorer og lignende instrumenter fremstår som Modbus-slaves for en HMI, et SCADA-system eller en PLC. Konfiguration og diagnose af HART-enheder håndteres med hjælpeprogrammet HG_Tool.Gatewayen understøtter point-to-point- og multi-drop-HART-topologier med op til 15 HART-enheder og bruger korte og lange rammer samt burst-tilstand. Der kan tillades to HART-masters, og lange rammeadresser indhentes automatisk. Modbus RTU og Modbus ASCII understøttes begge i Modbus-slave-tilstand over RS-232, RS-422 eller RS-485.Denne CR-variant er beregnet til -40 ℃-applikationer med et driftsområde på -40 ~ +75 °C. Den er designet til DIN-skinnemontage i lodret position og forsynes fra en uregulær forsyning på +10 ~ +30 VDC.AnvendelserIndustriel automationFabriksautomationProcesautomationIntegration af HART-flowmålere og feltransmittere i HMI- eller SCADA-systemer via Modbus

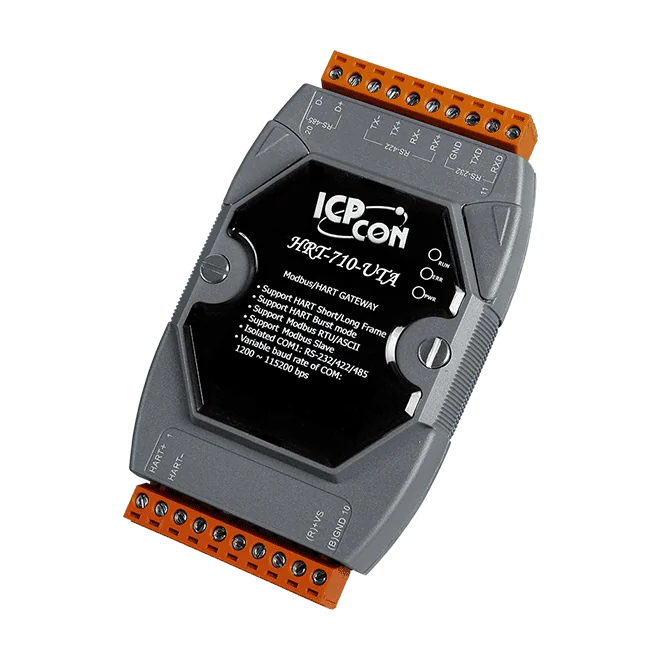

Den HRT-710-UTA CR er en HART-master til Modbus-slave-gateway. Den gør det muligt for en Modbus-master at tilgå HART-enheder såsom transmittere og aktuatorer, så deres data kan integreres i et HMI- eller SCADA-system uden en separat HART-grænseflade på værtssystemet.Gatewayen understøtter punkt-til-punkt- og multi-drop-HART-topologier med op til 15 HART-enheder, med korte og lange frames samt HART burst-tilstand. På den serielle side understøtter den Modbus RTU og Modbus ASCII over RS-232, RS-422 eller RS-485. Hvert modul præsenterer sine HART-enheder som Modbus-slaver, og konfiguration samt diagnose af HART-enheder håndteres med softwareværktøjet HG_Tool.CR-bestillingskoden er varianten bygget til -40 ℃-applikationer, med et driftsområde på -40 ~ +75 °C. Den monteres på DIN-skinne eller på væg i vandret position.Egnet til integration af HART-gennemstrømningsmålere og andre HART-feltenheder i Modbus-netværkAnvendelserIndustriel automationFabriksautomationProcesautomation
