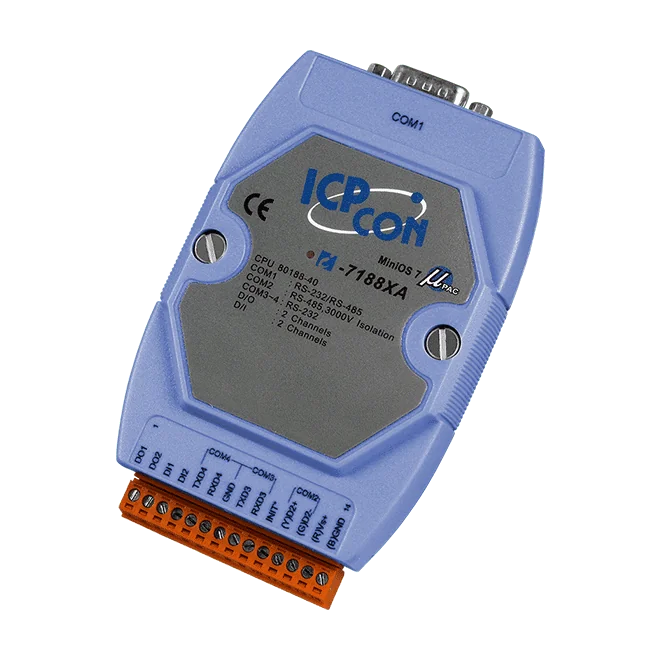

I-7188XA Seriel PAC med 80188-40 CPU og MiniOS7-controller

Den I-7188XAD CR er en kompakt seriel PAC bygget op omkring en 80188-40 CPU og operativsystemet MiniOS7, programmeret i C. Den egner sig til lommestore indlejrede styringer, hvor der ellers ville blive brugt en PC eller PLC, især i barske miljøer, der kræver driftssikker drift.Enheden har om bord to RS-232-porte, én RS-485-port og én RS-232/RS-485 combo-port, samt 2 digitale indgange med tørkontakt og 2 digitale open-collector-udgange med en maksimal spænding på +30 VDC og 100 mA. En X-board I/O-udvidelsesbus gør det muligt at tilføje yderligere I/O, så enheden kan tilpasses applikationen.Lageret omfatter 512 KB flash, 512 KB SRAM og 2 KB EEPROM. Enheden har desuden et 64-bit hardware-serienummer, et realtidsur, en watchdog-timer og et 5-cifret 7-segment LED-display. Den er en praktisk processorkerne til OEM-produkter, med DIN-skinnemontage som mulighed og et driftsområde på -25 ~ +75 °C.AnvendelserIndlejret styring i barske miljøerErstatning for PC- eller PLC-enheder i kompakte styringsrollerProcessorkernekomponent til OEM-produkterLommestore indlejrede systemer med krav til høj driftssikkerhed

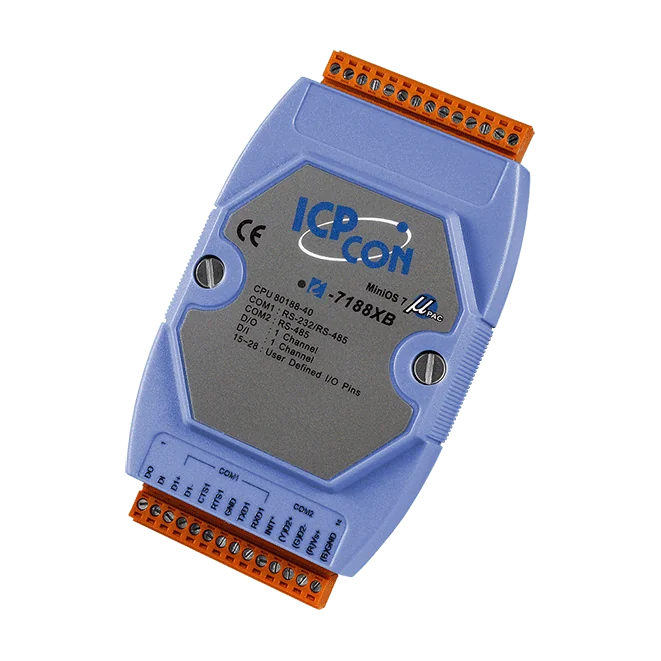

I-7188XB-512 er en seriel, programmerbar automatiseringsstyring i lommeformat til indlejret styring i barske industrimiljøer. Den egner sig til designs, hvor en pc eller PLC ville være for stor, for dyr eller for krævende, og den kører det indbyggede MiniOS7-realtidsoperativsystem med programmer skrevet i C.Styringen er bygget op omkring en 80188-CPU med 40 MHz og har 512 KB flash og 512 KB SRAM, samt 2 KB EEPROM og 31 bytes NVRAM til gemte data. Et realtidsur, en watchdog-timer og et 64-bit hardwareserienummer understøtter pålidelig og sporbar drift. I/O-udvidelsesbussen accepterer X-board-moduler til udvidelse af I/O'erne.Denne bestillingskode er den blå kabinetvariant (CR-suffiks). Den indbyggede I/O består af en tør kontaktindgang og en open-collector-udgang til op til +30 VDC og 100 mA. Kommunikationen håndteres af én RS-485-port og én RS-232/RS-485-port med op til 115200 bps. Enheden monteres på DIN-skinne, forsynes med +10 til 30 VDC og er specificeret til drift ved -25 til +75 °C.AnvendelserErstatning af pc- eller PLC-enheder i barske industrimiljøerIndlejrede styringssystemer i lommeformatOEM-produkter, der bruger styringen som processorkernekomponent

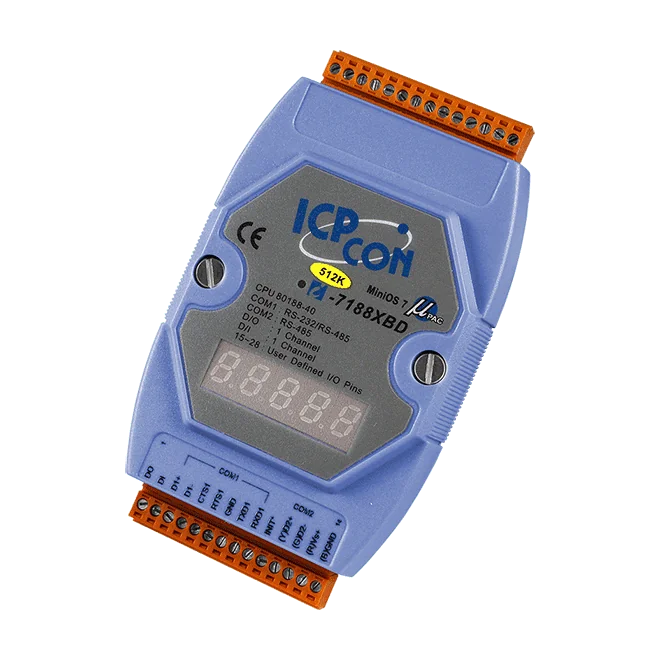

Den I-7188XBD-512 CR er en seriel programmerbar automationsstyring til indlejrede styreopgaver, hvor en pc eller PLC ville være for stor, for dyr eller ikke robust nok. Den kører operativsystemet MiniOS7 på en 80188-40 CPU og programmeres i C, hvilket passer til ingeniører, der vil bygge firmware omkring en lille, dedikeret styring.På kortet får du 512 KB flash, 512 KB SRAM, 2 KB EEPROM og 31 bytes NVRAM, samt én RS-485-port og én port, der kan vælges mellem RS-232 og RS-485, til seriel kommunikation med op til 115200 bps. En digital indgang med tørkontakt, en digital open-collector-udgang på 100 mA, et femcifret 7-segment LED-display og en programmerbar status-LED giver lokal I/O og feedback. X-board-udvidelsesbussen gør det muligt at tilføje yderligere I/O.CR-bestillingskoden er versionen med blåt kabinet. Indbygget watchdog-timer, realtidsur og 64-bit hardware-serienummer understøtter driftssikker drift og identifikation af enheden, og styringen er specificeret til drift ved -25 ~ +75 °C med montering på DIN-skinne.AnvendelserIndustriel styring i krævende miljøerErstatning af pc- eller PLC-enheder i indlejrede systemerOEM-produkter, der bruger styringen som processorkernekomponent

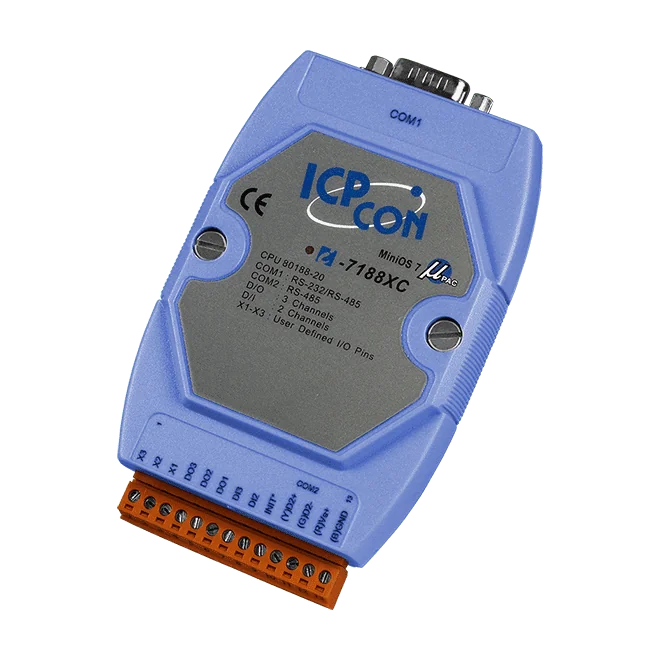

I-7188XC-512 er en kompakt programmerbar automationsstyring til ingeniører, der har brug for en PC- eller PLC-lignende styring i en lille, DIN-skinnemonteret enhed til barske industrielle miljøer. Den kører operativsystemet MiniOS7 og programmeres i C.Indbygget digital I/O, bestående af 2 tørkontaktindgange og 3 open-collector-udgange, samt to seriele porte og en I/O-udvidelsesbus, gør det muligt at tilpasse styringen til din applikation. En programmerbar systemlysdiode og en indbygget watchdog-timer understøtter driftssikker drift. Den blå kappe identificerer denne bestillingsvariant.Da styringen kan indbygges i et OEM-produkt som processorkerne, egner den sig til designs, hvor time to market, udviklingsomkostninger og teknisk risiko skal holdes under kontrol. De angivne certificeringer er CE, UKCA, FCC, RoHS og WEEE.AnvendelserErstatning for PC- eller PLC-enheder i barske miljøerLommestore indlejrede styringssystemerOEM-processorkerne til integrerede produkter
