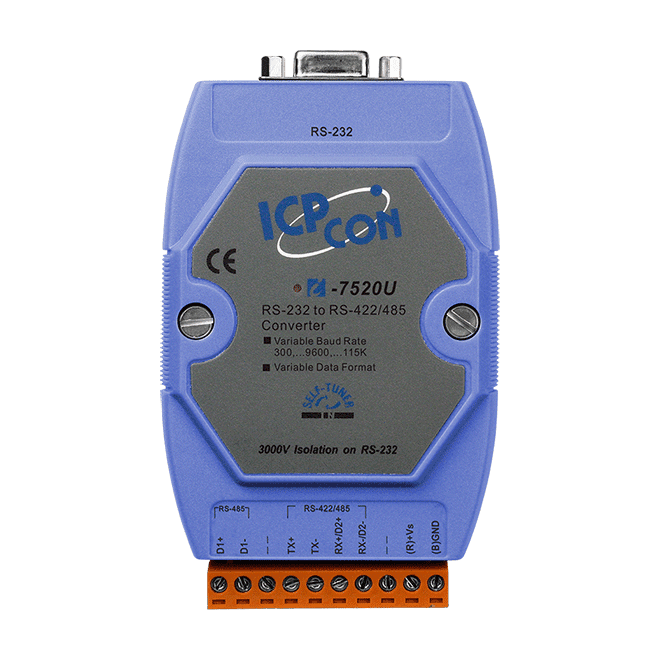

I-7520U-G Isoleret RS-232 til RS-485 konverter

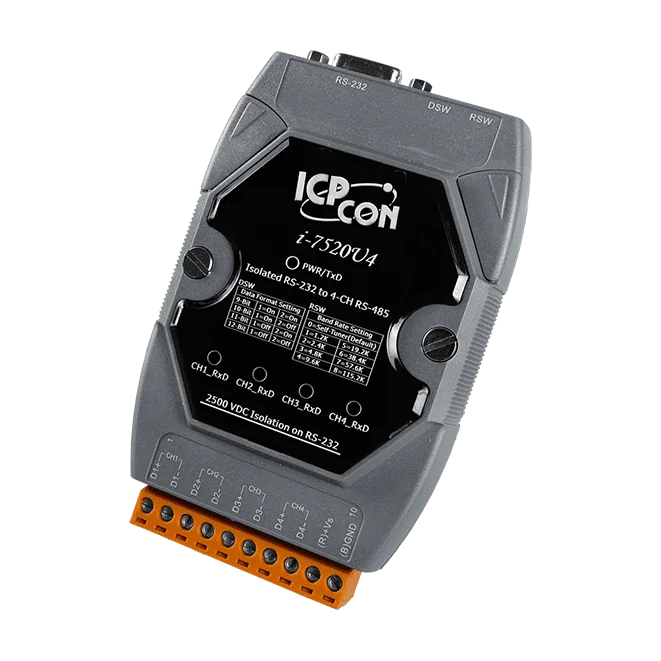

Den I-7520U4-G CR modtager ét RS-232-masterindgang og videresender dets data samtidigt til fire uafhængige RS-485-udgange, så én seriel master kan nå flere RS-485-enheder i en stjernetopologi. Hver udgangskanal har sin egen driver, og fordeleren skifter retning automatisk.Baudraten indstilles med drejeknappen, med valg mellem Self-Tuner-tilstand, som understøtter flere baudrater og dataformater, og fast baudrate-tilstand, som er bedre egnet til lange eller støjfølsomme linjer og elektrisk støjende omgivelser. En kortslutningsbeskyttelse afbryder en defekt RS-485-kanal, så de øvrige enheder fortsat kan kommunikere.Hver kanal har en 120Ω terminerings-modstand, som kan aktiveres med jumper og er deaktiveret som standard, nyttig hvor signalrefleksioner skal kontrolleres. Strøm- og kommunikations-LED'er hjælper med fejlfinding, og enheden til DIN-skinne kører fra +10 VDC til +30 VDC i et driftsområde på -25 ~ +75 °C.AnvendelserFordeling af seriel data fra én RS-232-master til flere RS-485-slaveenhederRS-485-netværk over lange linjer eller i elektrisk støjende miljøerIndustrielle skabe til seriel kommunikation med DIN-skinnemontering

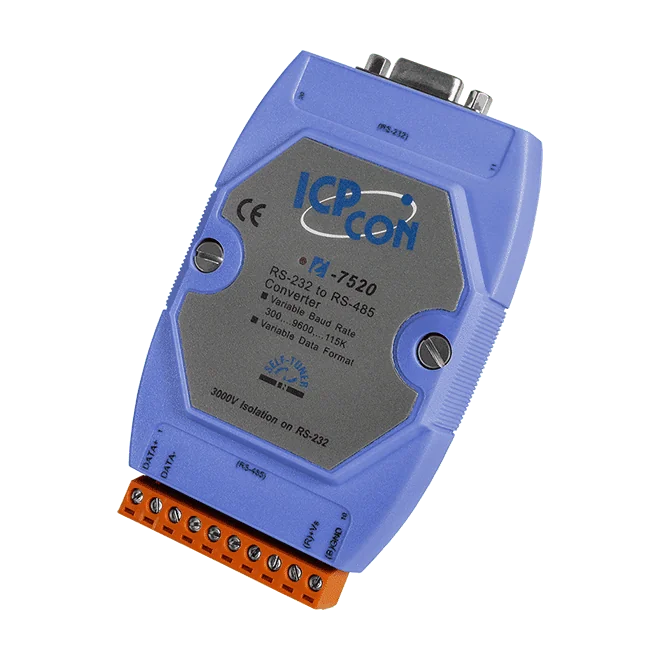

I-7520 CR konverterer en standard RS-232 seriel port til et isoleret RS-485 udgangssignal, så eksisterende seriel porte på pc'er og industrielle styringer kan drive RS-485-netværk uden ændringer i hardware eller software på værten. RS-485 er bedre egnet til længere kabelstræk og multi-drop netværk end RS-232.Valg af den isolerede side: I-7520 CR isolerer RS-232-siden med 3000 VDC, hvilket beskytter de enheder, der er tilsluttet der. Hvis RS-485-siden har det dyrere udstyr, er den isolerede RS-485-variant (I-7520R) det bedre valg. Den blå kappe identificerer denne RS-232 isolerede version; I-7520-G CR med grå kappe har samme specifikation.Enheden har en automatisk RS-485 retningsstyring og ESD-beskyttelse på datalinjerne, kører på en forsyning fra +10 VDC til +30 VDC og monteres på DIN-skinne. Den er specificeret til en driftstemperatur på -25 ~ +75 °C.AnvendelserUdvidelse af RS-232 serielle forbindelser til langdistance RS-485 kommunikationssystemerIndustrielle seriele netværk bygget op omkring standard pc-hardwareBeskyttelse af udstyr på RS-232-siden mod elektrisk støj via isolation

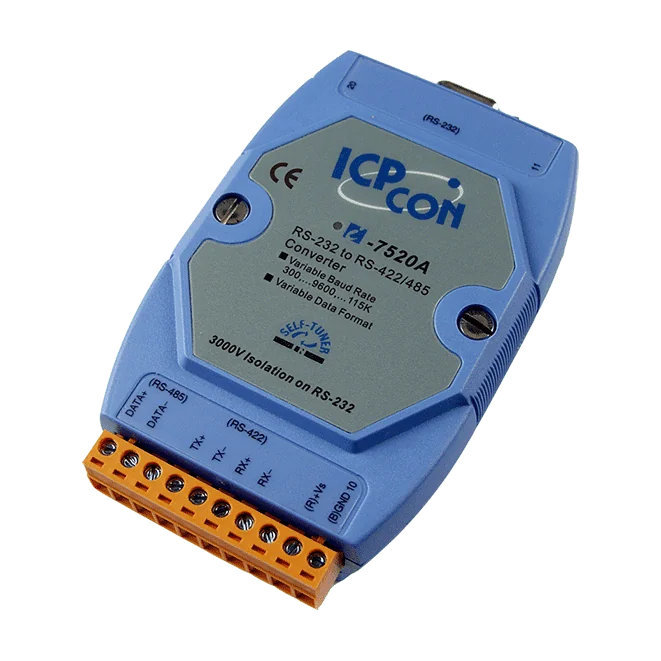

I-7520A CR konverterer en RS-232-seriel port, f.eks. en på en standard industri-pc, til et RS-422/485-differentielt udgangssignal til serielle forbindelser over længere afstande. RS-232-siden er galvanisk isoleret med 3000 VDC, så enhederne på denne side er beskyttet mod støj og fejl på RS-422/485-netværket.Automatisk RS-485-retningsstyring betyder, at modulet selv håndterer skift mellem sending og modtagelse, uden ekstra ledninger eller softwareændringer. ESD-beskyttelse på RS-232/422/485-datalinjen øger robustheden i elektrisk krævende installationer, og enheden understøtter baudrater fra 300 til 115200 bps.A-varianten med blåt kabinet er velegnet til applikationer, hvor RS-232-enhederne er den dyrere eller mere følsomme side, da isolationen sidder dér. Det plastikhus til DIN-skinne måler 72 x 35 x 118 mm og er specificeret til drift fra -25 til +75 °C.AnvendelserUdvidelse af seriel RS-232-kommunikation fra pc-hardware over længere afstandeTilslutning af RS-232-masterudstyr til RS-422/485-slaveenhederIndustrielle serielle kommunikationsnetværk, der kræver isolation af RS-232-siden

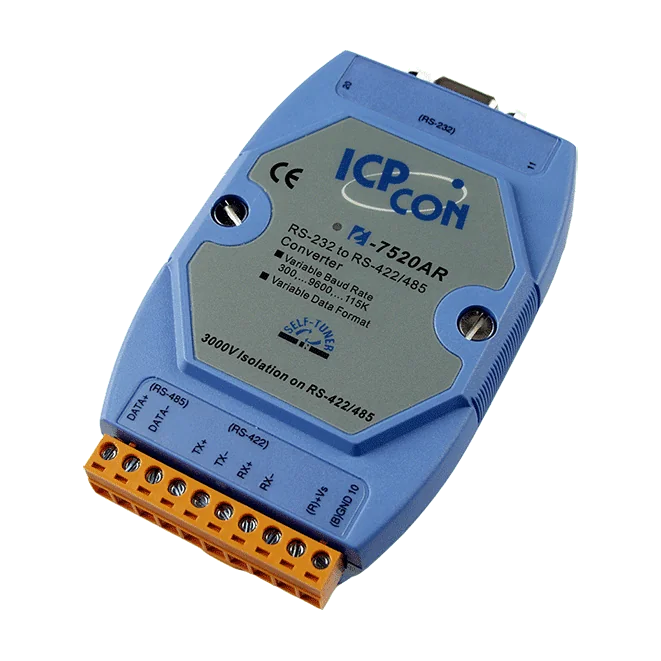

I-7520AR konverterer en standard RS-232 seriel port til en isoleret RS-422/485-udgang, så en PC eller anden RS-232-vært kan kommunikere over længere, mere støjtolerante differentialledninger uden at ændre værtens hardware eller software.RS-422/485-siden er galvanisk isoleret med 3000 VDC, så de enheder, der er tilsluttet denne side, er beskyttet mod støj og fejl. Vælg denne variant, når RS-422/485-siden har det dyrere eller mere følsomme udstyr; RS-232-siden er ikke isoleret.Automatisk RS-485-retningsstyring og ESD-beskyttelse på dataledningerne hjælper konverteren med at håndtere virkelige kabelforhold. Forsyningen er +10 VDC til +30 VDC med 1,2 W forbrug, og det plastikhus til DIN-skinne er godkendt til drift ved -25 ~ +75 °C. Dette er blåt-kabinet-versionen; en variant med gråt kabinet (-G) er angivet separat.AnvendelserUdvidelse af RS-232 seriel forbindelse fra standard PC-hardware til længere RS-422/485-netværkTilslutning af RS-232-værtsudstyr til RS-422/485-enheder med isolation af feltsidenIndustrielle seriel-kommunikationssystemer, der kræver støjbeskyttelse på RS-422/485-siden
