I-7565-G CR Intelligent USB til CAN-konverter, 3000 Vrms isoleret CAN-port

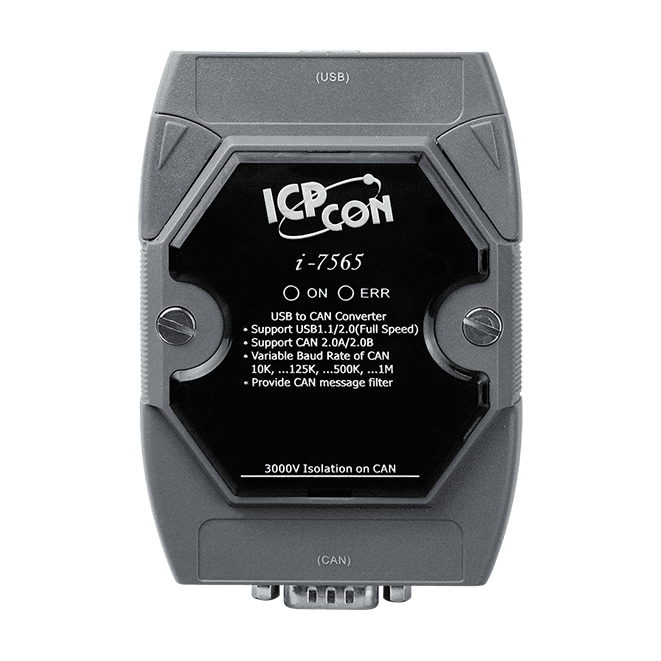

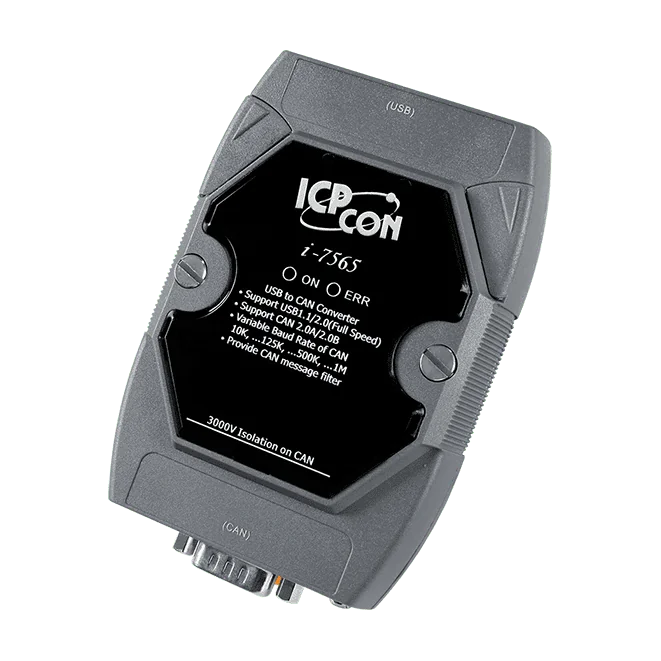

Den tM-7565 CR er en kompakt USB til CAN-konverter til ingeniører, der har brug for at forbinde en bærbar computer eller pc til et CAN-netværk i et begrænset rum. Den overholder CAN 2.0A og 2.0B samt ISO 11898-2 og understøtter CAN-baudrater fra 10 k til 1 M bps, herunder brugerdefinerede baudrater. Dens funktioner er fuldt kompatible med I-7565.Strømforsyningen tages fra USB-forbindelsen, og både strømsiden og CAN-bussiden er galvanisk isoleret. Der er indbygget en valgbar 120 Ω terminermodstand, og kommunikationsparametrene for både CAN- og USB-siden indstilles i software. Softwarebuffere på hver side og en intern watchdog understøtter stabil drift.Listen-only-tilstand gør det muligt for konverteren at overvåge CAN-bustrafik og registrere fejl uden at sende. Pair-forbindelsestilstand gør det muligt for to pc'er at kommunikere med hinanden via USB med en brugerdefineret end-of-characters-indstilling. Enheden monteres på DIN-skinne og leveres med et CA-USB18 kabel på 1,8 m.AnvendelserTilslutning af en bærbar computer eller pc til et CAN-netværk, hvor pladsen er begrænsetOvervågning af CAN-busmeddelelser og fejltilstande i listen-only-tilstandKommunikation mellem to pc'er via USB i pair-forbindelsestilstand

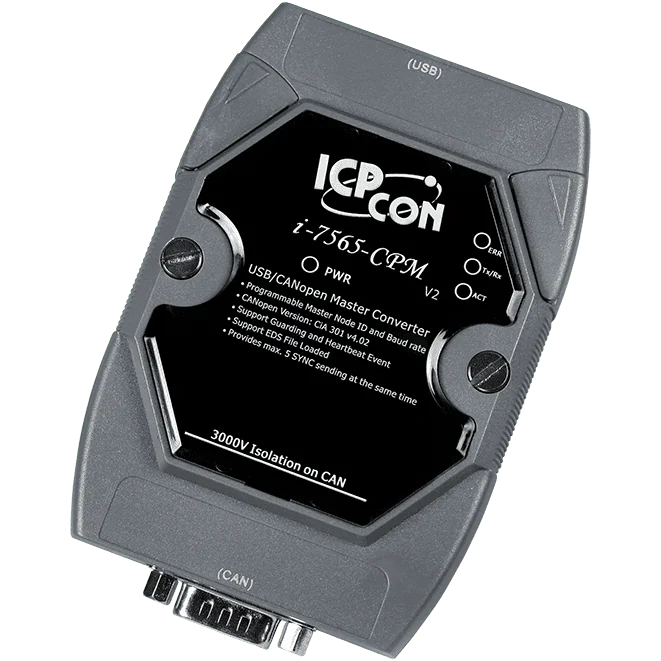

Den I-7565-CPM-G CR er en USB til CANopen master-konverter til ingeniører, der vil køre et CANopen-netværk fra en pc. Den har sin egen 80186 CPU på 80 MHz, som kører konverterens firmware uafhængigt, så værten kun skal sende kommandoer over USB. Et sæt API'er gør det muligt for udviklere at styre enheden fra deres egne applikationer, hvilket reducerer arbejdet med at håndtere CANopen-protokollen direkte.Enheden har én CANopen-port bygget på en NXP SJA1000T CAN-controller, med baudrater fra 10 k til 1 M og en indbygget 120 Ω terminalmodstand. USB-forbindelsen gør det nemt at flytte enheden mellem testbænke og maskiner, hvilket passer godt til hurtig opsætning og idriftsættelse af CANopen-systemer. CANopen-masteren understøtter også CANopen Motion Library, som følger CiA 402 og dækker position, hastighed, moment og synkroniseret styring.I-7565-CPM-G CR er i sin bestillingsbeskrivelse angivet med en RoHS-betegnelse. Den er certificeret med CE, UKCA, FCC, RoHS og WEEE, og dens driftsområde er -25 ~ +75 °C.AnvendelserIndustrielle maskinerLaboratorieudstyr og forskningKøkkenudstyr til restauranterMaritimMedicinskSpecialkøretøjer

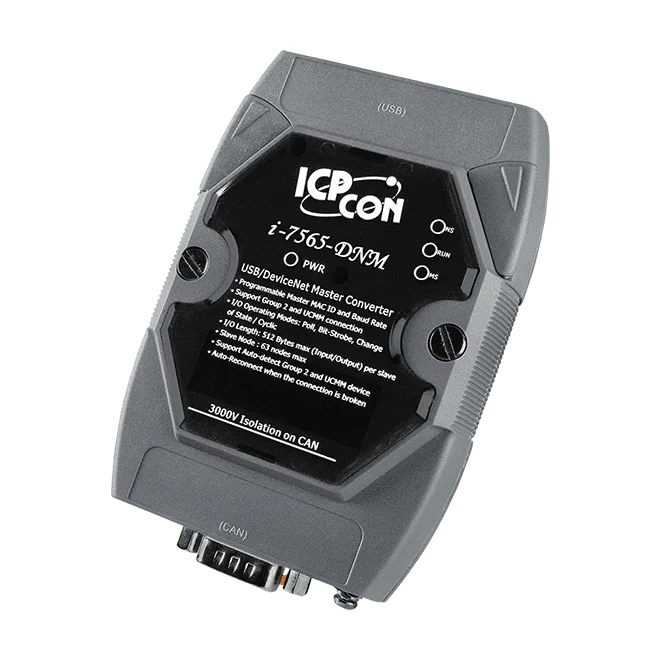

Den I-7565-DNM-G CR er en USB-tilsluttet DeviceNet master-konverter. Den gør det muligt for en værts-pc at køre en DeviceNet master på netværket uden en dedikeret PAC eller fieldbus-kort, hvilket gør den til et omkostningseffektivt valg til at tilføje DeviceNet-styring til eksisterende anlæg. Den understøtter Group 2 Only Server- og UCMM-funktioner til kommunikation med slave-enheder.Konverteren har én uafhængig CAN-baseret DeviceNet-port, bygget op omkring en NXP SJA1000T-controller kørende på 16 MHz. Den programmerbare master MAC ID og den valgbare baudrate på 125, 250 eller 500 kbps passer til en række netværkslayouts. En jumper giver en 120 Ω terminerings-modstand, og porten er isoleret med en mærkespænding på 3000 VDC for DC-til-DC og 2500 Vrms for fotokobling.Drivere leveres til Win XP, Win7, Win8 og Win10 i 32-bit og 64-bit udgaver, samt en Linux-driver. SDK'et dækker x64 DLL, .NET DLL, VB6, VC6 og BCB6 miljøer. Enheden monteres på en DIN-skinne og fungerer ved -25 ~ +75 °C.AnvendelserKommunikation med PowerFlex400-drevSMC-ventilapplikationerIFC-125-ventilapplikationerMKS FRCA-ventilapplikationerSICK-afstandssensor-applikationerDiagnosticeringssystemer til hjulgående traktorer

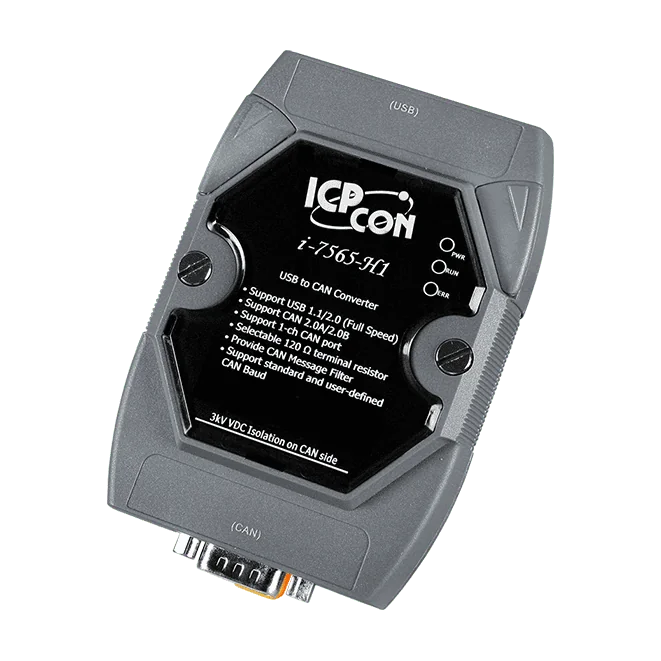

Den I-7565-H1-G forbinder en pc's USB-port med en enkelt CAN bus-kanal, så ingeniører kan overvåge, logge og styre CAN-netværk fra en værtscomputer. Den overholder ISO 11898-2 og håndterer både CAN2.0A- og CAN2.0B-rammer med en maksimal gennemstrømning på 3000 rammer per sekund.Ingeniører vælger typisk denne variant på grund af dens fleksible timing og filtrering. Baudrater kan indstilles fra 5 kbps til 1 Mbps, herunder brugerdefinerede værdier. Konfiguration af acceptfilter, en Listen Only-tilstand og rapportering af CAN-fejlrammer hjælper ved diagnosticering af et aktivt netværk, mens tidsstempling af meddelelser med en præcision på mindst ±1 ms understøtter dataanalyse.CAN-siden er galvanisk isoleret ved 2500Vrms, hvilket beskytter værten og USB-hardwaren mod fejl på bussen. Strømmen tages fra USB, og det plastik DIN-skinnehus leveres med kablet CA-USB18 på 1,8 m. Drivere leveres til Windows og Linux, og enheden genkendes automatisk ved tilslutning.AnvendelserOvervågning af CAN busBygningsautomationFjerndataopsamlingStyring og overvågning af miljøLaboratorieudstyr og forskningFabriksautomation
