tM-7565 Intelligent Tiny USB til CAN-konverter, 10 k ~ 1 M bps
Kompakt, isoleret USB til CAN-konverter til CAN 2.0A/2.0B-netværk ved 10 k ~ 1 M bps, med listen-only- og pair-forbindelsestilstande. Leveres med et CA-USB18 kabel på 1,8 m.
- Kompatibel med CAN 2.0A og 2.0B, fuldt i overensstemmelse med ISO 11898-2
- CAN-baudrater fra 10 k til 1 M bps, herunder brugerdefinerede baudrater
- Isolation på strømsiden og CAN-bussiden
- Listen-only-tilstand til overvågning af CAN-trafik og fejlregistrering
- Pair-forbindelsestilstand til USB-kommunikation mellem to pc'er
- Indbygget, valgbar 120 Ω terminermodstand
1.375,12 kr. pr. stk.
| 1-9 stk. | 1.375,12 kr. | |
|---|---|---|
| 10-30 stk. | 1.307,86 kr. | −5 % |
| 31+ stk. | 1.240,60 kr. | −10 % |
Produktinformation "tM-7565 Intelligent Tiny USB til CAN-konverter, 10 k ~ 1 M bps"

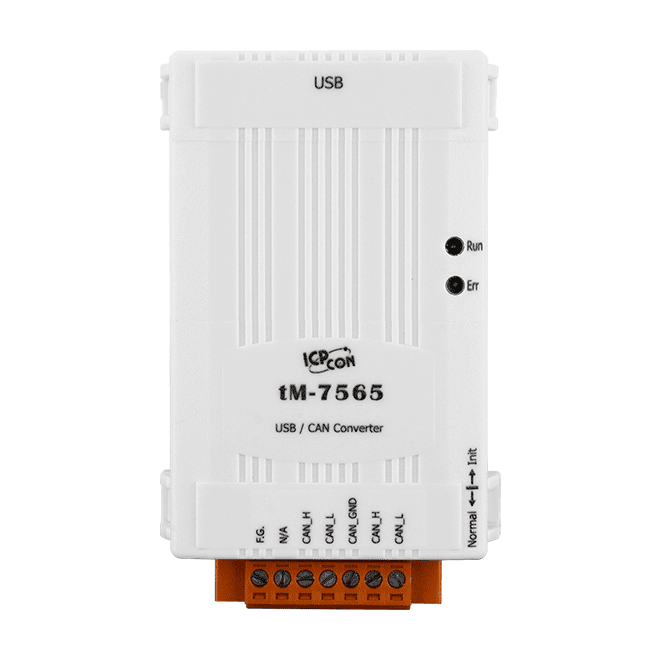

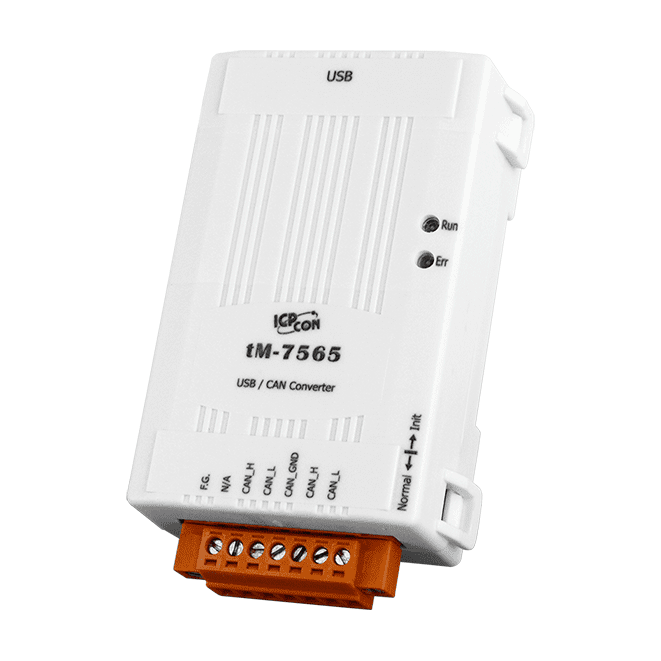

Den tM-7565 CR er en kompakt USB til CAN-konverter til ingeniører, der har brug for at forbinde en bærbar computer eller pc til et CAN-netværk i et begrænset rum. Den overholder CAN 2.0A og 2.0B samt ISO 11898-2 og understøtter CAN-baudrater fra 10 k til 1 M bps, herunder brugerdefinerede baudrater. Dens funktioner er fuldt kompatible med I-7565.
Strømforsyningen tages fra USB-forbindelsen, og både strømsiden og CAN-bussiden er galvanisk isoleret. Der er indbygget en valgbar 120 Ω terminermodstand, og kommunikationsparametrene for både CAN- og USB-siden indstilles i software. Softwarebuffere på hver side og en intern watchdog understøtter stabil drift.
Listen-only-tilstand gør det muligt for konverteren at overvåge CAN-bustrafik og registrere fejl uden at sende. Pair-forbindelsestilstand gør det muligt for to pc'er at kommunikere med hinanden via USB med en brugerdefineret end-of-characters-indstilling. Enheden monteres på DIN-skinne og leveres med et CA-USB18 kabel på 1,8 m.
Anvendelser
- Tilslutning af en bærbar computer eller pc til et CAN-netværk, hvor pladsen er begrænset
- Overvågning af CAN-busmeddelelser og fejltilstande i listen-only-tilstand
- Kommunikation mellem to pc'er via USB i pair-forbindelsestilstand
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | CAN, USB Type B |
| Kabinet: | Plast |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | USB til CAN-konverter |
| Protokol: | CAN 2.0A/2.0B |
| Strømindgang: | USB strømforsyning |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Run-LED: Strøm og dataflow 1 x Err-LED: Fejl |
| USB | |
| Specifikation | USB 1.1- og 2.0-standard |

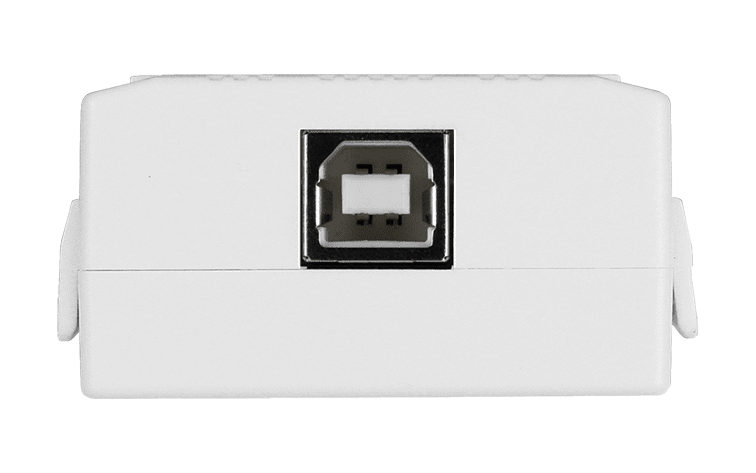

| Stik | 1 x USB (Type B) |
| Driver | Windows XP, Win 7, Win 10, Win 11 og Linux |
| CAN | |
| Porte | 1 |
| Specifikation | ISO 11898-2, CAN 2.0A og CAN 2.0B |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Filter | Ja |
| Strøm | |
| Indgangsområde | USB strømforsyning |
| Forbrug | 1 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 52 x 87 x 27 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
