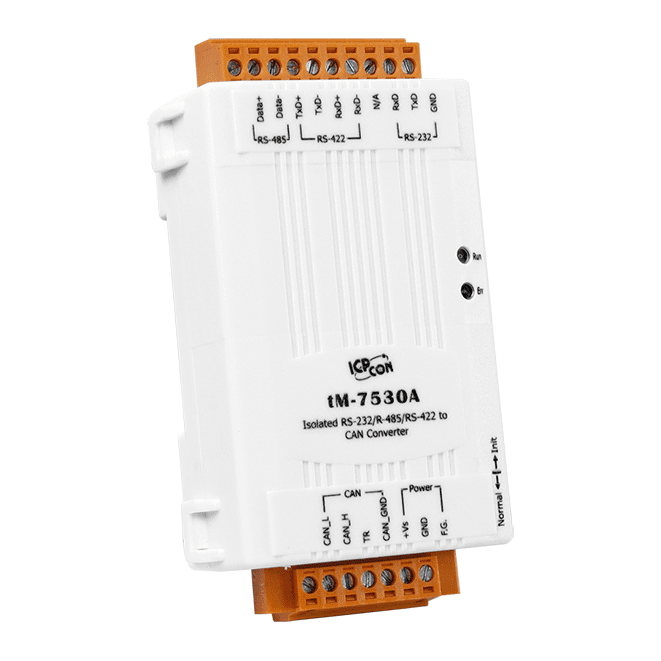

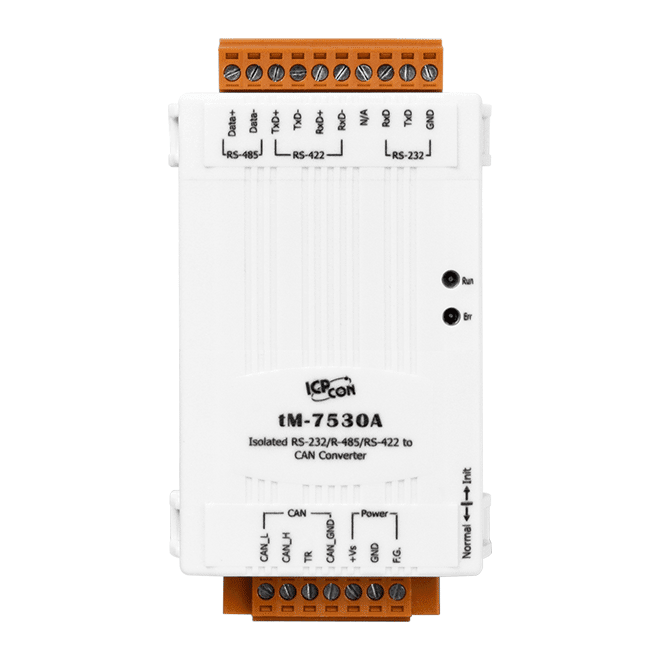

tM-7530A Intelligent Tiny UART/CAN-konverter, CAN 2.0A/2.0B

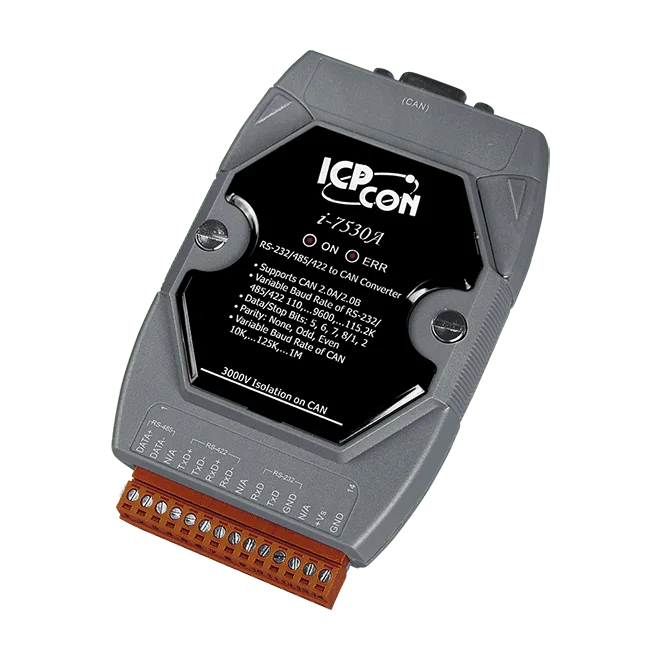

I-7530A-G forbinder seriel udstyr med CAN-bussen. Den ene COM-port kan indstilles til RS-232, RS-485 eller RS-422, og CAN-meddelelser videresendes til den serielle side, så ældre udstyr kan indgå i CAN-baserede styrings- og overvågningssystemer uden ændringer i selve enhederne.Konverteren er i overensstemmelse med CAN 2.0A/2.0B og ISO 11898-2 og understøtter CAN-baudrater fra 10 k til 1 M bps. CAN- og serielle kommunikationsparametre konfigureres i software. Galvanisk isolation (3 kV DC-til-DC og 2500 Vrms optokobler på CAN-siden) beskytter det serielle udstyr mod fejl, der kommer via CAN-netværket.En hardware-watchdog hjælper enheden med at genoprette driften efter forstyrrelser i barske eller elektrisk støjende miljøer. Power-, data- og fejl-LED'er viser driftsstatus, og DIN-skinnehuset med et driftsområde på -25 ~ +75 °C egner sig til industrielle styreskabe.AnvendelserTilslutning af RS-232-, RS-485- eller RS-422-enheder til CAN-bussens netværkStyre- og overvågningssystemer, der kombinerer forskelligt seriel og CAN-kommunikationsudstyrIsoleret serial-til-CAN-integration i industrielle styreskabe

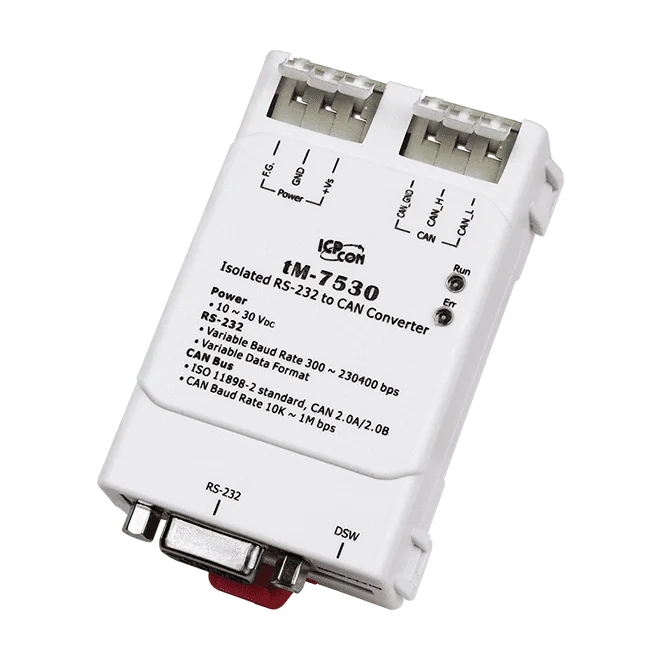

tM-7530 CR er en lille RS-232 til CAN-konverter til ingeniører, der skal forbinde seriel udstyr til et CAN-netværk i et begrænset rum. Den understøtter CAN 2.0A og CAN 2.0B iht. ISO 11898-2, med CAN-baudrater fra 10 kbps til 1 Mbps inklusive brugerdefinerede rater, og RS-232-baudrater fra 110 bps til 230400 bps.Modulet er galvanisk isoleret både på forsyningssiden og på CAN-bussiden, med 3000 VDC isolation for DC-til-DC og 2500 Vrms for optokobling. Funktionen er fuldt kompatibel med I-7530 og I-7530T, og den tilføjer en lyttetilstand (listen-only) til overvågning af CAN-trafik og fejldetektering uden at sende. Kommunikationsparametre indstilles i software, og LED-indikatorer viser forsyning, dataflow og fejl på begge sider.Parforbindelsestilstanden gør det muligt at betjene en pc og andre RS-232-enheder samtidigt, med brugerdefineret håndtering af end-of-character. Softwarebuffere på både CAN- og RS-232-siden samt en watchdog og tidsstempling af svar på RS-232-siden giver robusthed til kontinuerlig drift.AnvendelserTilslutning af RS-232-enheder til CAN-bussystemerOvervågning og fejldetektering i CAN-bussystemer ved hjælp af lyttetilstandSamtidig tilslutning af en pc og andre RS-232-enheder via parforbindelsestilstandPladsbegrænsede styre- og overvågningsinstallationer på tværs af brancher

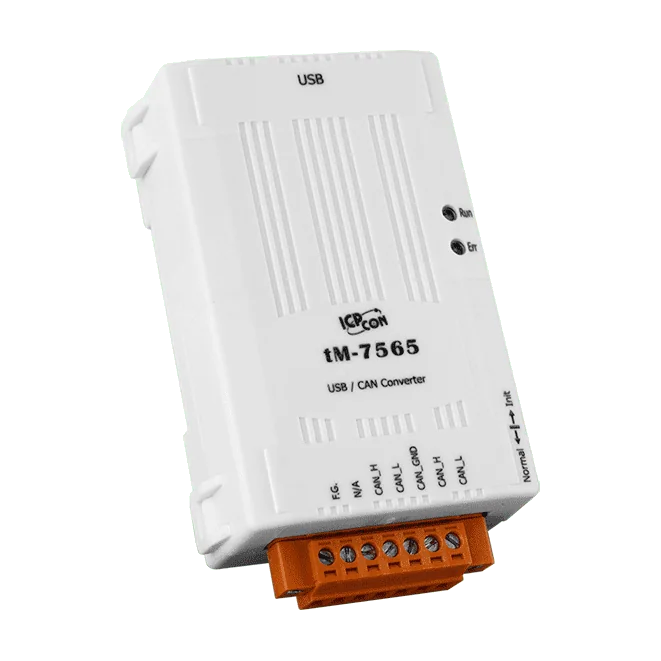

Den tM-7565 CR er en kompakt USB til CAN-konverter til ingeniører, der har brug for at forbinde en bærbar computer eller pc til et CAN-netværk i et begrænset rum. Den overholder CAN 2.0A og 2.0B samt ISO 11898-2 og understøtter CAN-baudrater fra 10 k til 1 M bps, herunder brugerdefinerede baudrater. Dens funktioner er fuldt kompatible med I-7565.Strømforsyningen tages fra USB-forbindelsen, og både strømsiden og CAN-bussiden er galvanisk isoleret. Der er indbygget en valgbar 120 Ω terminermodstand, og kommunikationsparametrene for både CAN- og USB-siden indstilles i software. Softwarebuffere på hver side og en intern watchdog understøtter stabil drift.Listen-only-tilstand gør det muligt for konverteren at overvåge CAN-bustrafik og registrere fejl uden at sende. Pair-forbindelsestilstand gør det muligt for to pc'er at kommunikere med hinanden via USB med en brugerdefineret end-of-characters-indstilling. Enheden monteres på DIN-skinne og leveres med et CA-USB18 kabel på 1,8 m.AnvendelserTilslutning af en bærbar computer eller pc til et CAN-netværk, hvor pladsen er begrænsetOvervågning af CAN-busmeddelelser og fejltilstande i listen-only-tilstandKommunikation mellem to pc'er via USB i pair-forbindelsestilstand

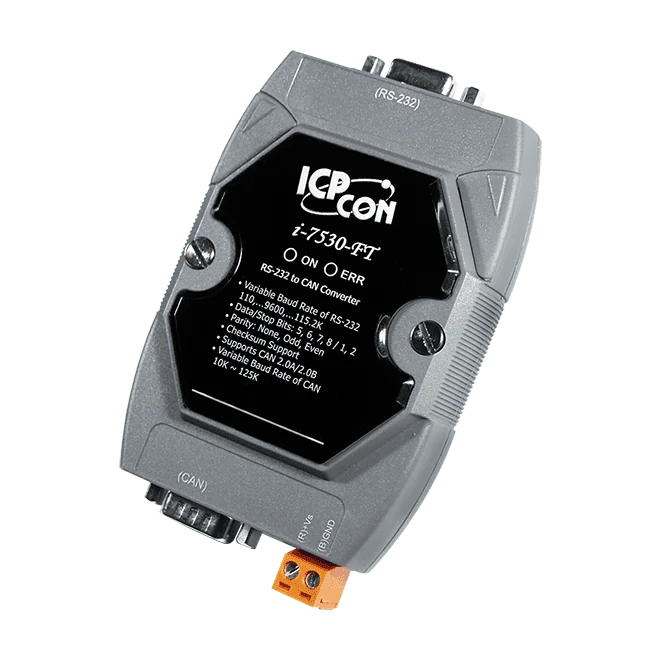

Den I-7530-FT-G CR forbinder RS-232- og CAN-netværk, så en PC, HMI eller seriel styring kan udveksle meddelelser med CAN-enheder uden et dedikeret CAN-interfacekort. Den understøtter CAN 2.0A og CAN 2.0B og overholder ISO 11898-3 lavhastighedsfejltolerance, og CAN- og RS-232-parametrene indstilles i software.Konverteren er designet til industrielle installationer og har en hardware-watchdog, der nulstiller enheden, så den fortsat kører i barske eller elektrisk støjende omgivelser. LED'er for forsyning, datatrafik og fejl på både CAN- og RS-232-siden letter idriftsættelse og fejlfinding. Transparent kommunikationstilstand understøttes, og modtagebufferne for CAN og RS-232 kan rumme henholdsvis 1000 og 900 frames.Bemærk, at fuld duplekskommunikation med RS-232-enheder ikke understøttes. Enheden arbejder fra +10 VDC til +30 VDC, kører mellem -25 og +75 °C og monteres på DIN-skinne i et plastkabinet.AnvendelserTilslutning af PC'er eller HMI'er til CAN-bus-enhederIntegration af RS-232-baserede embedded-styringer i CAN-netværkOvervågning og styring af CAN-enheder fra værter med seriel portIndustrielle styre- og overvågningssystemer
