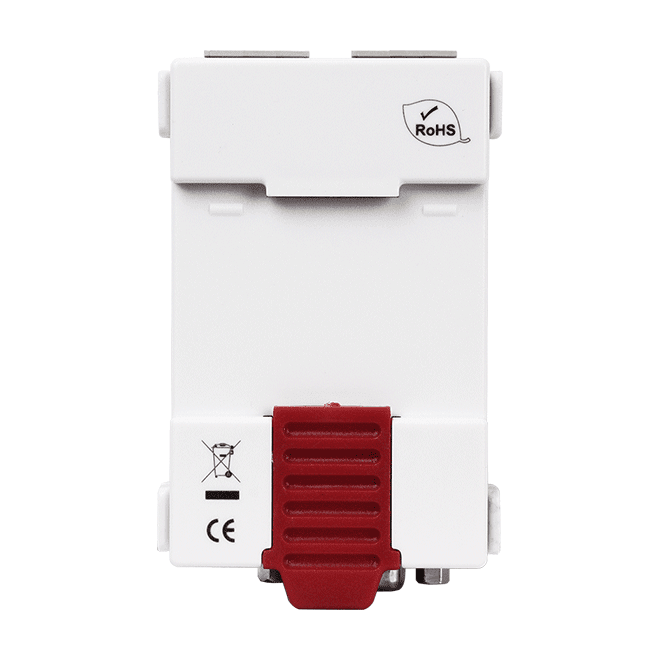

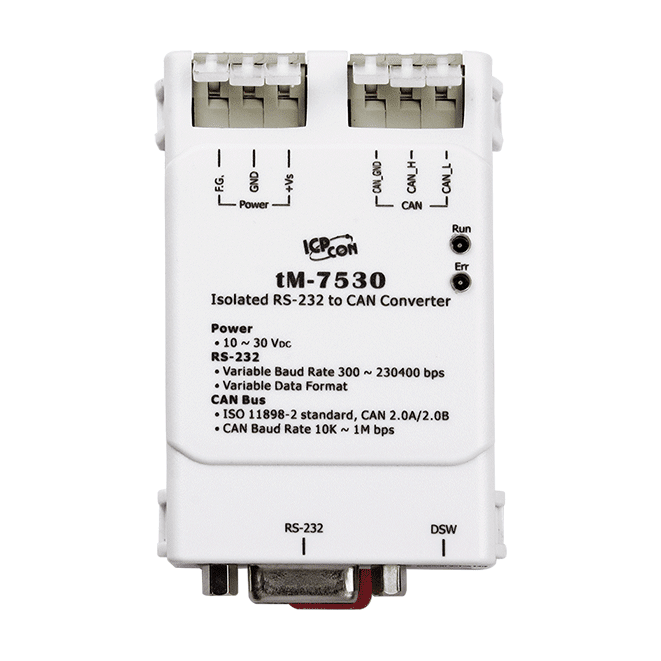

tM-7530 Intelligent Tiny RS-232/CAN-konverter med parforbindelsestilstand

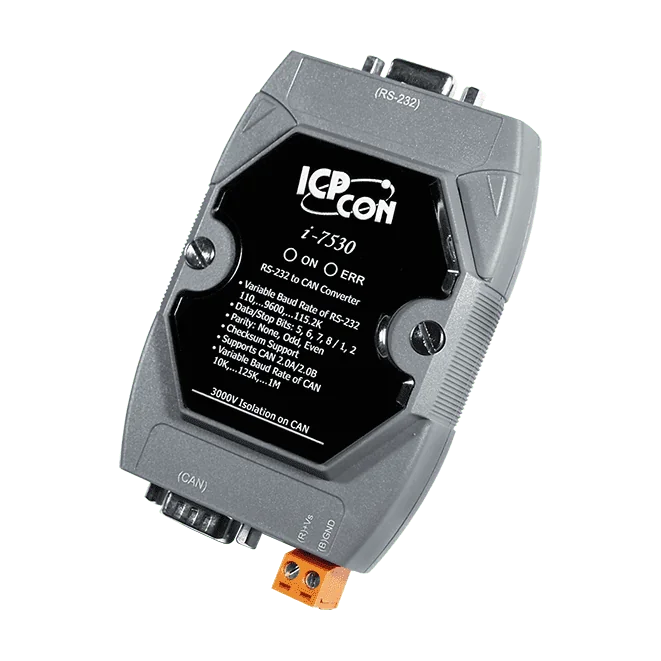

I-7530-G er en RS-232 til CAN-konverter, der gør det muligt for en pc eller en hvilken som helst enhed med en seriel port at udveksle meddelelser med CAN-enheder. Den håndterer konverteringen mellem de to netværk, så serielle værter kan overvåge og styre CAN-noder uden en dedikeret CAN-grænseflade.CAN-porten er kompatibel med CAN 2.0A og 2.0B og overholder ISO 11898-2, med en jumper-valgbar 120 Ω terminal-modstand. CAN- og RS-232-kommunikationsparametrene indstilles i software, og transparent kommunikationstilstand understøttes. CAN-siden har 3000 VDC isolation, hvilket hjælper med at beskytte RS-232-udstyret mod fejl i CAN-netværket.En indbygget watchdog overvåger driften, og indikatorer for strøm, dataflow og fejl viser status for begge grænseflader. Modulet har en 1000-frame modtagebuffer på CAN-siden og en 900-frame buffer på RS-232-siden. Fuld duplex-drift af RS-232-enheder understøttes ikke. Installation sker på en DIN-skinne i et plastkabinet med et driftsområde på -25 ~ +75 °C.AnvendelserTilslutning af pc'er eller HMI-værter til CAN-enhedsnetværk via RS-232Forbindelse af RS-232-programmerbare styringer og indlejrede controllere til et CAN-netværkOvervågning og styring af CAN-enheder i industrielle automationssystemer

Den tM-7530A CR forbinder serielle UART-enheder med CAN-bus-netværk i et lille DIN-skinnehus, velegnet til tavler hvor pladsen er begrænset. Den er designet efter ISO 11898-2 og håndterer både CAN 2.0A- og CAN 2.0B-rammer, med brugerdefinerede CAN-baudrater samt forudindstillede rater i området 10 k ~ 1 M bps.Ud over ren protokolkonvertering tilbyder enheden en listen-only-tilstand til overvågning af CAN-trafik og fejlregistrering uden at sende, samt en parforbindelsestilstand, der gør det muligt for en pc og andre UART-enheder at dele forbindelsen. CAN- og UART-parametre indstilles i software, og en valgbar 120 Ω terminalmodstand er indbygget. Funktionerne er angivet som fuldt kompatible med I-7530 og I-7530T.Strømforsyning og CAN-bus-siden er galvanisk adskilt, og en watchdog samt separate statusLED'er for strøm, dataflow og fejl understøtter enkel idriftsættelse og fejlfinding. Driftsområdet på -25 ~ +75 °C passer til typiske industrielle kabinetter.AnvendelserTilslutning af UART- eller serielle enheder til et CAN-netværkOvervågning af CAN-bus-meddelelser og fejlregistrering i listen-only-tilstandDeling af en seriel forbindelse mellem en pc og andre UART-enheder i parforbindelsestilstandInstallationer med begrænset plads i styreskabe

Den tM-7565 CR er en kompakt USB til CAN-konverter til ingeniører, der har brug for at forbinde en bærbar computer eller pc til et CAN-netværk i et begrænset rum. Den overholder CAN 2.0A og 2.0B samt ISO 11898-2 og understøtter CAN-baudrater fra 10 k til 1 M bps, herunder brugerdefinerede baudrater. Dens funktioner er fuldt kompatible med I-7565.Strømforsyningen tages fra USB-forbindelsen, og både strømsiden og CAN-bussiden er galvanisk isoleret. Der er indbygget en valgbar 120 Ω terminermodstand, og kommunikationsparametrene for både CAN- og USB-siden indstilles i software. Softwarebuffere på hver side og en intern watchdog understøtter stabil drift.Listen-only-tilstand gør det muligt for konverteren at overvåge CAN-bustrafik og registrere fejl uden at sende. Pair-forbindelsestilstand gør det muligt for to pc'er at kommunikere med hinanden via USB med en brugerdefineret end-of-characters-indstilling. Enheden monteres på DIN-skinne og leveres med et CA-USB18 kabel på 1,8 m.AnvendelserTilslutning af en bærbar computer eller pc til et CAN-netværk, hvor pladsen er begrænsetOvervågning af CAN-busmeddelelser og fejltilstande i listen-only-tilstandKommunikation mellem to pc'er via USB i pair-forbindelsestilstand

Den I-7530-FT-G CR forbinder RS-232- og CAN-netværk, så en PC, HMI eller seriel styring kan udveksle meddelelser med CAN-enheder uden et dedikeret CAN-interfacekort. Den understøtter CAN 2.0A og CAN 2.0B og overholder ISO 11898-3 lavhastighedsfejltolerance, og CAN- og RS-232-parametrene indstilles i software.Konverteren er designet til industrielle installationer og har en hardware-watchdog, der nulstiller enheden, så den fortsat kører i barske eller elektrisk støjende omgivelser. LED'er for forsyning, datatrafik og fejl på både CAN- og RS-232-siden letter idriftsættelse og fejlfinding. Transparent kommunikationstilstand understøttes, og modtagebufferne for CAN og RS-232 kan rumme henholdsvis 1000 og 900 frames.Bemærk, at fuld duplekskommunikation med RS-232-enheder ikke understøttes. Enheden arbejder fra +10 VDC til +30 VDC, kører mellem -25 og +75 °C og monteres på DIN-skinne i et plastkabinet.AnvendelserTilslutning af PC'er eller HMI'er til CAN-bus-enhederIntegration af RS-232-baserede embedded-styringer i CAN-netværkOvervågning og styring af CAN-enheder fra værter med seriel portIndustrielle styre- og overvågningssystemer
