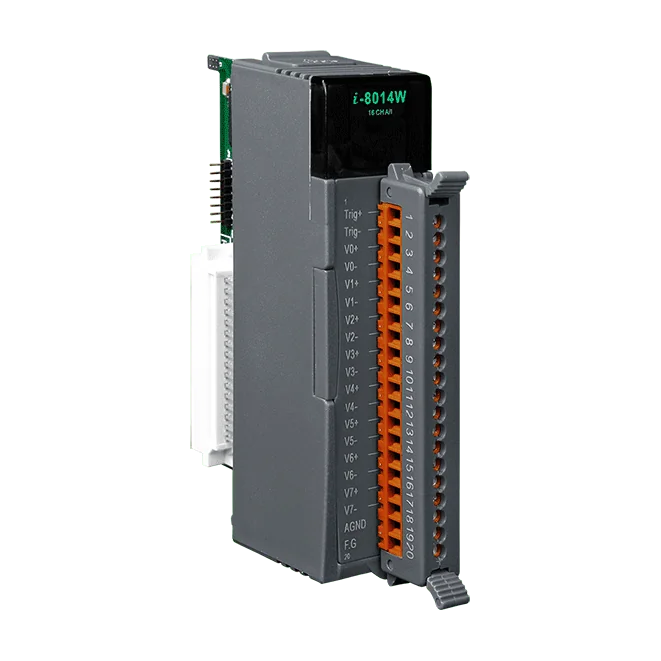

I-8014CW-G Strømindgangsmodul, 8-kanal differentiel, 16-bit 250 kS/s

I-8014W-G CR er et højtydende analogt indgangsmodul til ingeniører, der har brug for hurtig og præcis registrering af spændings- og strømsignaler. Det giver op til 16 single-ended eller 8 differentielle indgange, valgt med jumper, med 16-bit opløsning og en enkeltkanals pacer-samplingshastighed på 250 kS/s.Magic Scan-funktionen gør det muligt for hver indgangskanal at bruge sit eget indgangsområde, og enkeltkanals-scanning bevarer den fulde hastighed på 250 kS/s. Magic Scan kan køre som en standard-scanning eller som en Virtual Sample and Hold-funktion, som giver sample-and-hold-lignende drift uden de omkostninger, der normalt er forbundet med denne funktion på analoge indgangskort.En onboard FIFO-buffer med 4 k samples gemmer konverteringsresultaterne. Når antallet af samples overstiger et foruddefineret FIFO-niveau, underretter et interrupt værten, hvilket passer til tidskritiske dataopsamlingsopgaver såsom vibrationsanalyse. Start via intern eller ekstern trigger samt ekstern trigger efter trigger understøttes.AnvendelserHøjhastigheds-dataopsamlingssystemerVibrationsanalyse

Den I-8017DW-G er et analogt indgangsmodul til ingeniører, der har brug for hurtig, multikanal dataopsamling fra spændings- eller strømkilder. Det accepterer 8 differentielle eller 16 enkeltendede indgange med 14-bit opløsning og en båndbredde på 100 kHz.Hver kanal kan konfigureres individuelt til ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA. Strømindgang vælges med en jumper, og den interne modstand til differentiel strømmåling kan også vælges med jumper. Modulet leveres som standard med spændingsindgang valgt. Sampling når op på 90 kS/s i polling-tilstand for enkeltkanal, 50 kS/s i interrupt-tilstand for enkeltkanal og 16 kS/s i scan-tilstand for 8 kanaler.Isolationen er specificeret til 2500 VDC internt i modulet, og hver terminal er beskyttet mod ±4 kV ESD-kontaktudladning. Bestillingen I-8017DW-G-G CR inkluderer et CA-4002F DB37-hunstik med plastdæksel, så det er klar til feltinstallation.AnvendelserHøjhastigheds dataopsamlingssystemerProcesovervågning og -styringVibrationsanalyseGenerering af digitale mønstre fra en digital I/O-port

Den I-8017H CR er et 8-kanals differentielt analogt indgangsmodul til ingeniører, der har brug for hurtig og individuelt konfigurerbar måling af spændings- eller strømsignaler. Hver kanal kan indstilles til sit eget indgangsområde, fra ±10 VDC ned til ±1,25 VDC, eller til ±20 mA.Måleydelsen styres af den 14-bit omformer og den anvendte samplingtilstand. Enkeltkanals polling når 100 kS/s, enkeltkanals interrupt-tilstand 50 kS/s og 8-kanals scanningstilstand 16 kS/s. Triggering kan være intern eller ekstern. Indgangsimpedansen (20 K, 200 K eller 20 M) vælges med jumper.Strømindgange kræver en valgfri ekstern 125 Ω modstand, som skal monteres ved strømkildemåling. Modulet giver ±4 kV ESD-beskyttelse på hver terminal og 2500 VDC isolation mellem modulets interne kredsløb. Denne CR-variant har et blåt dæksel og er mærket med CE, FCC, RoHS og WEEE.AnvendelserHøjhastigheds dataopsamlingssystemProcesovervågning og -styringVibrationsanalyseDigital mønstergenerering fra digital I/O-port

I-8017H-G er et 8-kanals differentielt analogindgangsmodul til I/O-systemer til PAC'er. Hver kanal kan individuelt indstilles til et af flere spændingsområder eller til ±20 mA, hvilket gør det praktisk, hvor ét modul skal håndtere blandede sensortyper.Samplingen kan vælges i tre tilstande: op til 100 kS/s i enkeltkanal-polling-tilstand, 50 kS/s i enkeltkanal-interrupt-tilstand og 16 kS/s ved scanning af alle otte kanaler. Indgangsimpedansen vælges med jumper, og triggeringen kan være intern eller ekstern.Strømindgang: strømmåling kræver en ekstra ekstern 125 Ω modstand. Modulet er specificeret til en driftstemperatur på -25 ~ +75 °C og har ±4 kV ESD-beskyttelse på hver klemme.AnvendelserHøjhastigheds dataopsamlingProcesovervågning og -styringVibrationsanalyse
