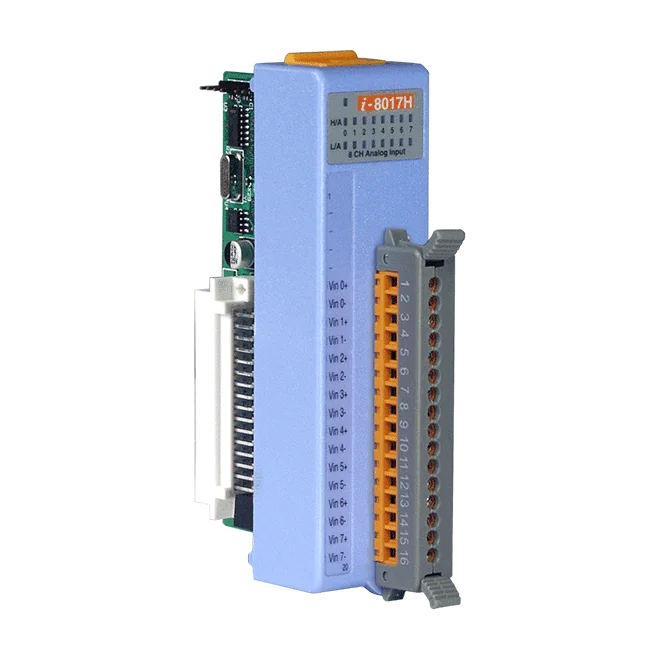

I-8017H CR 8-ch differentialt analogt indgangsmodul, 14-bit, spænding/strøm

I-8017H-G er et 8-kanals differentielt analogindgangsmodul til I/O-systemer til PAC'er. Hver kanal kan individuelt indstilles til et af flere spændingsområder eller til ±20 mA, hvilket gør det praktisk, hvor ét modul skal håndtere blandede sensortyper.Samplingen kan vælges i tre tilstande: op til 100 kS/s i enkeltkanal-polling-tilstand, 50 kS/s i enkeltkanal-interrupt-tilstand og 16 kS/s ved scanning af alle otte kanaler. Indgangsimpedansen vælges med jumper, og triggeringen kan være intern eller ekstern.Strømindgang: strømmåling kræver en ekstra ekstern 125 Ω modstand. Modulet er specificeret til en driftstemperatur på -25 ~ +75 °C og har ±4 kV ESD-beskyttelse på hver klemme.AnvendelserHøjhastigheds dataopsamlingProcesovervågning og -styringVibrationsanalyse

I-8017HCW-G er et analogt indgangsmodul til dataopsamling, hvor der kræves mange kanaler og hurtig sampling. Modulet accepterer 16 enkeltendede eller 8 differentielle indgange, og hver kanal kan konfigureres individuelt til et af områderne ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA.Den 14-bit omformer samplerer med op til 90 kS/s i single channel polling-tilstand, med en båndbredde på 100 kHz. En intern jumper vælger modstanden til den differentielle strømindgang, og modulet leveres indstillet til spændingsmåling. Bestillingskoden CR-varianten dækker standardkonfigurationen for denne udgave med 20-polet klemrække.Hver kanal er isoleret med 2500 VDC intra-modul isolation og beskyttet mod ±4 kV ESD-kontaktudladning ved hver klemme, hvilket passer til elektrisk støjfyldte industrikabinetter. Modulet har et driftsområde på -25 ~ +75 °C og et forbrug på maksimalt 2 W.AnvendelserDataopsamlingssystemer med høj hastighedProcesovervågning og -styringVibrationsanalyseGenerering af digitale mønstre fra en digital I/O-port

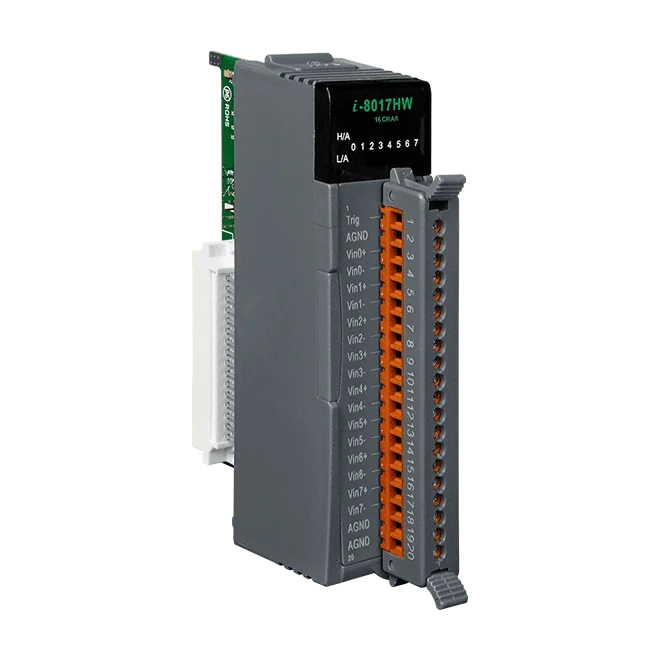

I-8017HW-G CR er et højhastigheds analogt indgangsmodul til dataopsamling og styring, hvor samplingshastighed og kanalfleksibilitet er vigtige. Det accepterer 8 differentielle eller 16 single-ended indgange, og hver kanal kan indstilles til sit eget indgangsområde, fra ±10 VDC ned til ±1,25 VDC, eller ±20 mA når strømmåling er nødvendig.Enkeltkanal-polling giver op til 90 kS/s med en båndbredde på 100 kHz og 14-bit opløsning. Indgangsimpedansen kan vælges med jumper til 20 K, 200 K eller 20 M, hvilket hjælper med at tilpasse modulet til signalkilden. Strømmåling kræver en ekstern 125 Ω modstand (ekstraudstyr), som skal monteres separat.Modulet giver 2500 VDC isolation internt i modulet og ±4 kV ESD-beskyttelse på hver terminal, og det har en 20-polet klemrække. Driftsområdet på -25 ~ +75 °C egner det til industrielle kabinetter.AnvendelserHøjhastigheds dataopsamlingssystemerProcesovervågning og -styringVibrationsanalyseGenerering af digitale mønstre fra digital I/O-port

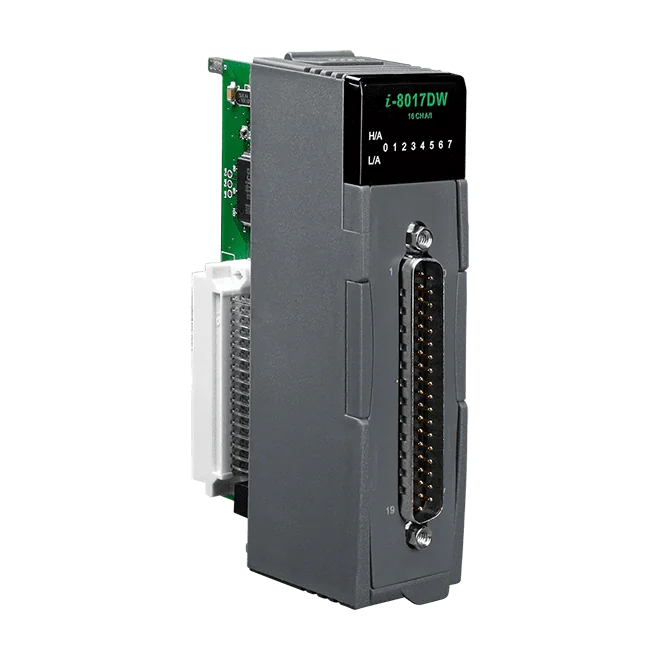

Den I-8017DW-G er et analogt indgangsmodul til ingeniører, der har brug for hurtig, multikanal dataopsamling fra spændings- eller strømkilder. Det accepterer 8 differentielle eller 16 enkeltendede indgange med 14-bit opløsning og en båndbredde på 100 kHz.Hver kanal kan konfigureres individuelt til ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA. Strømindgang vælges med en jumper, og den interne modstand til differentiel strømmåling kan også vælges med jumper. Modulet leveres som standard med spændingsindgang valgt. Sampling når op på 90 kS/s i polling-tilstand for enkeltkanal, 50 kS/s i interrupt-tilstand for enkeltkanal og 16 kS/s i scan-tilstand for 8 kanaler.Isolationen er specificeret til 2500 VDC internt i modulet, og hver terminal er beskyttet mod ±4 kV ESD-kontaktudladning. Bestillingen I-8017DW-G-G CR inkluderer et CA-4002F DB37-hunstik med plastdæksel, så det er klar til feltinstallation.AnvendelserHøjhastigheds dataopsamlingssystemerProcesovervågning og -styringVibrationsanalyseGenerering af digitale mønstre fra en digital I/O-port
