I-8028UW-G 8-kanals isoleret analog outputmodul, 16-bit spænding/strøm

Den I-8024UW-G er et analogt udgangsmodul af source-typen med fire enkeltendede kanaler, velegnet til ingeniører, der skal styre spændings- eller strømsignaler fra en I-8K/I-87K PAC I/O-opstilling. Hver kanal kan indstilles til sit eget område, fra 0 ~ +5 VDC og ±5 VDC op til 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA og +4 ~ +20 mA. Udgangstypen vælges med jumper, og detektion af åbent kredsløb er tilgængelig på +4 ~ +20 mA-området.Hver kanal har en konfigurerbar power-on-værdi og sikker værdi, så udgangene kan starte fra en defineret tilstand og falde tilbage til et kendt niveau. Der er kortslutningsbeskyttelse, og modulet tilbyder 2500 VDC intern isolation i modulet samt 3000 VDC isolation af den eksterne forsyning. Kvalifikation til ±4 kV ESD-kontaktbeskyttelse ved hver terminal er også angivet.Modulet anvendes typisk til dataopsamling, procesovervågning og -styring, vibrationsanalyse og fabriksautomation. Denne bestillingskode er den RoHS-mærkede version af modulet. Certificeringer, der er angivet for denne model, er CE, UKCA, FCC, RoHS og WEEE.AnvendelserDataopsamlingssystemerProcesovervågning og -styringVibrationsanalyseFabriksautomation

I-8024W-G er et 14-bit analog output-modul med fire single-ended sink-kanaler. Hver kanal kan konfigureres uafhængigt til ±10 VDC spændingsudgang eller 0 ~ +20 mA strømudgang, så ét modul kan håndtere begge signaltyper uden et separat modul for hver.Modulet har RF-immunitet i henhold til IEC 61000-4-3, ±4 kV ESD-kontaktbeskyttelse på hver terminal og intern isolation i modulet. En responstid på 25 µs pr. kanal understøtter hurtige udgangsopdateringer, og en readback-nøjagtighed på ±1 % af FSR gør det muligt at verificere udgangsværdierne.Velegnet til I/O i bygnings-, fabriks- og maskinautomationDel af I-8K/I-87K High Profile-serienAnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den I-8026W-G (bestillingskode I-8026W-G CR) samler seks analoge indgange, to analoge udgange, to digitale indgange og to digitale udgange i ét modul fra I-8K/I-87K-serien. Modulet passer til ingeniører, der har brug for blandede signaltyper på én High Profile-enhed i stedet for flere separate kort.Hver analog indgang kan konfigureres til sit eget måleområde, fra ±10 VDC ned til ±1,25 VDC, eller ±20 mA, og spændings- eller strømdrift vælges med jumpere. De analoge udgange giver 12-bit opløsning i området ±10 VDC, ±5 VDC, 0 ~ 10 VDC, 0 ~ 5 VDC og 0 ~ 20 mA. Hver analog indgang tåler overspænding op til 240 Vrms.De digitale indgange er wet contact-indgange af sink/source-typen med et ON-niveau på +10 ~ 30 VDC. De digitale udgange er isolerede open collector-sink-udgange med en mærkeværdi på +5 ~ +30 VDC ved 100 mA pr. kanal, med overlast- og kortslutningsbeskyttelse. Isolationen internt i modulet er 2500 VDC.AnvendelserIndustriel automationIndustrimaskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfremstillingStyresystemer

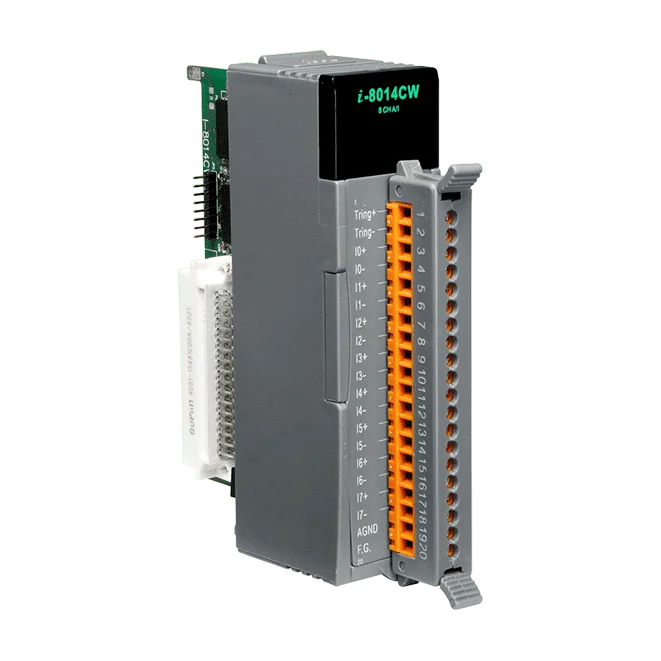

Den I-8014CW-G CR er et analogt indgangsmodul til ingeniører, der har brug for hurtig og præcis strømmåling over otte differentielle kanaler. Hver kanal samples med 16-bit opløsning, og i single-channel pacer-tilstand opnås 250 kS/s, med et indgangsområde på ±20 mA og 2500 VDC intern isolation i modulet.Magic Scan-funktionen gør det muligt at scanne de enkelte kanaler med forskellige indgangsområder, samtidig med at samplingshastigheden fastholdes på 250 kS/s under enkeltkanalscanninger. Den kan køres som en standardscanning eller som en Virtual Sample and Hold-funktion, hvilket er et billigere alternativ til hardware sample-and-hold på mange analoge kort.En onboard FIFO-buffer med 4 K samples gemmer konverteringsresultaterne. Når antallet af samples overstiger et foruddefineret FIFO-niveau, underretter et interrupt værten. Kombineret med post-trigger eksterne triggertilstande og intern eller ekstern triggerstart egner dette sig til højhastigheds- og tidskritiske dataopsamlingsopgaver, såsom vibrationsanalyse.AnvendelserHøjhastigheds-dataopsamlingssystemerVibrationsanalyse
