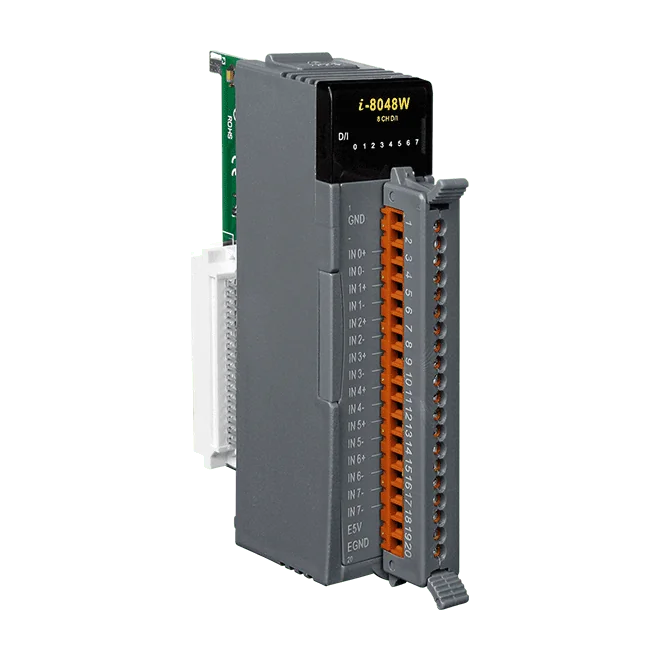

I-8048W-G 8-kanals digitalt indgangsmodul med interrupt, tør/våd kontakt

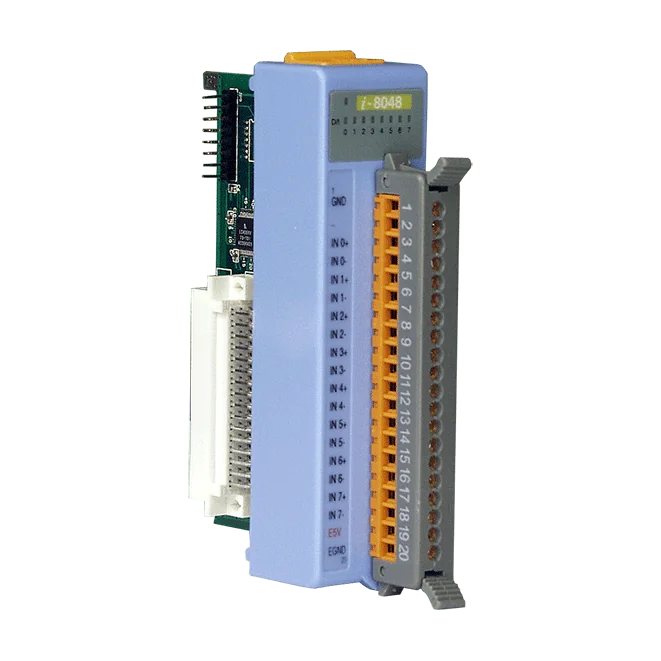

I-8048 CR er et 8-kanals digitalt indgangsmodul fra I-8K/I-87K-serien i lav profil. Modulet accepterer kontakt-signaler både uden og med spænding, og ledningsføringen bestemmer driftstilstanden, så ét modul kan håndtere begge signaltyper uden hardwareændringer.Hver kanal kan generere et interrupt ved en programmerbar stigende eller faldende flanke, hvilket egner sig til applikationer hvor en tilstandsændring skal fanges hurtigt i stedet for at blive polled. Den maksimale interrupt-frekvens er 10 kHz. Indgangskanalerne er beskyttet med optokobler-isolation og tåler ±4 kV ESD pr. terminal, med 3750 VDC isolation mellem modulet og resten af systemet.Dette er den ikke-isolerede variant med blåt cover, identificeret ved bestillingssuffikset CR. ON-niveauet er +2 til +5 VDC og OFF-niveauet er 0 til +0,8 VDC. Effektforbruget er maksimalt 1,75 W, og modulet er specificeret til drift fra -25 til +75 °C.AnvendelserOvervågning af kontakt- og afbryderstatus i industrielle styresystemerHændelsesstyret indgangsregistrering hvor flankens timing er vigtigDigital indgangsudvidelse til remote I/O- og PAC-systemer

Den I-8048-G CR er et 8-kanals digitalt indgangsmodul til I-8K/I-87K low-profile-serien. Hver kanal kan registrere tørre eller våde kontakter, og signaltypen vælges via ledningsforbindelserne, så ét modul kan dække en række forskellige kontakt- og sensortilslutninger uden at feltsiden skal redesignes.Hver kanal understøtter programmerbare interrupts på stigende eller faldende flanke med en maksimal interruptfrekvens på 10 kHz. Det gør det muligt for ingeniører at registrere hurtige tilstandsskift på specifikke indgange uden polling. Hver indgang er fotokoblerisoleret og beskyttet mod ±4 kV ESD på hver terminal, mens 3750 VDC intern isolation i modulet adskiller indgangskredsløbene.Denne variant er DI-versionen uden isolation i et grårt kabinet. Dens ON-niveau er +2 ~ +5 VDC, og OFF-niveauet er 0 ~ +0,8 VDC. Modulet trækker maksimalt 1,75 W og er specificeret til en driftstemperatur på -25 ~ +75 °C.AnvendelserOvervågning af tør- og våd-kontakters status i industriel styringHændelsesdetektering på digitale indgange, hvor flankernes timing er vigtigUdvidelse af digitale indgange i I-8K/I-87K low-profile remote I/O-systemer

I-8040PW-G CR er et digitalt inputmodul med 32 kanaler fra I-8K/I-87K High Profile-serien, designet til +24 VDC inputsystemer i industrielle miljøer. Hver kanal er optokoblerisoleret, og modulet tilbyder 3750 VDC intern isolation i modulet samt ±4 kV ESD-beskyttelse på hver terminal.Input-konfigurationen kan indstilles til sink eller source via ledningsføring, så ét modul kan passe til begge forbindelsesprincipper. Hver kanal accepterer +19 ~ +30 VDC som ON og læser maksimalt +11 VDC som OFF. Et lavpasfilter med indstillinger fra 1 ms til 70 ms, valgt via jumper eller CPU-parameter, hjælper med at undertrykke støj, med standardværdien 10 ms.Valgfri tilslutning til daughter board, for eksempel DN-37-381-A CR, for at forenkle feltinstallationen.Denne variant egner sig til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, fjerndiagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

32 isolerede digitale indgange til våde kontaktsignaler. I-8040W-A1-G CR accepterer våde kontaktsignaler på 32 kanaler, og hver kanal er fotokoblerisoleret fra logiksiden. ON-niveauet for indgangene ligger mellem +3,5 og +30 VDC, og OFF-grænsen er under +1 VDC.Hver indgang kan forbindes som enten sink- eller source-type, så samme modul kan anvendes til både NPN- og PNP-feltenheder uden ændringer i hardwaren. Alle terminaler er klassificeret til ±4 kV ESD-kontaktbeskyttelse, og modulet giver 3750 VDC intern isolation i modulet.Bestillingskoden inkluderer stikket CA-4002F DB37 hun. Modulet understøtter desuden et valgfrit daughter board, f.eks. DN-37-381-A CR, som forenkler feltinstallationen i installationer med mange kanaler.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnosticeringTestudstyr
