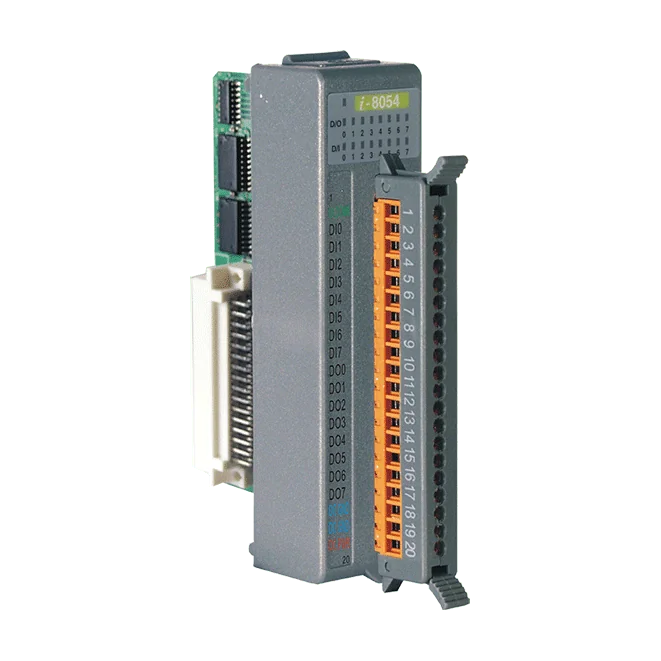

I-8054-G 8-ch isoleret digital I/O-modul med 16 LED-indikatorer

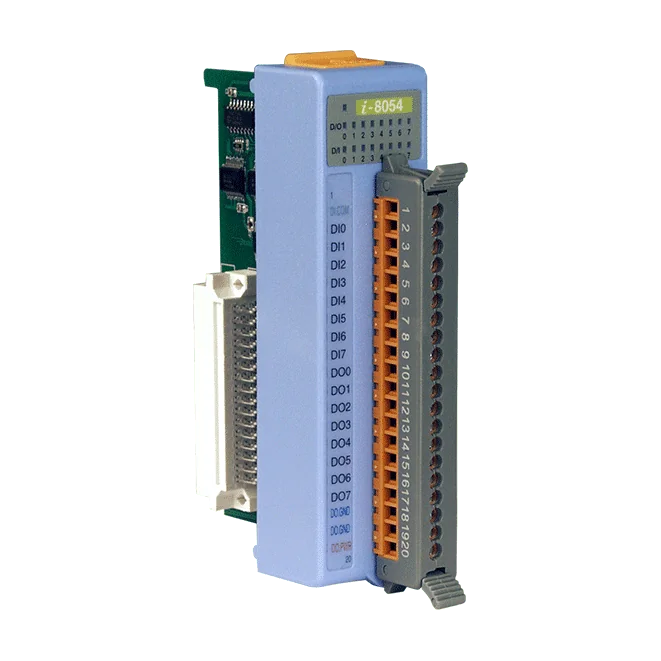

Den I-8054 CR kombinerer otte isolerede digitale indgangskanaler og otte isolerede digitale udgangskanaler i ét lavprofilmodul i I-8K/I-87K-serien. Det egner sig til ingeniører, der skal læse feltkontakter og skifte laster på samme antal I/O-punkter uden at tilføje separate moduler.De digitale indgange accepterer vådkontaktsignaler og virker med både sink- og source-forkabling. Udgangene er isolerede open collector-kanaler, der arbejder i sink-mode med en nominel belastning på 700 mA pr. kanal og en lastspænding fra +5 VDC til +50 VDC. Hver udgang har overlastbeskyttelse. Seksten I/O-LED'er viser tilstanden for hver indgangs- og udgangskanal, og en separat LED angiver strøm og kommunikation, hvilket forenkler idriftsættelse og fejlfinding.Isolationen er klassificeret til 3750 VDC internt i modulet, og ESD-immuniteten er ±4 kV kontakt for hver terminal.Suffikset CR angiver blå kabinetversion af I-8054.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

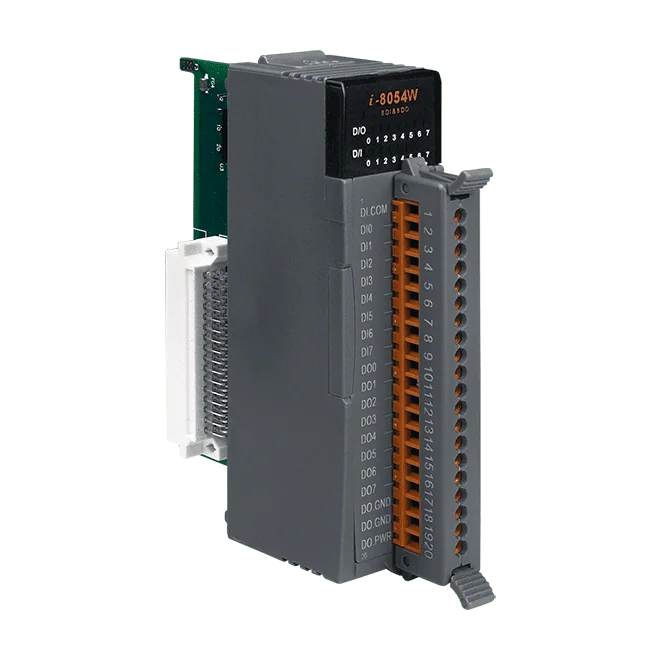

I-8054W-G indeholder otte isolerede digitale indgangskanaler og otte isolerede digitale udgangskanaler i ét modul. Udgangene er sink-type (NPN) open-collector-trin med en mærkeværdi på 700 mA pr. kanal og lastspændinger fra +5 til +50 VDC, og de har overlast- og kortslutningsbeskyttelse. Modulet er velegnet til ingeniører, der skal skifte feltlaster fra et kompakt I/O-modul inden for I-8K/I-87K (High Profile) PAC I/O-serien.Hver I/O-kanal overvåges af sin egen LED, hvilket giver 16 I/O-indikatorer samt en indikator for strøm og kommunikation. Tænd-værdier og sikre udgangsværdier kan konfigureres, hvilket hjælper med at definere modulets opførsel ved systemstart eller når kommunikationen går tabt. Isolation mellem modulets kanaler på 3750 VDC og 4 kV ESD-beskyttelse på hver klemme leveres som standard.Typiske anvendelser omfatter bygningsautomation, fabriks- og maskinautomation, testudstyr samt fjernvedligeholdelse og fjerndiagnose. Modulet er RoHS-overensstemmende og har CE-, UKCA-, FCC- og WEEE-mærkning.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

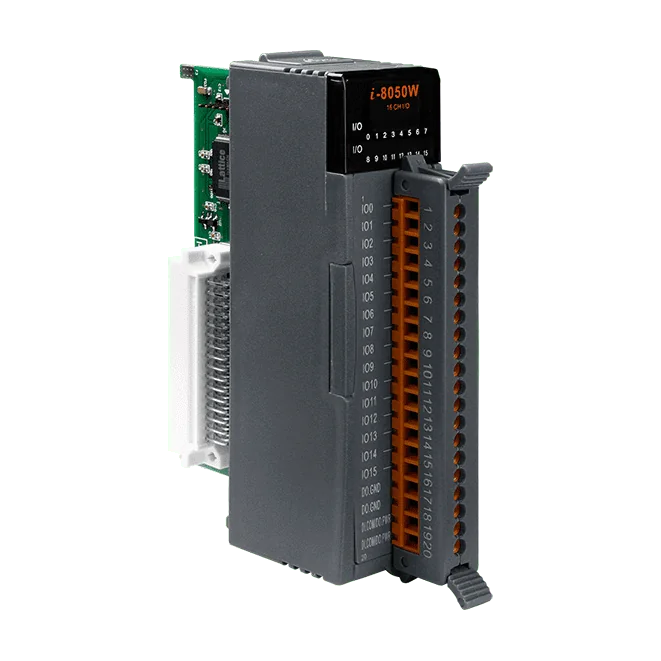

Den I-8050W-G CR leverer 16 universelle digitale kanaler, hvor hver kanal kan programmeres enten som digital indgang eller digital udgang. Det gør den til et fleksibelt valg, når I/O-fordelingen kan ændre sig, eller ikke er fastlagt på designstadiet.Hver kanal er optokoblet isoleret. Indgangene er af sink-typen med en tænd-niveau på +10 ~ +30 VDC, og udgangene er isolerede open-collector sink-drivere, dimensioneret til en belastning på +5 ~ +30 VDC ved 100 mA pr. kanal, med kortslutningsbeskyttelse. Udgangenes tænd-værdi og sikkerhedsværdi kan konfigureres.16 kanaler, hver programmerbar som indgang eller udgang3750 VDC isolation internt i modulet som standard±4 kV ESD-beskyttelse på hver terminalCE, FCC, RoHS og WEEE godkendtAnvendelserTilslutning af sink-type feltkontakter og sensorer til en styringSkift af belastninger op til 100 mA pr. kanal med open-collector udgange i industrielle styreskabe

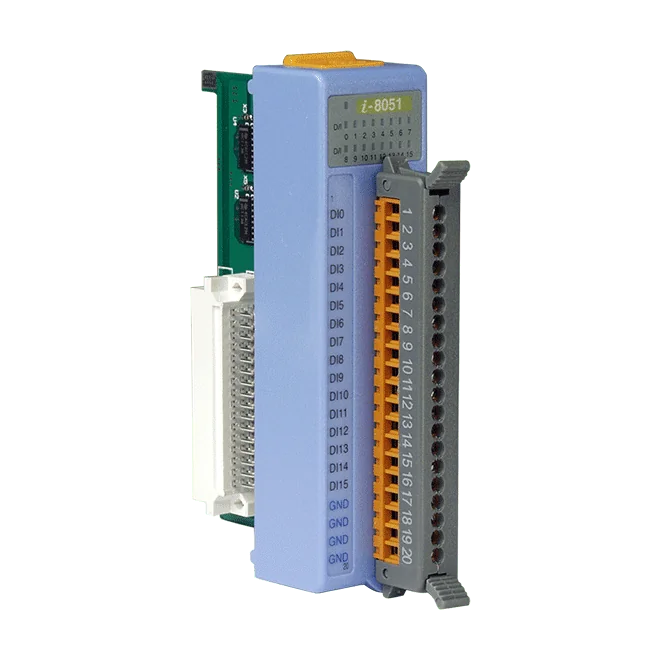

I-8051 CR er et digitalt indgangsmodul med 16 kanaler til aflæsning af potentialfrie kontakter over lange kabelstræk. Hver kanal aflæses ved at forbinde den til GND (ON) eller lade den være åben (OFF), hvilket gør modulet velegnet til enkel overvågning af kontakter, relæer og trykknapper i tavle- og maskinledninger.Alle 16 kanaler er ikke-isolerede, og hver klemme har ±4 kV kontakt-ESD-beskyttelse iht. IEC 61000-4-2. En statusdiode for hver indgang samt én for forsyning og kommunikation gør det nemt at kontrollere feltledningerne og kanaltilstanden under idriftsættelse og fejlfinding.Denne variant har blå kabinet. I-8051-G er angivet som en lignende model i samme serie.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
