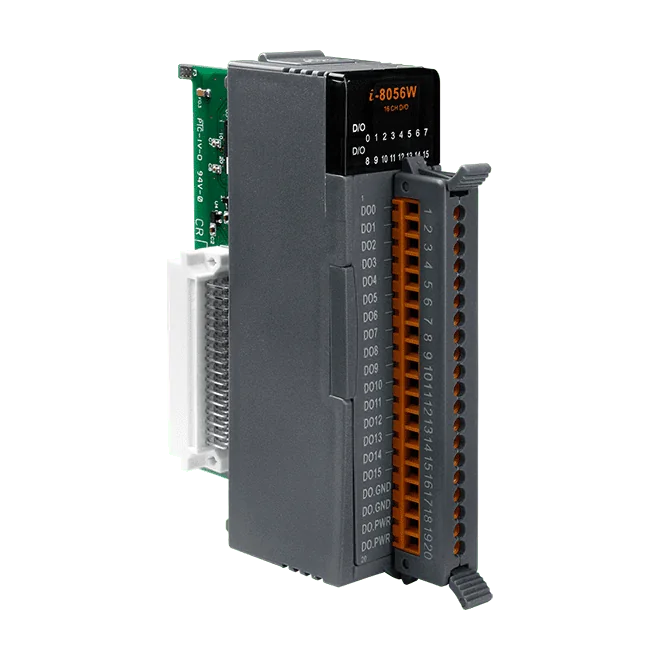

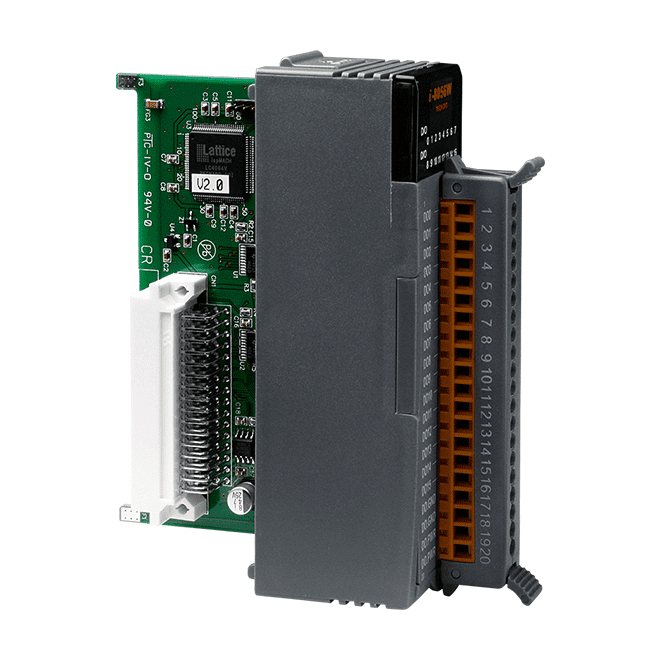

I-8056W-G 16-ch ikke-isoleret Sink DO-modul, 5~30 VDC

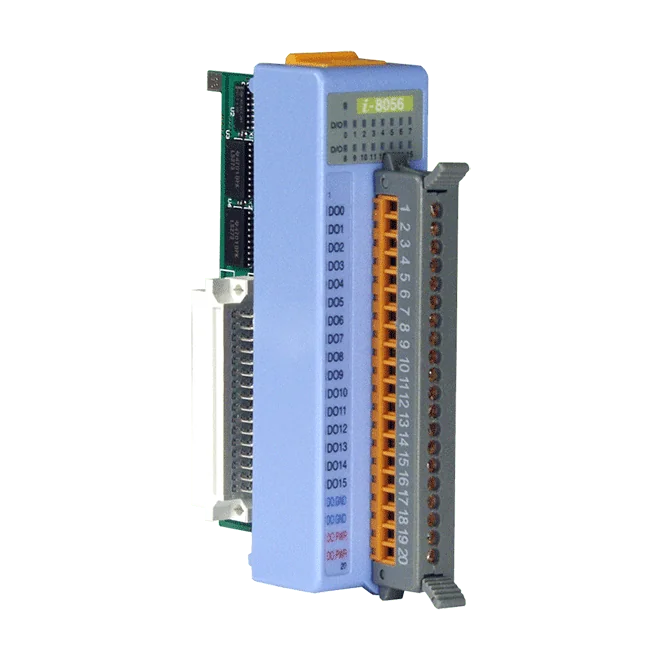

I-8056 CR er et 16-kanals digitalt output-modul fra I-8K/I-87K low-profile-serien, velegnet til ingeniører, der skal skifte en gruppe sink-type-laster fra en kompakt I/O-node. Hver af de 16 ikke-isolerede open-collector-kanaler er dimensioneret til en lastspænding på +5 VDC til +30 VDC og op til 100 mA pr. kanal.Kanalstatus kan ses med et øjekast, med én LED pr. output sammen med en strøm- og kommunikationsindikator. Hver terminal er beskyttet mod ESD med ±4 kV kontakt (IEC 61000-4-2), hvilket hjælper modulet med at tåle håndtering og elektrostatiske hændelser under installation og vedligeholdelse.Suffikset CR angiver den blå version af I-8056. Centrale elektriske og miljømæssige data er angivet nedenfor til specifikationskontrol.Strømforbrug: maks. 0,9 WDimensioner: 31 x 116 x 88 mm (B x L x H)Driftstemperatur: -25 ~ +75 °C; opbevaring -40 ~ +85 °CFugtighed: 10 ~ 90 % RH, ikke-kondenserendeAnvendelserSkift af sink-type DC-laster i området 5 til 30 VDCUdvidelse af digitale udgange i I-8K/I-87K low-profile I/O-systemerLokal overvågning af outputkanalers status via LED'er

Den I-8056-G CR er et digitalt udgangsmodul med 16 kanaler fra I-8K/I-87K-serien med lav profil, velegnet til at skifte 5~30 VDC-laster fra en PAC eller et remote I/O-system. Hver kanal er en open collector-udgang af sink-typen (NPN) med en nominel strøm på 100 mA, så modulet trækker lasten til jord, når en kanal er aktiv.Ingeniører, der vælger den gråhylstrede variant, får de samme 16 ikke-isolerede udgange, med en LED for hver udgangskanal samt én for strøm og kommunikation. Dermed kan kanaltilstanden kontrolleres direkte på modulet under idriftsættelse og fejlfinding. DO-kanalerne har som standard 4 kV ESD-beskyttelse (IEC 61000-4-2, kontakt, på hver klemme).Modulet har et maksimalt forbrug på 0,9 W og er specificeret til en driftstemperatur på -25 ~ +75 °C, med et opbevaringsområde på -40 ~ +85 °C. Det kompakte fodaftryk på 31 x 116 x 88 mm (B x L x H) gør det praktisk i tætpakkede styretavler.AnvendelserSkift af 5~30 VDC-laster fra PAC- eller remote I/O-systemerStyretavler med I-8K/I-87K-serien med lav profil

Den I-8050W-G CR leverer 16 universelle digitale kanaler, hvor hver kanal kan programmeres enten som digital indgang eller digital udgang. Det gør den til et fleksibelt valg, når I/O-fordelingen kan ændre sig, eller ikke er fastlagt på designstadiet.Hver kanal er optokoblet isoleret. Indgangene er af sink-typen med en tænd-niveau på +10 ~ +30 VDC, og udgangene er isolerede open-collector sink-drivere, dimensioneret til en belastning på +5 ~ +30 VDC ved 100 mA pr. kanal, med kortslutningsbeskyttelse. Udgangenes tænd-værdi og sikkerhedsværdi kan konfigureres.16 kanaler, hver programmerbar som indgang eller udgang3750 VDC isolation internt i modulet som standard±4 kV ESD-beskyttelse på hver terminalCE, FCC, RoHS og WEEE godkendtAnvendelserTilslutning af sink-type feltkontakter og sensorer til en styringSkift af belastninger op til 100 mA pr. kanal med open-collector udgange i industrielle styreskabe

I-8051 CR er et digitalt indgangsmodul med 16 kanaler til aflæsning af potentialfrie kontakter over lange kabelstræk. Hver kanal aflæses ved at forbinde den til GND (ON) eller lade den være åben (OFF), hvilket gør modulet velegnet til enkel overvågning af kontakter, relæer og trykknapper i tavle- og maskinledninger.Alle 16 kanaler er ikke-isolerede, og hver klemme har ±4 kV kontakt-ESD-beskyttelse iht. IEC 61000-4-2. En statusdiode for hver indgang samt én for forsyning og kommunikation gør det nemt at kontrollere feltledningerne og kanaltilstanden under idriftsættelse og fejlfinding.Denne variant har blå kabinet. I-8051-G er angivet som en lignende model i samme serie.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
