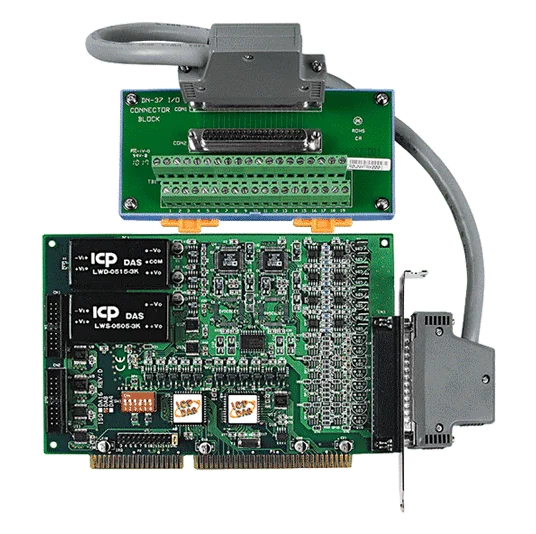

ISO-DA8/S ISA isoleret 8-kanals 14-bit analogudgangskort
ISA-bus analogudgangskort med 8 dobbeltbufrede 14-bit kanaler, 2500 VDC fotoisolation og softwarevalgbare spændings- eller strømudgange til PC/AT-systemer.
- 8 kanaler med 14-bit dobbeltbufret analogudgang på et ISA-bus-kort
- Indbygget DC/DC-omformer med 3000 VDC isolation og 2500 VDC fotoisolationsbeskyttelse
- Unipolar eller bipolar udgang og områderne 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V valgbare i software
- Spændingsudgange og 4 ~ 20 mA strømsænkning til jord fra hver omformer
- Jumperfrit design uden trimmere med softwarekalibrering og data gemt i EEPROM
- AO-værdi ved opstart kan foruddefineres og gemmes i det indbyggede EEPROM
5.679,94 kr. pr. stk.
| 1-9 stk. | 5.679,94 kr. | |
|---|---|---|
| 10-30 stk. | 5.395,94 kr. | −5 % |
| 31+ stk. | 5.111,94 kr. | −10 % |
Produktinformation "ISO-DA8/S ISA isoleret 8-kanals 14-bit analogudgangskort"
Kortet ISO-DA8/S CR er et isoleret analogt udgangskort til PC/AT-kompatible computere med otte 14-bit kanaler, der kan drive spændings- eller strømbelastninger. Hver kanal har sin egen omformer med indbygget DC/DC-isolation, hvilket passer til ingeniører, der skal holde styreudgangene elektrisk adskilt fra værts-pc'en.
Udgangstype og område indstilles i software, så unipolar eller bipolar drift samt områderne 0 ~ 5 V, ±5 V, 0 ~ 10 V eller ±10 V kan ændres uden hardwarejustering. Kortet er jumperfrit og uden trimmere, og kalibrering udføres i software med data gemt i EEPROM. Udgangsværdien ved opstart kan også defineres og gemmes på kortet, hvilket er nyttigt, når udgangene skal starte fra en kendt tilstand.
Kortet har desuden 16 digitale indgange, 16 digitale udgange og tre 16-bit timer/tæller-kanaler, alle med 5 V/TTL-niveauer. Denne bestillingskode leveres med en DN-37 terminalplade og et CA-3710 D-Sub-kabel i stedet for D-Sub-stikket CA-4002, som er angivet for ISO-DA8 CR.
Anvendelser
- Programmerbar spændingskilde
- Programmerbar strømsænker
- Drift i barske miljøer
- Procesregulering
| Digitale indgange: | 16 |
|---|---|
| Digitale udgange: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | ISA-bus |
| Produkttype: | Analogt udgangskort |
| Strømindgang: | +5 V |
| Isolation: | 2500 VDC fotoisolation |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Analogudgang | |
| Kanaler | 8 |
| Område | Spænding: ±10 V Strøm: 0 ~ 20 mA |
| Opløsning | 14-bit |
| Nøjagtighed | 0,04 % af FSR ±2 LSB @ 25 °C, ± 10 V |
| Responstid | 250 kHz (typisk) |
| Spændingsudgangskapacitet | ±5 mA |
| Slew rate | 0.6 V/μs |
| Driftstilstand | Statisk opdatering |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Responshastighed | 1,0 MHz (typisk) |
| Timer/tæller/frekvens | |
| Kanaler | 3 |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| Referenceclock | Intern: 4 MHz |
| PC-bus | |
| Type | ISA |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 800 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 122 x 182 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
Fladkabel, 20-polet, 1 m.

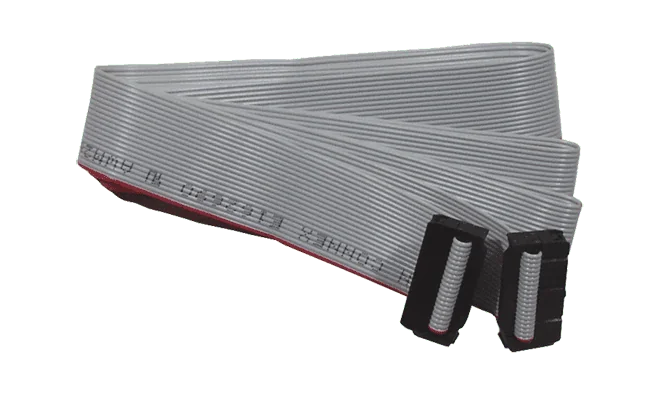

Fladkabel, 20-polet, 2 m.

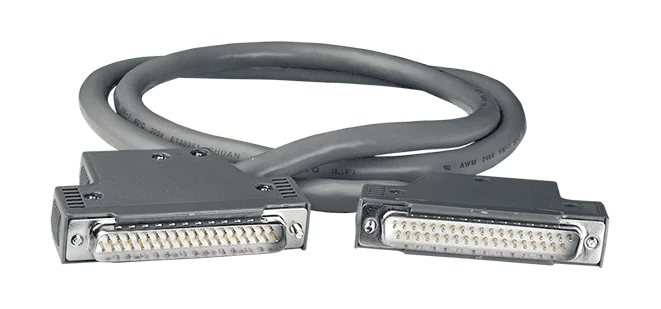

DB37 han-stik til han-stik kabel, 90º, 1 m.
DB37 hankabel til hanstik, 1 m.

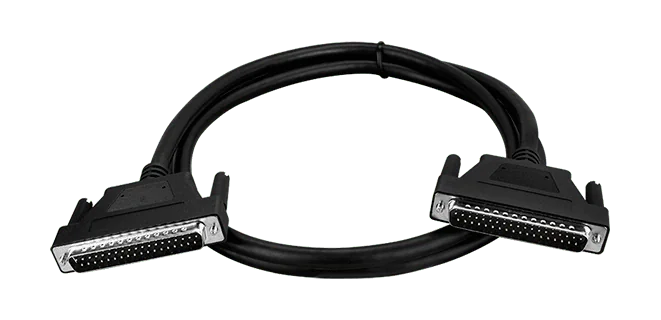

DB37 hankabel til hankabel, tynd monolitisk design (højhastighed), 1,5 m.

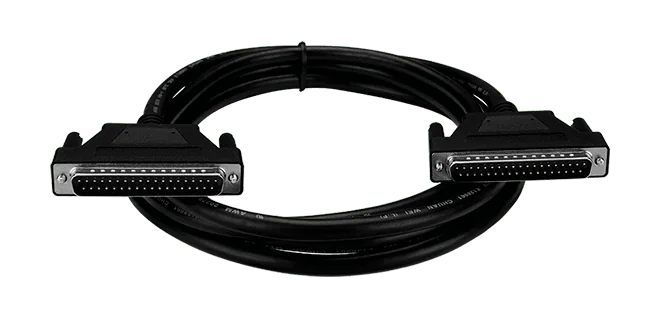

DB37 hankabel, han til han, tynd monolitisk konstruktion (højhastighed), 3 m.
DB37-kabel han til han, tynd monolitisk design, 5 m.

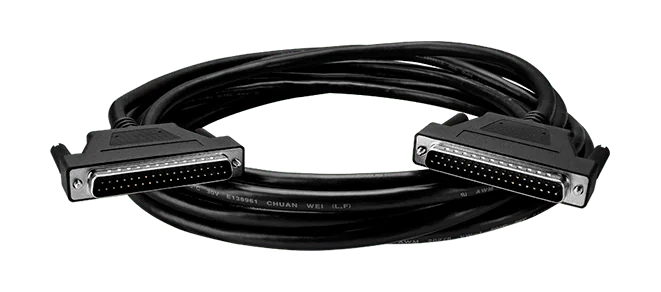

DB37 hanstik til hanstik-kabel, tynd monolitisk konstruktion (højhastighed), 5 m.
DB37-stik, han, med plastdæksel (loddetype).

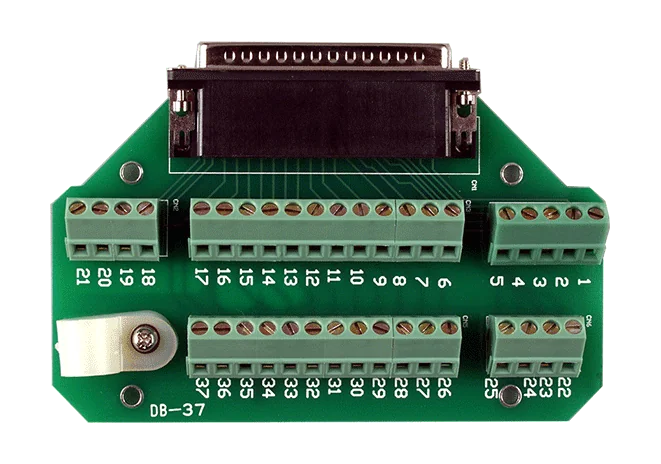

Den DB-37 CR er en skrueklemme-breakoutblok til tilslutning af feltledninger til et DAQ I/O-kort med 37-pin D-sub-stik. Den giver ingeniører et praktisk klemmepunkt med 5,08 mm pitch, så signaler kan tilsluttes og serviceres uden at arbejde direkte på I/O-stikket.Hver klemme er forbundet pin for pin til 37-pin D-sub-interfacet, hvilket forenkler kabelplanlægning og fejlfinding under idriftsættelse. Kortet er specificeret til en maksimal strøm på 1 A og en maksimal DC-spænding på 50 V med en dielektrisk spændingsfasthed på 250 VAC i et minut.Kortet måler 130 mm x 78 mm og er specificeret til et driftsområde på 0~ +60 °C og et opbevaringsområde på -30 ~ +80 °C, med en luftfugtighed på 10% ~ 90%, ikke-kondenserende. Det er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltledningstilslutning til DAQ I/O-kort med 37-pin D-sub-stikTerminering af signaler til dataopsamlingssystemer

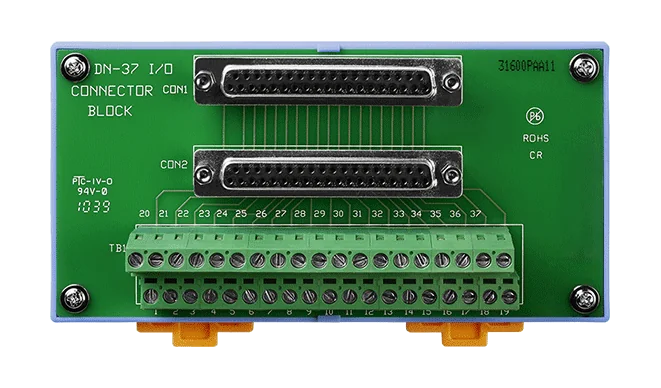

Den DN-37 CR er en DB37-hunstik til skrueklemmeplade til tilslutning af feltsignaler til DB37-baseret dataopsamlingshardware. Den har to 37-polede D-sub-stik, hvoraf det ene er beregnet til udvidelse, samt to 19-polede skrueklemmeblokke med 5,08 mm pitch, monteret på en DIN-skinne.Bestillingskoden inkluderer et CA-3710-kabel, en DB37 han-til-han, 45º, 1 m samling, så pladen kan tilsluttes en kompatibel DB37-enhed direkte fra start. Pladen er klassificeret til op til 1 A og 50 V DC, med en dielektrisk testspænding på 250 VAC i et minut.Pladen måler 144 mm x 72 mm og er velegnet til styreskabe, hvor der kræves et DIN-skinnefodaftryk. Den er specificeret til et driftsområde på 0 ~ 60 °C og er certificeret med CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltkabling til DB37-baserede dataopsamlingskortSkrueklemme-breakout i DIN-skinnestyreskabe
Lignende produkter

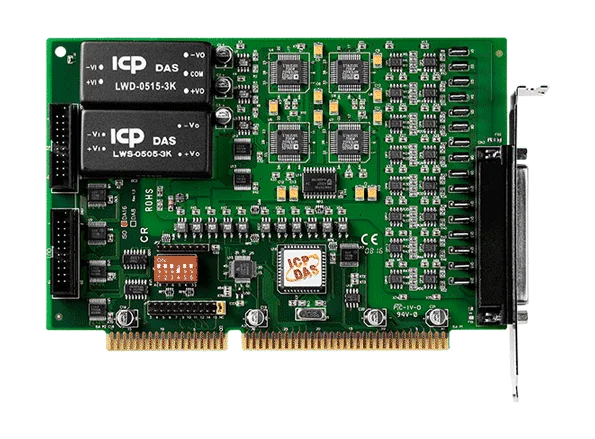

ISO-DA16/S CR er et ISA-bus-kort, der giver 16 isolerede, dobbeltbufferede analoge udgange til PC/AT-kompatible computere. Hver kanal kan konfigureres i software som spændingsudgang eller strømsænker, så ét kort kan fungere som en programmerbar spændingskilde eller en programmerbar strømsænker i samme system.Isolationen leveres af en indbygget DC/DC-konverter med en mærkespænding på 3000 VDC sammen med 2500 VDC optoisolation. Udgangstype (unipolar eller bipolar) og område (0 ~ 5 V, ±5 V, 0 ~ 10 V eller ±10 V) indstilles i software, og kalibrering udføres også i software, hvor data gemmes i EEPROM, så der ikke skal justeres trimpotentiometre eller jumpere.Kortet indeholder desuden 16 digitale indgange, 16 digitale udgange med 5 V/TTL-niveauer og tre 16-bit timer/tæller-kanaler. Det leveres med et DN-37 terminalbord og et CA-3710 D-Sub-kabel. Ingeniører, der arbejder med procesregulering eller installationer i barske miljøer inden for driftsområdet 0 ~ +60 °C, vil finde kortet velegnet til disse opgaver.AnvendelserProgrammerbar spændingskildeProgrammerbar strømsænkerDrift i barske miljøerProcesregulering
ISO-DA16 CR er et 16-kanals, 14-bit analog output-kort til PC/AT-kompatible computere med ISA-bus. Hver udgang har sin egen konverter og optisk isolation, dimensioneret til op til 2500 Vrms common-mode-spænding, hvilket gør det egnet til programmerbare spændingskilder og programmerbare strømsænkere i procesregulering og barske miljøer.Udgangstype (unipolar eller bipolar) og område kan indstilles i software mellem 0 ~ 5 V, ±5 V, 0 ~ 10 V og ±10 V. Hver konverter tilbyder desuden en 4 ~ 20 mA strømsænker til jord, og udgangene anvender dobbeltbufrede D/A-latches med kommandosætprogrammering.Kortet er jumperløst og trimmerløst. Kalibrering udføres softwarestyret med data lagret i EEPROM, og startværdien for hver udgang kan foruddefineres og gemmes på kortet. Denne bestillingskode inkluderer én CA-4002 D-Sub-konnektor.AnvendelserProgrammerbar spændingskildeProgrammerbar strømsænkerDrift i barske miljøerProcesregulering

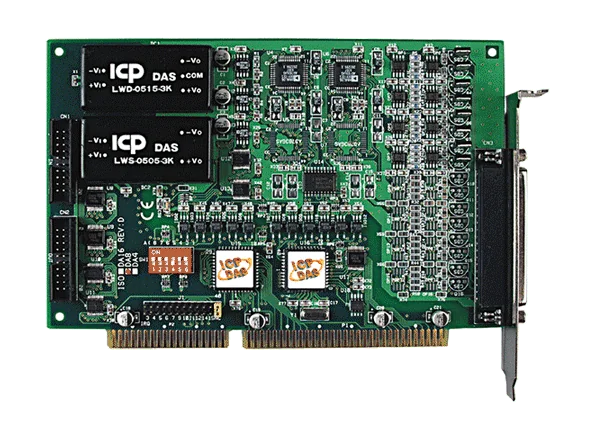

ISO-DA8 CR er et ISA-bus-analogudgangskort til PC/AT-kompatible computere. Det leverer otte 14-bit kanaler med optisk isolation, dimensioneret til op til 2500 VDC common-mode-spænding, og er derfor velegnet til programmerbare signalkilde- og loop-drivopgaver, hvor feltledninger skal holdes adskilt fra pc'en.Hver kanal kan konfigureres i software som spændingsudgang eller som 4 ~ 20 mA strømsink. Udgangstype (unipolar eller bipolar) og område, der dækker 0 ~ 5 V, ±5 V, 0 ~ 10 V og ±10 V, indstilles i software. Kortet bruger en dobbeltbufret D/A-latch og en kommandosæt til programmering, og kalibreringen udføres i software med data gemt i EEPROM, så der er ingen jumpere eller trimpotentiometre at justere.Kortet har desuden 16 digitale indgange og 16 digitale udgange på 5 V/TTL-niveau samt tre 16-bit timer/tæller-kanaler. En power-on-værdi for hver udgang kan foruddefineres og gemmes i kortets EEPROM. Der medfølger et CA-4002 D-Sub-stik, og kortet trækker 800 mA fra +5 V med et driftsområde på 0 ~ +60 °C.AnvendelserProgrammerbar spændingskildeProgrammerbart strømsinkDrift i krævende miljøerProcesregulering
