LC-101H Lysstyringsmodul, 1-kanal, 0-5 A AC-belastningsstrømmåling

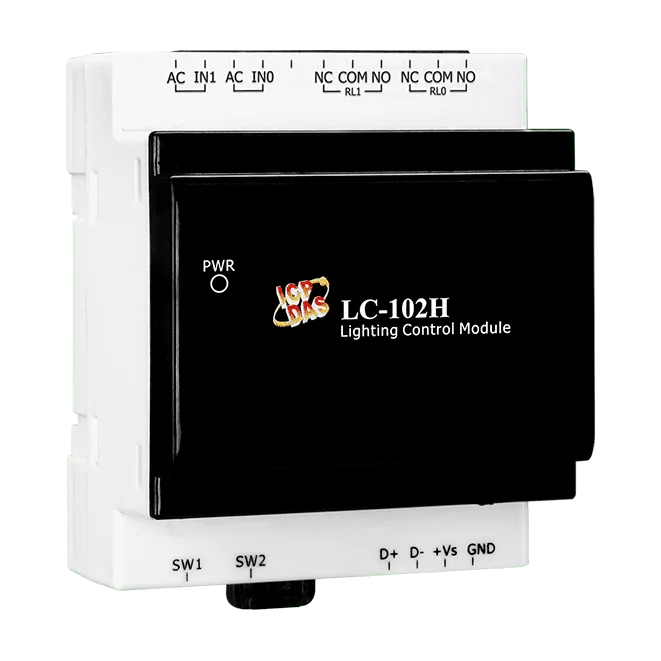

LC-102H CR er et dobbeltkredsløbs lysstyringsmodul til smarte hjem- og bygningsautomationsprojekter. Hvert af de to relæudgange kan tændes eller slukkes via RS-485, med lokale fysiske kontakter eller med en kombination af begge, så ingeniører selv kan vælge, hvordan styringen deles mellem et centralt system og vægkontakter.Modulet måler AC-belastningsstrøm i området 0 ~ 5 A, så styringen kan aflæse status for hvert kredsløb og identificere lamper, der er gået i stykker, eller dobbeltkredsløb, der er tændt eller slukket. Relæerne er højeffektrelæer designet til at modstå indkoblingsstrømme, der opstår, når induktive lysbelastninger skiftes, hvilket er med til at forlænge levetiden og reducere vedligeholdelsen.Der kræves ingen software til grundlæggende drift, og modulet kan styres direkte, når det er installeret. Til systemintegration kommunikerer det via RS-485 med Modbus RTU eller DCON, hvor nodeadressen sættes hardwaremæssigt, og baudraten kan konfigureres i software fra 1200 til 115200 bps.AnvendelserLysstyring i smarte hjemLyskredsløb i bygningsautomationOvervågning af lysfejl og statusfeedbackDobbeltkredsløbsbelysning med fysiske kontakter

Den LC-103H CR skifter belysningslaster direkte fra et netspændingsindgangssignal, så en ingeniør kan opbygge en simpel relæsekvens uden en fjernstyret værtscontroller. Den enkelte isolerede AC digitale indgang styrer tre effektrelæer, der hver er en form A (SPST N.O.)-kontakt med en mærkeydelse på 16 A ved 250 VAC eller 30 VDC. Driften er lokal, og der kræves ingen software for at styre relækanalerne.Modulet er velegnet til lamper og laster med elektroniske forkoblinger med mærkeydelser på 40 W ved 220 VAC for op til 8 sæt glødelamper eller 10 sæt LED-forkoblinger. Beskyttelsen omfatter 5000 Vrms isolation internt i modulet, ±2 kV overspændings- og EFT-immunitet på forsyningen samt ±2 kV kontakt- og ±4 kV luft-ESD.Når fjernstyring eller statusovervågning er nødvendig, understøtter RS-485-porten Modbus RTU og DCON ved 9600 bps, N, 8, 1. Separate adresser kan indstilles for hver protokol via hardwarekonfiguration. Modulet forsynes fra 10 ~ 30 VDC, trækker maksimalt 0,5 W og monteres på DIN-skinne.AnvendelserLysstyring i bygningsautomationLyskredse i hjemmeautomationSkift af glødelampe- og LED-forkoblingslaster
