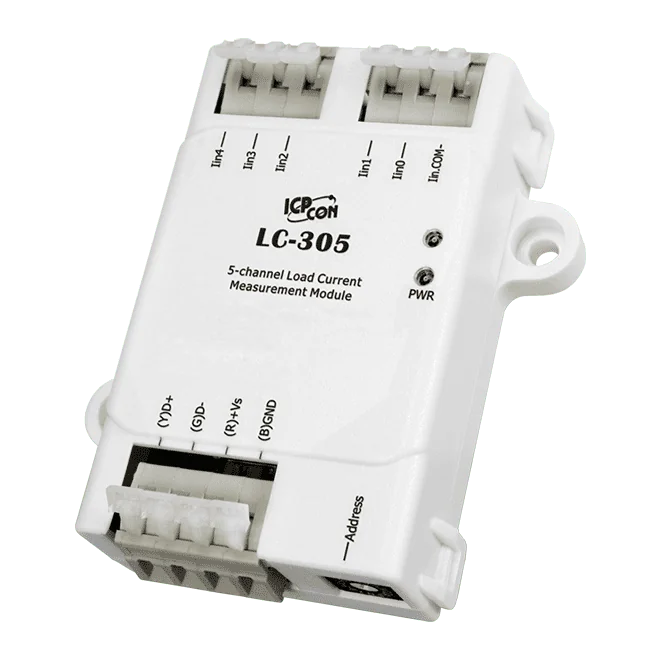

LC-305 5-kanals AC-belastningsstrømmodul, Modbus RTU
5-kanals AC-belastningsstrømmodul til overvågning af lamper og relæers tilstand, med 0 til 5 A indgange og RS-485-kommunikation via Modbus RTU eller DCON.
- Fem AC-belastningsstrømindgangskanaler, hver på 0 til 5 A
- Målenøjagtighed på 3 % af FSR
- Enkelt RS-485-port med understøttelse af Modbus RTU eller DCON, 1200 til 115200 bps
- Hardwarekonfigurerbare adresser til multi-drop-drift
- ESD-beskyttelse på ±4 kV kontakt pr. terminal og EFT-immunitet på ±4 kV
- 2000 VDC intern isolation i modulet
881,87 kr. pr. stk.
| 1-9 stk. | 881,87 kr. | |
|---|---|---|
| 10-30 stk. | 837,03 kr. | −5 % |
| 31+ stk. | 792,19 kr. | −10 % |
Produktinformation "LC-305 5-kanals AC-belastningsstrømmodul, Modbus RTU"
LC-305 CR er et 5-kanals AC-belastningsstrømmodul til lysstyringsapplikationer. Hver kanal accepterer 0 til 5 A AC-indgang ved 50/60 Hz og rapporterer den målte belastningsstrøm via en enkelt RS-485-port, så en styring kan følge tilstanden af hvert lyskredsløb.
Modulet understøtter Modbus RTU eller DCON på sin serielle port, med baudrater fra 1200 til 115200 bps. Hardwareindstillede adresser gør det muligt for flere moduler at dele én bus. Da målingerne opdateres hvert sekund, kan data bruges til at markere en defekt lampe, identificere en lampe der begynder at dæmpe og skal udskiftes, eller registrere kulaflejringer på relækontakter, som kan få dem til at hænge fast.
- Single-ended-tilslutning med en nøjagtighed på 3 % af FSR
- Maksimal belastningsstrøm på 10 A pr. modul COM-punkt og 5 A pr. enkeltbelastning ved 25°C
- Forsynet fra 10 til 30 VDC med beskyttelse mod omvendt polaritet
Anvendelser
- Lysstyring
- Detektering af lampefejl og dæmpning
- Overvågning af relækontakters tilstand
- Overvågning af belastningsstrøm på RS-485-netværk
| Analoge indgange: | 5 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | RS-485 |
| Montage: | Skrue / DIN-skinne |
| Porte: | 1 |
| Produkttype: | AC strømmålingsmodul |
| Protokol: | DCON, Modbus RTU |
| Strømindgang: | 10 ~ 30 VDC |
| Isolation: | 2000 VDC |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV til strøm og kommunikation |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| LED-indikatorer | |
| Status | 1 LED som strømindikator |
| AC-strømindgang | |
| Kanaler | 5 |
| Ledningsføring | Enkeltendet |
| Nøjagtighed | 3 % af FSR |
| Frekvens | 50/60 Hz |
| Strøm | 0 ~ 5 A |
| Maks. belastningsstrøm | 10 A/modul COM-punkt Maks. enkeltbelastningsstrøm 5 A ved 25°C |
| Dataopdateringshastighed | 1 sekund |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| Protokol | Modbus RTU eller DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | 10 ~ 30 VDC |
| Forbrug | 0,7 W maks. |
| Mekanisk | |
| Mål (mm) | 70 x 83 x 29 (W x L x H) |
| Installation | Skruemontering/DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter
Den LC-305/DIN CR måler belastningsstrømmen i fem AC-belysningskredse og sender målingerne over RS-485. Den egner sig til belysningsstyringsinstallationer, hvor ingeniører skal kunne se, om hver lampe fungerer normalt, i stedet for at opdage en fejl på stedet.Strømmålingerne kan bruges til at opdage en lampe, der begynder at svækkes og skal udskiftes, eller et relæ, hvis kontakter kan være ved at klæbe på grund af kulopbygning. Kommunikation sker via Modbus RTU eller DCON, og forskellige adresser kan indstilles via hardwarekonfiguration. Denne DIN-skinnevariant leveres til skinnemontering med dobbelt watchdog og 2000 VDC intern isolation i modulet.5 AC-strømindgange, 0 ~ 5 A, usymmetrisk, 50/60 HzNøjagtighed for belastningsstrømsmåling på 3 % af FSRRS-485-port med understøttelse af Modbus RTU eller DCON, 1200 ~ 115200 bpsHardwareindstillede adresser til netværk med flere moduler10 ~ 30 VDC indgang med beskyttelse mod forkert polaritetDriftsområde -25 ~ +75 °CAnvendelserBelysningsstyring: detektering af lampefejl og svækkelseOvervågning af relækontakters tilstand i belysningskredseOvervågning af belastningsstrøm over RS-485-netværk
