M-7004-G 4-kanals DS18B20 temperatursensormodul, DCON/Modbus RTU

M-7002-G CR er et DIN-skinnemonteret RS-485 I/O-modul, der kombinerer 16-bit analoge indgange, digitale indgange og relæudgange i én enhed. Hver af de fire differentielle analoge kanaler kan konfigureres individuelt til spændings- eller strømområder, og indgangstypen vælges med jumper. Modulet passer til ingeniører, der har brug for præcis måling kombineret med koblingsstyring fra én RS-485-node.De analoge kanaler dækker områder fra ±150 mV op til ±10 V og ±20 mA samt 0 ~ 20 mA og 4 ~ 20 mA. Normal tilstand samples med 10 Hz og 0,1 % af FSR nøjagtighed, mens hurtig tilstand samples med 60 Hz og 0,5 % af FSR. Hver analog indgang er beskyttet mod overspænding op til 240 Vrms, og modulet er internt galvanisk isoleret op til 2500 VDC.De fem digitale indgange er af wet contact-typen med sink- eller source-funktion, og de fire Form A-effektrelæer er dimensioneret til 5 A ved 250 VAC eller 30 VDC. Modbus RTU og DCON understøttes over RS-485-porten ved 1200 ~ 115200 bps. Det grå kabinet (-G) identificerer denne variant af M-7002-serien.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

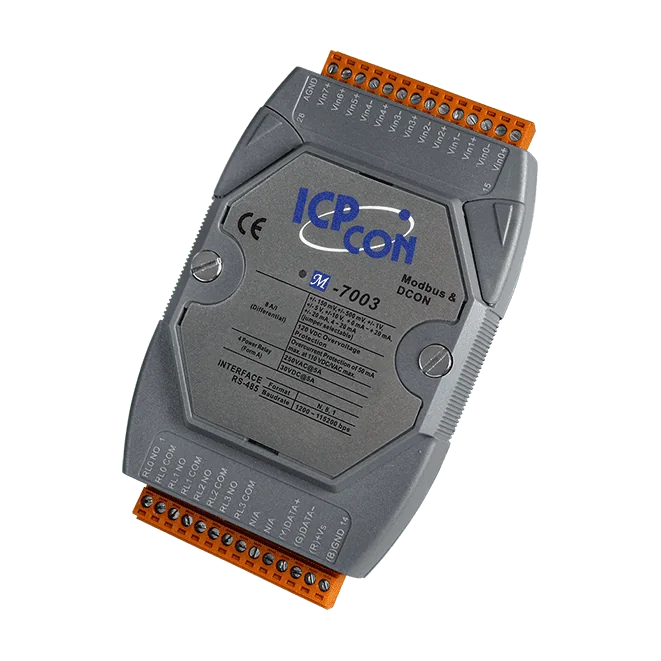

M-7003-G er et RS-485 fjern-I/O-modul, der kombinerer otte 16-bit analogindgange med fire Form A-relæudgange i én enhed til DIN-skinne. Hver analogkanal kan konfigureres med sit eget indgangsområde, hvilket passer til blandede sensorinstallationer, hvor signaltyperne varierer mellem kanalerne. Spændings- eller strømindgang vælges med jumper, og samplingshastigheden kan skiftes mellem normal og hurtig tilstand efter den reaktionstid, der kræves.Modulet er bygget til elektrisk krævende miljøer. Analogkanalerne tåler op til 120 VDC overspænding, og designet omfatter 2500 VDC intern isolation i modulet samt en ESD-rating på 4 kV på hver terminal. En indbygget dobbelt watchdog understøtter drift uden opsyn, mens relæernes power-on- og sikre værdier kan programmeres, så udgangene indtager en defineret tilstand efter opstart eller ved en kommunikationsfejl.M-7003-G er den grå version af M-7003 til ingeniører, der har brug for DCON- eller Modbus RTU-adgang over en fælles RS-485-bus. Typiske anvendelser er bygnings- og fabriksautomation, maskinstyring samt fjernvedligeholdelse og fjerndiagnose.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

M-7005-G CR er et DIN-skinnemonteret remote I/O-modul til temperaturmåling med termistorer. Hver af modulets otte indgangskanaler kan konfigureres separat, så forskellige termistortyper kan køre side om side på samme modul. Der er indbygget understøttelse af en række standard termistorkurver, og brugerdefinerede typer kan tilføjes ved at indtaste Steinhart-koefficienter, hvis en standardkurve ikke passer til sensoren.Der er seks open-collector sink (NPN) digitale udgange til alarmsignalering med programmerbare power-on- og sikre værdier. Åbent kredsløbs-detektion på indgangene hjælper med at identificere brudte sensorledninger. Den interne isolation i modulet er 3000 VDC, og termistorindgangene er beskyttet mod overspænding op til 120 VDC, hvilket passer til installationer med krævende elektriske forhold.Kommunikationen sker via en enkelt RS-485-port, som i software kan indstilles til Modbus RTU eller DCON, med baudrater fra 1200 til 115200 bps. Modulet har en programmerbar dobbelt watchdog til overvågning af både modul og kommunikation. Denne variant med grå kabinet deler hardwarespecifikationer med I-7005.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

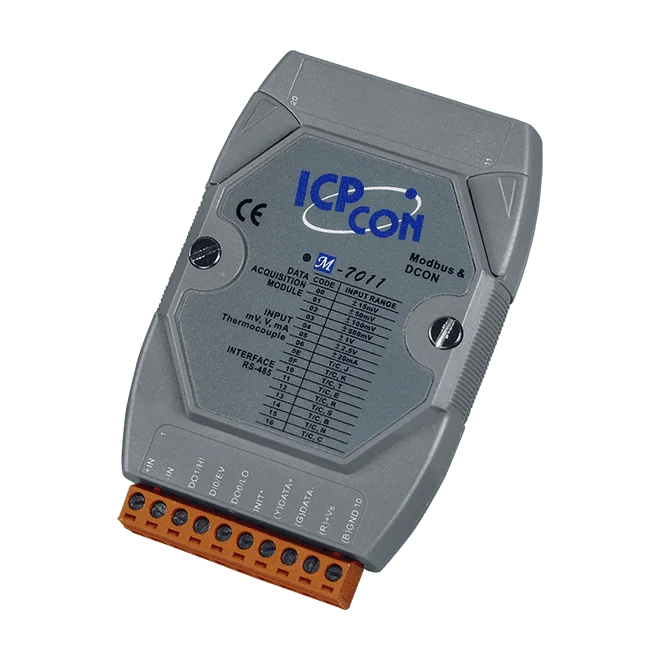

Den M-7011-G (bestillingskode M-7011-G CR) er et enkeltkanals analogt indgangsmodul fra M-7000 RS-485 fjernstyrede I/O-serie. Det accepterer spændings-, strøm- og termoelementsignaler med termoelementtyperne J, K, T, E, R, S, B, N og C og konverterer dem med 16-bit opløsning.Ud over den analoge kanal har modulet en digital indgang, der kan fungere som en 50 Hz hændelsestæller, samt to open-collector digitale udgange, der kan bruges som høj/lav-alarmer. Brudregistrering for termoelementindgange er inkluderet, og der er 3000 VDC intern isolation i modulet.Kommunikation foregår via én RS-485-port med Modbus RTU eller DCON, konfigurerbart via software, ved 1200 ~ 115200 bps. En indbygget dobbelt watchdog og en +10 ~ +30 VDC strømindgang afslutter specifikationen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr
