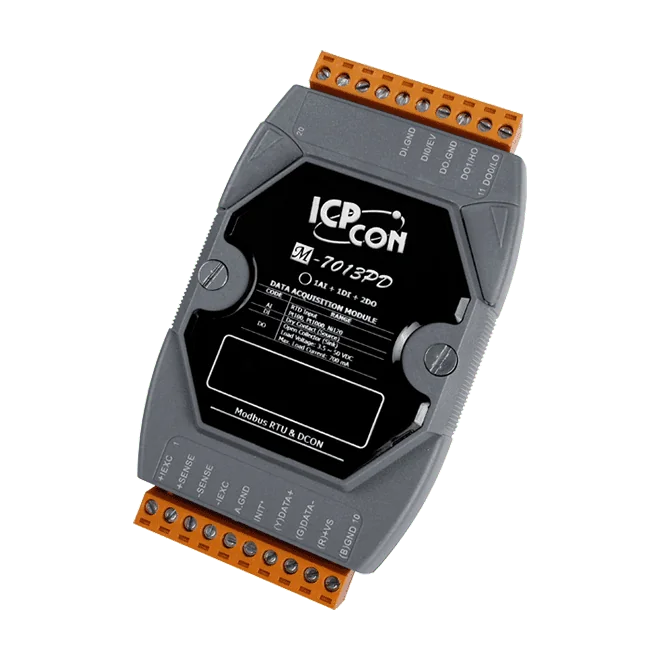

M-7013PD-G 1-kan. RTD-indgangsmodul med DI, DO og LED-display

Den I-7013 CR er et énkanals RTD-indgangsmodul til direkte temperaturmåling med Pt100-, Pt1000- og Ni120-sensorer. Modulet understøtter 2-, 3- og 4-leder sensortilslutning, og ledermodstandskompensation er tilgængelig for 3- og 4-leder-forbindelser, hvilket hjælper med at holde måleafvigelser fra kabelmodstand under kontrol.Hver kanal har 16-bit opløsning, en nøjagtighed på ±0,05 % af FSR og en samplingshastighed på 10 Hz. Detektion af brudt ledning registrerer brudte sensorforbindelser, og modulet leverer 3000 VDC intern isolation mellem dets kredsløb.Kommunikationen sker via én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps og valgbare dataformater. Modulet er designet til montage på DIN-skinne og drives af +10 til +30 VDC i et driftsområde på -25 til +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

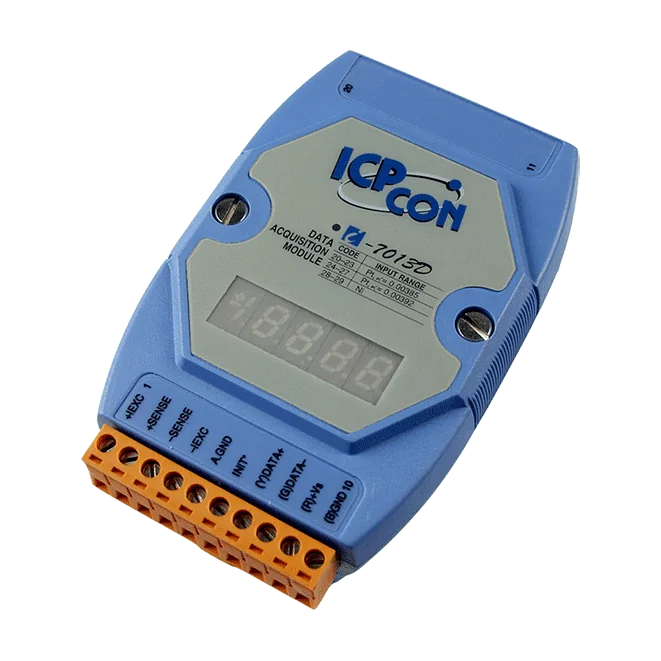

I-7013D CR er et RTD-indgangsmodul med én kanal til direkte temperaturmåling fra Pt100-, Pt1000- og Ni120-sensorer. Det understøtter RTD-tilslutning med 2, 3 og 4 ledere, og der er mulighed for kompensation af ledermodstand ved 3- og 4-leder-tilslutning, hvilket bidrager til at bevare måleNøjagtigheden ved lange sensorkabler.Lokale målinger vises på et 5-cifret 7-segment LED-display, mens RS-485-porten kommunikerer med DCON-protokollen ved 1200 til 115200 bps. Detektion af brud på ledning og en indbygget dobbelt watchdog (modul og kommunikation) hjælper med at finde sensorfejl og holder ubemandede installationer i drift. 3000 VDC isolation mellem modulet og indgangen adskiller indgangen fra resten af modulet.Modulet leveres med et blåt dæksel og er beregnet til montage på DIN-skinne samt en forsyning på 10 til 30 VDC med beskyttelse mod forkert polaritet. Driftsområdet er -25 til +75 °C, og typiske anvendelser er:BygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelse og -diagnoseTestudstyrAnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

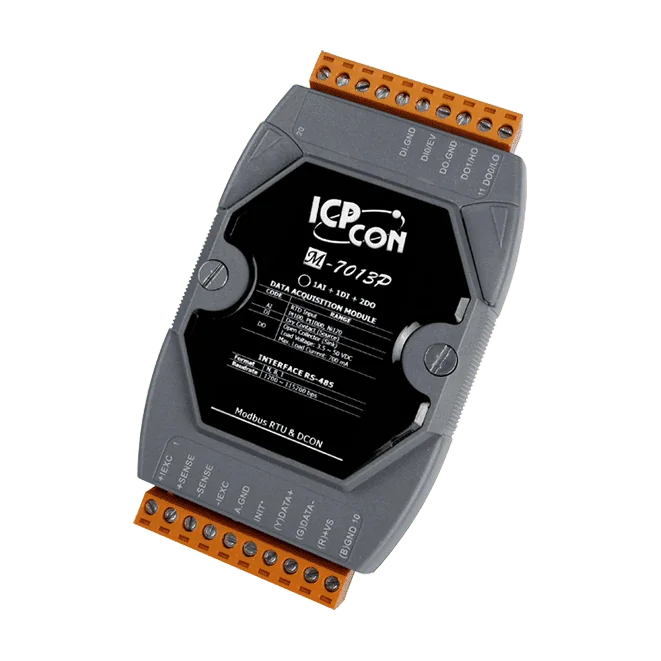

M-7013P-G er et enkanals RTD-temperaturindgangsmodul til DIN-skinnemonterede fjern-I/O. Det understøtter Pt100-, Pt1000- og Ni120-følere med 2-, 3- eller 4-leder-tilslutning og tilbyder elimination af ledermodstand ved 3- og 4-leder-kabling samt åben-leder-detektion, så ingeniører kan overvåge både temperatur og følerkablets integritet.Ud over analogindgangen har modulet en digital indgang, der kan fungere som 50 Hz hændelsestæller, samt to open-collector MOSFET-digitale udgange, som kan konfigureres som høj/lav-alarmer. Begge udgange er af sink-typen med programmerbare tænd- og sikkerhedsværdier og har kortslutningsbeskyttelse.Kommunikation sker via en enkelt RS-485-port, der understøtter Modbus RTU og DCON med baudrater fra 1200 til 115200 bps. Modulet har 3000 VDC intern isolation, en indbygget dobbelt watchdog og arbejder ved +10 til +30 VDC med et driftsområde på -25 til +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den M-7011-G (bestillingskode M-7011-G CR) er et enkeltkanals analogt indgangsmodul fra M-7000 RS-485 fjernstyrede I/O-serie. Det accepterer spændings-, strøm- og termoelementsignaler med termoelementtyperne J, K, T, E, R, S, B, N og C og konverterer dem med 16-bit opløsning.Ud over den analoge kanal har modulet en digital indgang, der kan fungere som en 50 Hz hændelsestæller, samt to open-collector digitale udgange, der kan bruges som høj/lav-alarmer. Brudregistrering for termoelementindgange er inkluderet, og der er 3000 VDC intern isolation i modulet.Kommunikation foregår via én RS-485-port med Modbus RTU eller DCON, konfigurerbart via software, ved 1200 ~ 115200 bps. En indbygget dobbelt watchdog og en +10 ~ +30 VDC strømindgang afslutter specifikationen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr
