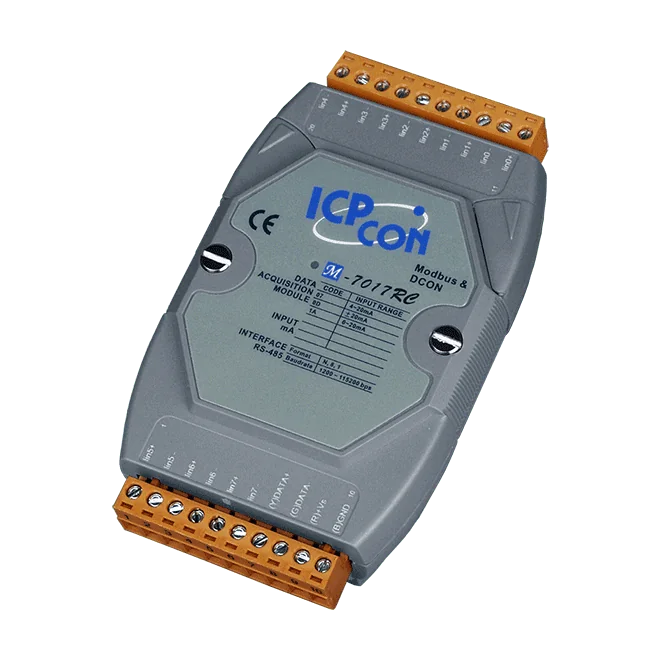

M-7017RC-G 8-kan. strømindgangsmodul med Modbus RTU og DCON

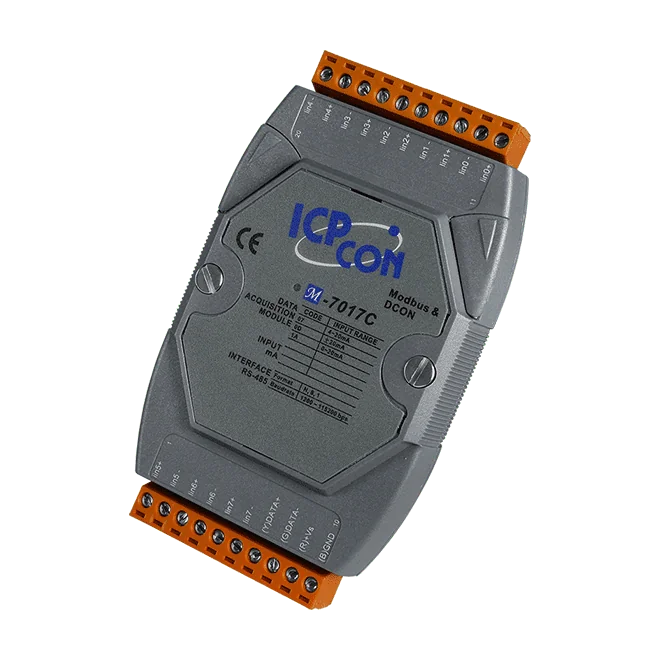

M-7017C-G er et RS-485 I/O-modul med otte kanaler til ingeniører, der kun har behov for at måle strømsignaler. Hvert differentielle indgang måles direkte, så der ikke skal monteres en ekstern shuntmodstand på klemmerne, hvilket gør ledningsføring og idriftsættelse enkel.Modulet kommunikerer via Modbus RTU eller DCON, som kan vælges i konfigurationssoftwaren. Indgangene understøtter ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA med 16-bit opløsning og ±0,1 % af FSR nøjagtighed, og åben ledningsdetektering er tilgængelig for 4 ~ 20 mA-sløjfer. Hardwarespecifikationerne svarer til I-7017C.Denne variant med grå kabinet er den bestillingskode, M-7017C-G, der tilbydes her. Den er beregnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, fjerndiagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

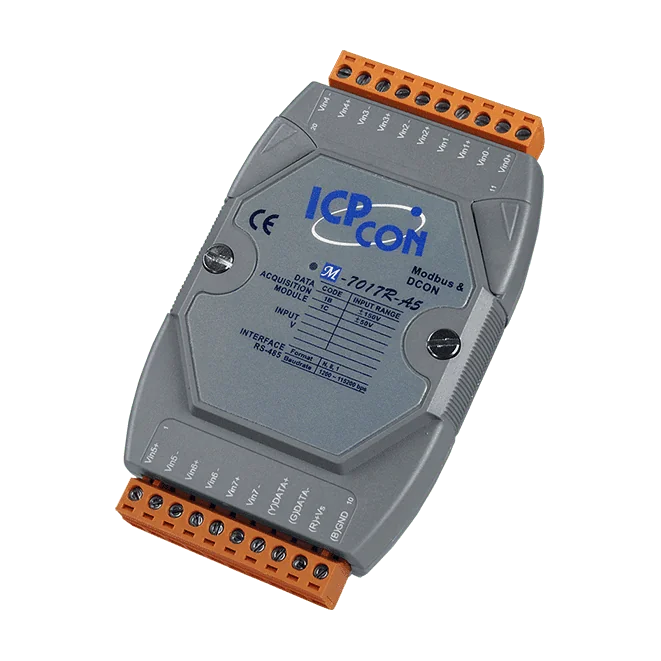

M-7017R-A5-G er et 8-kanals analogindgangsmodul til måling af højspændingssignaler på RS-485-netværk. Hver kanal kan indstilles til et ±50 V- eller ±150 V-område, så modulet egner sig til tavler og udstyr, hvor standard lavspændingsindgange ikke er tilstrækkelige.Modulet tilbyder en valgbar samplingshastighed, hvor der skiftes mellem Normal Mode ved 10 Hz og Fast Mode ved 50 Hz. Beskyttelsen er indbygget med ±200 VDC overspændings- og fællesspændingsbeskyttelse samt 3000 VDC isolation internt i modulet. Hardwaren svarer til I-7017R-A5, og kommunikationen sker via Modbus RTU eller DCON, som vælges i software.Dette er den grå kabinetvariant, leveret med bestillingskoden M-7017R-A5-G CR. Den er beregnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, diagnose- og testudstyr.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

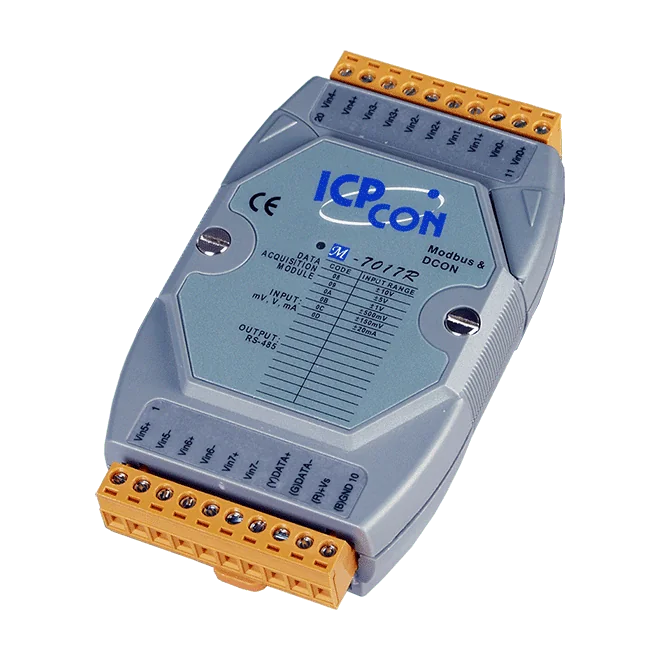

Den M-7017R-G er et differentielt analogindgangsmodul med 8 kanaler til RS-485 fjern-I/O-netværk. Hver kanal accepterer spændings- eller strømsignaler, så ét modul kan dække et bredt udvalg af sensorer og transmittere. Indgangsbeskyttelsen er designet til elektrisk krævende installationer med 240 Vrms overspændingsbeskyttelse og ±200 VDC fællesspændingsbeskyttelse på indgangene.Samplingshastigheden kan indstilles til normal tilstand (10 Hz, 0,1 % af FSR) eller hurtig tilstand (60 Hz, 0,5 % af FSR), så ingeniører kan afveje nøjagtighed mod opdateringshastighed. Kanalerne kan konfigureres individuelt, og modulet kommunikerer via Modbus RTU eller DCON, valgt gennem softwarekonfiguration. En indbygget dobbelt watchdog overvåger både modulet og kommunikationen.Suffikset -G angiver versionen med gråt kabinet. Strømområdet 4 ~ 20 mA kræver en ekstern 125 Ω modstand som tilbehør, og åbenledningsdetektering er kun tilgængelig for 4 ~ 20 mA-indgange. Modulet er specificeret til driftstemperaturen -25 ~ +75 °C og forsynes fra +10 ~ +30 VDC.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

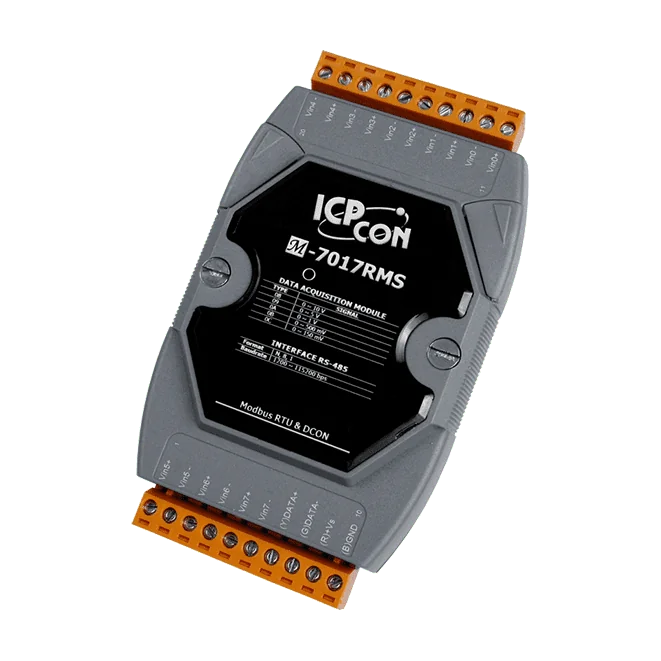

Den M-7017RMS-G CR er et RS-485 remote I/O-modul til måling af AC-signaler. Det har otte differentielle indgange, der beregner True RMS-værdien af komplekse bølgeformer og rapporterer resultatet som en DC-værdi, så målingen forbliver nøjagtig på ikke-sinusformede signaler såvel som rene sinusbølger.Hver kanal kan konfigureres individuelt over fem indgangsområder, fra 0 ~ +150 mVrms op til 0 ~ +10 Vrms. Modulet er fabrikskalibreret med ±0,15% nøjagtighed ved 50/60 Hz og understøtter standard driftsfrekvenser fra 45 Hz til 10 kHz. Indbygget 2500 VDC intern isolation og ±35 VDC overspændingsbeskyttelse hjælper med at beskytte modulet og det øvrige system.Modulet konfigureres og læses over en enkelt RS-485-port ved hjælp af Modbus RTU eller DCON med baudrater fra 1200 til 115200 bps. Det kører på en +10 ~ +30 VDC forsyning med beskyttelse mod omvendt polaritet, monteres på DIN-skinne og fungerer ved -25 ~ +75 °C. Varianten med gråt dæksel er velegnet til panelinstallationer i bygnings-, fabriks- og maskinautomation.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
