M-7017RMS-G 8-ch True RMS analog input-modul, RS-485 Modbus RTU/DCON

M-7017R-A5-G er et 8-kanals analogindgangsmodul til måling af højspændingssignaler på RS-485-netværk. Hver kanal kan indstilles til et ±50 V- eller ±150 V-område, så modulet egner sig til tavler og udstyr, hvor standard lavspændingsindgange ikke er tilstrækkelige.Modulet tilbyder en valgbar samplingshastighed, hvor der skiftes mellem Normal Mode ved 10 Hz og Fast Mode ved 50 Hz. Beskyttelsen er indbygget med ±200 VDC overspændings- og fællesspændingsbeskyttelse samt 3000 VDC isolation internt i modulet. Hardwaren svarer til I-7017R-A5, og kommunikationen sker via Modbus RTU eller DCON, som vælges i software.Dette er den grå kabinetvariant, leveret med bestillingskoden M-7017R-A5-G CR. Den er beregnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, diagnose- og testudstyr.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den M-7017R-G er et differentielt analogindgangsmodul med 8 kanaler til RS-485 fjern-I/O-netværk. Hver kanal accepterer spændings- eller strømsignaler, så ét modul kan dække et bredt udvalg af sensorer og transmittere. Indgangsbeskyttelsen er designet til elektrisk krævende installationer med 240 Vrms overspændingsbeskyttelse og ±200 VDC fællesspændingsbeskyttelse på indgangene.Samplingshastigheden kan indstilles til normal tilstand (10 Hz, 0,1 % af FSR) eller hurtig tilstand (60 Hz, 0,5 % af FSR), så ingeniører kan afveje nøjagtighed mod opdateringshastighed. Kanalerne kan konfigureres individuelt, og modulet kommunikerer via Modbus RTU eller DCON, valgt gennem softwarekonfiguration. En indbygget dobbelt watchdog overvåger både modulet og kommunikationen.Suffikset -G angiver versionen med gråt kabinet. Strømområdet 4 ~ 20 mA kræver en ekstern 125 Ω modstand som tilbehør, og åbenledningsdetektering er kun tilgængelig for 4 ~ 20 mA-indgange. Modulet er specificeret til driftstemperaturen -25 ~ +75 °C og forsynes fra +10 ~ +30 VDC.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

M-7017RC-G er et 8-kanals analogt indgangsmodul til måling af strømsignaler på et RS-485-netværk. Den indbyggede modstand betyder, at strømmen kan aflæses direkte fra sløjfen, så der ikke er behov for at montere en ekstern shuntmodstand, hvilket forenkler ledningsføring og idriftsætning.Modulet er rettet mod mere krævende installationer. Det tilbyder ±200 VDC fællesspændingsbeskyttelse på strøminputtene, 4 kV ESD-beskyttelse på hver terminal og 3000 VDC isolation mellem modulet og bussen. Samplingen kan skiftes mellem Normal-tilstand (10 Hz) og Fast-tilstand (60 Hz), og der er åbentrådsdetektion for 4 ~ 20 mA-indgange.Denne grå (-G) variant kommunikerer over en enkelt RS-485-port med Modbus RTU eller DCON, konfigureret via software. Den egner sig til bygnings-, fabriks- og maskinautomation samt fjernvedligeholdelse, diagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

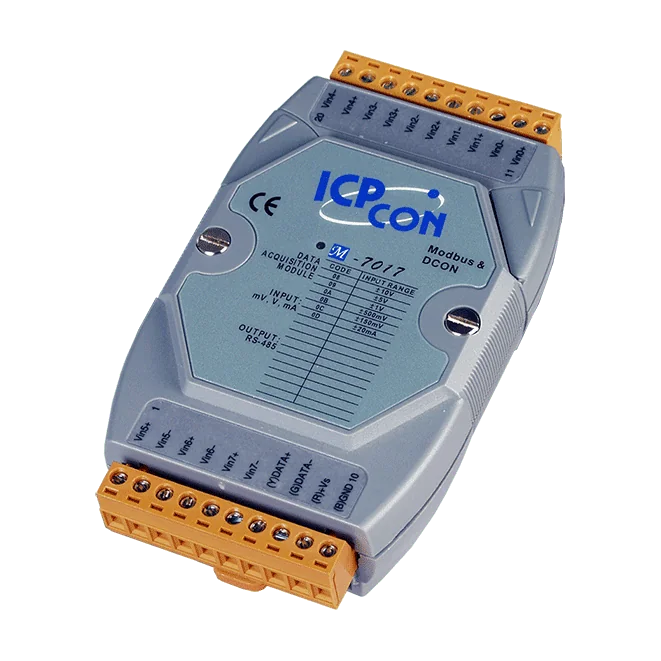

M-7017-G CR er et RS-485 analogindgangsmodul med otte differentielle kanaler, hvor hver kanal kan modtage enten spændings- eller strømsignaler inden for samme indgangsområde. Ingeniører kan konfigurere protokollen Modbus RTU eller DCON i software, hvilket gør modulet velegnet til distribueret måling i fjern-I/O-netværk.Indgangsopløsningen er 16 bit med en nøjagtighed på ±0,1 % af FSR. Spændingsområderne går fra ±150 mV til ±10 V, og strømområderne dækker ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA. Området 4 ~ 20 mA kræver en valgfri ekstern 125 Ω modstand, og der er åbenlednings-detektion for dette område. Kanalerne er galvanisk isoleret fra modulet med 3000 VDC og beskyttet mod overspænding på ±120 VDC.Den indbyggede dobbelte watchdog overvåger både modulet og kommunikationen, og modulet er designet til DIN-skinnemontage med en strømindgang på +10 ~ +30 VDC. Versionen med grå kabinet er RoHS-mærket.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
