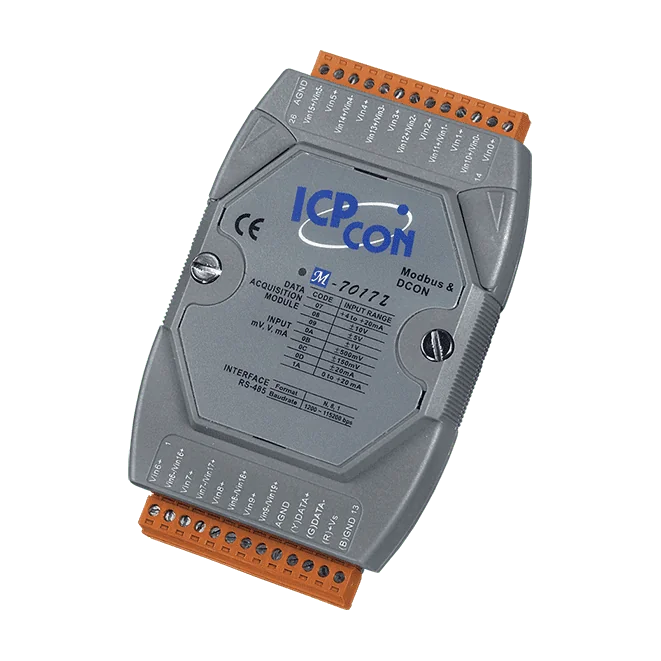

M-7017Z-G 10/20-ch Analogt indgangsmodul, høj spændingsbeskyttelse, RS-485

Den I-7017Z-G er et DIN-skinnemonteret analogt indgangsmodul til ingeniører, der skal måle spændings- eller strømsignaler på en støjfyldt eller højspændingsindgangsside. Det tilbyder 10 differentielle eller 20 single-ended kanaler, hvor kanaltilstanden vælges i software. Hver kanal kan tildeles sit eget indgangsområde, så forskellige signaltyper kan deles på ét modul.Indgangsbeskyttelse er en af de største styrker. Modulet tåler 240 Vrms overspænding og ±200 VDC fællesspænding, og begrænser overstrøm til 50 mA ved 110 VDC. Spændings- og strømindgang vælges med jumper, og der er åbenkredsdetektion pr. kanal til 4 ~ 20 mA-sløjfer. 16-bit omformeren kan køre i Normal-tilstand ved 10 Hz for højere nøjagtighed (±0,1 % af FSR) eller i Fast-tilstand ved 60 Hz (±0,5 % af FSR).Kommunikation sker over en enkelt RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps (N, 8, 1). Isolationen er specificeret til 3000 VDC internt i modulet, og den indbyggede dobbelte watchdog dækker både modulet og kommunikationen. Enheden forsynes fra +10 ~ +30 VDC og er specificeret til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

M-7017-G CR er et RS-485 analogindgangsmodul med otte differentielle kanaler, hvor hver kanal kan modtage enten spændings- eller strømsignaler inden for samme indgangsområde. Ingeniører kan konfigurere protokollen Modbus RTU eller DCON i software, hvilket gør modulet velegnet til distribueret måling i fjern-I/O-netværk.Indgangsopløsningen er 16 bit med en nøjagtighed på ±0,1 % af FSR. Spændingsområderne går fra ±150 mV til ±10 V, og strømområderne dækker ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA. Området 4 ~ 20 mA kræver en valgfri ekstern 125 Ω modstand, og der er åbenlednings-detektion for dette område. Kanalerne er galvanisk isoleret fra modulet med 3000 VDC og beskyttet mod overspænding på ±120 VDC.Den indbyggede dobbelte watchdog overvåger både modulet og kommunikationen, og modulet er designet til DIN-skinnemontage med en strømindgang på +10 ~ +30 VDC. Versionen med grå kabinet er RoHS-mærket.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

M-7017C-G er et RS-485 I/O-modul med otte kanaler til ingeniører, der kun har behov for at måle strømsignaler. Hvert differentielle indgang måles direkte, så der ikke skal monteres en ekstern shuntmodstand på klemmerne, hvilket gør ledningsføring og idriftsættelse enkel.Modulet kommunikerer via Modbus RTU eller DCON, som kan vælges i konfigurationssoftwaren. Indgangene understøtter ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA med 16-bit opløsning og ±0,1 % af FSR nøjagtighed, og åben ledningsdetektering er tilgængelig for 4 ~ 20 mA-sløjfer. Hardwarespecifikationerne svarer til I-7017C.Denne variant med grå kabinet er den bestillingskode, M-7017C-G, der tilbydes her. Den er beregnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, fjerndiagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

M-7017R-A5-G er et 8-kanals analogindgangsmodul til måling af højspændingssignaler på RS-485-netværk. Hver kanal kan indstilles til et ±50 V- eller ±150 V-område, så modulet egner sig til tavler og udstyr, hvor standard lavspændingsindgange ikke er tilstrækkelige.Modulet tilbyder en valgbar samplingshastighed, hvor der skiftes mellem Normal Mode ved 10 Hz og Fast Mode ved 50 Hz. Beskyttelsen er indbygget med ±200 VDC overspændings- og fællesspændingsbeskyttelse samt 3000 VDC isolation internt i modulet. Hardwaren svarer til I-7017R-A5, og kommunikationen sker via Modbus RTU eller DCON, som vælges i software.Dette er den grå kabinetvariant, leveret med bestillingskoden M-7017R-A5-G CR. Den er beregnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, diagnose- og testudstyr.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
