MN-SERVO-DAA Motionnet enkeltakse-motion control-modul til Delta ASDA-A/A2

MN-SERVO-MJ3 CR er et enkeltakset udvidelsesmodul til distribueret bevægelsesstyring over Motionnet. Det monteres direkte i en Mitsubishi MELSERVO-J3/J4 servodriver og forbindes til styringen med et standard Cat.5 LAN-kabel, hvilket reducerer ledningsføringen mellem driver og styring. Op til 64 enkeltaksede moduler kan dele én seriel linje, hvilket gør modulet til et praktisk valg i meget integrerede maskindesigns.Denne bestillingskode er versionen med fjederklemrækker, så der ikke kræves en ekstra klemmeplade til feltinstallationen. Modulet leverer en maksimal pulsudgang på 6,6 MHz, 2-akset cirkulær interpolation, multiakset lineær interpolation og T/S-kurve acceleration og deceleration, med sensorindgange for nedbremsning, referencepunkt og positive og negative endestop på hver akse.Strøm, kommunikation og I/O er trevejs-isolerede, med 1000 V isolation på 24VDC-indgangen. Driftsområdet er 0 ~ +60 °C, og modulet er forsynet med CE-, UKCA-, RoHS- og WEEE-mærkning.AnvendelserDistribueret flerakset bevægelsesstyring i meget integreret maskinautomationPositioneringsstyring af Mitsubishi MELSERVO-J3/J4 servoakser

Den MN-SERVO-PA4 CR tilføjer en enkelt bevægelsesakse til et distribueret Motionnet-styrenetværk og monteres direkte på en Panasonic MINAS A4-servodriver. Modulerne forbindes i serie med standard Cat.5 LAN-kabel, hvilket reducerer ledningsføringen mellem driver og controller i kompakte maskindesigns.Hvert modul håndterer pulsudgang op til 6,6 MHz, encoderindgang og servogrænsefladens signaler (SVON, ERC, ALM_RST, ALM, RDY, INP). Indgange for grænsesensorer, referencesensorer og nedbremsningssensorer pr. akse, softwaregrænser og et udgangssignal for positionssammenligning understøtter sikre og gentagelige bevægelsessekvenser. En Motionnet-linje kan forsyne op til 64 akser.Tre-vejs isolation mellem forsyning, kommunikation og I/O forbedrer støjimmuniteten og beskytter enheden. Fjederklemrækker er monteret som standard, så der ikke kræves en ekstra klemmeplade. Modulet arbejder ved 0 til +60 °C.AnvendelserDistribueret enkeltakset bevægelseskontrol på Panasonic MINAS A4-servodrivereHøjt integreret maskinautomation

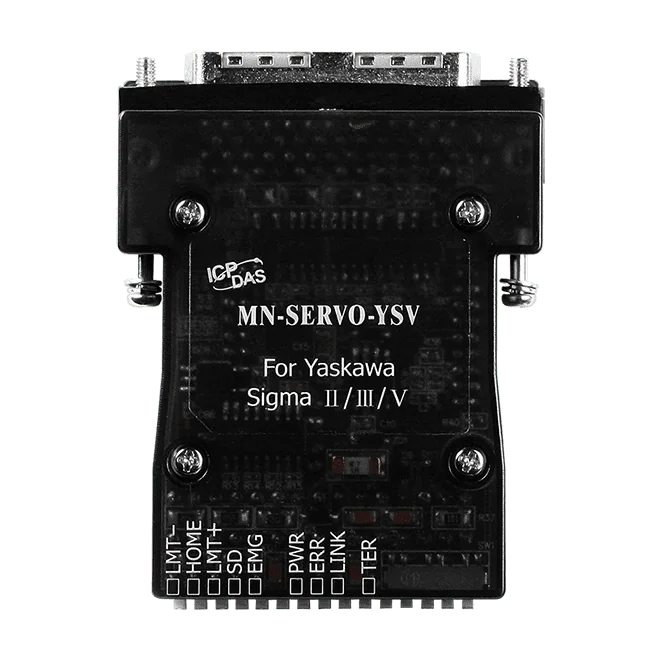

Med MN-SERVO-YSV CR udvides det distribuerede motion control på et Motionnet-feltbus med en enkelt servoakse. Modulet monteres direkte på en Yaskawa Sigma II/III/V servodriver og forbindes til styringen via et seriel Cat.5 LAN-kabel, hvilket reducerer ledningsføringen mellem driverne og styringen. Det egner sig til kompakte, højt integrerede maskinautomationsløsninger.Hvert modul tilsluttes via sine fjederklemmeklemrækker, så der ikke kræves en ekstra klemmeplade. Det serielle LAN-kabel mellem modulerne er den eneste ledningsføring, der kræves mellem modulerne, og en seriel linje kan forbinde op til 64 enkeltakse-moduler.Bevægelsesfunktionerne omfatter lineær interpolation på tværs af flere akser, 2-akset cirkulær interpolation og T/S-kurve acceleration og deceleration. Hastighed og position kan ændres under drift. Hver akse har indgange til slow-down, home samt positive og negative endesensorer, og modulet tilbyder softwaregrænser og en compare trigger-udgang. Forsyning, kommunikation og I/O er tre-vejs isolerede for bedre støjimmunitet og beskyttelse af udstyret.AnvendelserDistribueret multiakset motion control i maskinautomationServoakseudvidelse til maskiner drevet af Yaskawa Sigma II/III/V

Den MN-SERVO-DAA-EC CR er et distribueret single-akse motion control-modul, der forbindes direkte til en Delta ASDA-A/A2 servodriver og udvider et Motionnet-netværk. Hvert modul kædes til det næste med et seriel Cat.5 LAN-kabel, hvilket reducerer kabelføringen mellem drivere og controlleren i integrerede maskinautomationsprojekter.Bevægelsesfunktionerne omfatter trapezformet og S-kurve acceleration og deceleration, multi-akse lineær interpolation, 2-akse cirkulær interpolation samt mulighed for at ændre hastighed og position under kørsel. Hver akse har slow-down-, home-, positive og negative endestopsensorindgange, samt softwaregrænser og compare trigger-udgang. Der kan styres op til 64 akser pr. linje.Denne CR-variant bruger en e-CON Mini-Clamp-stik, som gør det lettere at afslutte ledningerne og efterlader mindre snavs end konventionel ledningsføring. Forsyning, kommunikation og I/O er tre-vejs isoleret for bedre støjimmunitet og beskyttelse af enheden. Modulet er specificeret til 24 VDC ±5 % indgang og et driftsområde på 0 ~ +60 °C.AnvendelserDistribueret single-akse motion control på et Motionnet-feltbusIntegreret maskinautomation med Delta ASDA-A/A2 servodrev
