PCI-1002LU Universal PCI Multifunktions-DAQ-kort, 110 kS/s 32-kanals AI
Universelt PCI multifunktions-DAQ-kort med 32 enkeltendede eller 16 differentielle 12-bit analoge indgange ved op til 110 kS/s samt 16 TTL digitale indgange og udgange. Inkluderer CA-4002 D-Sub-stik.
- Maksimal samplingshastighed på 110 kS/s med PCI-1002LU-varianten med lav forstærkning
- 32 enkeltendede eller 16 differentielle 12-bit analoge indgangskanaler
- Forstærkningsindstillinger på 1, 2, 4 og 8, med bipolære områder fra ±10 V ned til ±1,25 V
- 16 digitale indgangs- og 16 digitale udgangskanaler, 5 V/TTL
- Pull-high- og pull-low-modstande på digitale indgange for forudbestemt status
- Universel PCI-grænseflade der understøtter 3,3 V og 5 V bus, 32-bit, 33 MHz
2.869,86 kr. pr. stk.
| 1-9 stk. | 2.869,86 kr. | |
|---|---|---|
| 10-30 stk. | 2.727,86 kr. | −5 % |
| 31+ stk. | 2.585,87 kr. | −10 % |

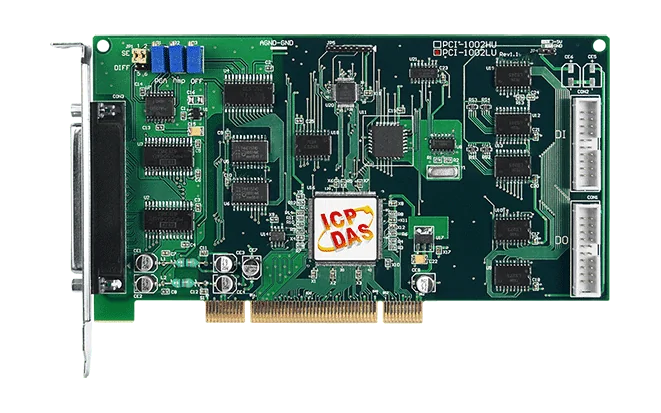

Produktinformation "PCI-1002LU Universal PCI Multifunktions-DAQ-kort, 110 kS/s 32-kanals AI"
PCI-1002LU CR er et universelt PCI-dataopsamlingskort til ingeniører, der har brug for en 12-bit analog indgangsdel med digitale I/O på samme kort. Det understøtter både 3,3 V og 5 V PCI-bussen og tilbyder 32 enkeltendede eller 16 differentielle analoge indgangskanaler, samplet med op til 110 kS/s i lavforstærknings-området.
Kortet har også 16 digitale indgangskanaler og 16 digitale udgangskanaler, alle 5 V/TTL. Pull-high- og pull-low-modstandene på de digitale indgange gør det muligt at forudbestemme status, når en kanal er frakoblet eller afbrudt, i stedet for at den flyder. Det tilbydes som en nem erstatning for PCI-1002L/H, uden at eksisterende software eller driver skal ændres.
Driverunderstøttelsen omfatter Linux, DOS og Windows, med en DLL og ActiveX-kontrol. Der leveres eksempelprogrammer til en række C/C++-, Delphi-, Visual Basic-, C#.NET-, Visual Basic.NET- og LabVIEW-miljøer. Bestillingskoden inkluderer én CA-4002 D-Sub-stik.
Anvendelser
- Laboratorieautomation
- Produktionstest
- Sensorinterface
| Analoge indgange: | 32 enkeltendet / 16 differentiel |
|---|---|
| Digitale indgange: | 16 |
| Digitale udgange: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | Universal PCI (3,3 V/5 V) |
| Produkttype: | DAQ-multifunktionskort |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Analogindgang | |
| Kanaler | 32 enkeltendet/16 differentiel |
| Område | PCI-1002LU： Forstærkning: 1, 2, 4, 8 Bipolart område: ±10 V, ±5 V, ±2,5 V, ±1,25 V PCI-1002HU： Forstærkning: 1, 10, 100, 1000 Bipolart område: ±10 V, ±1 V, ±0,1 V, ±0,01 V |
| Opløsning | 12-bit |
| Nøjagtighed | 0,01 % af FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighed | PCI-1002LU：110 kS/s maks. PCI-1002HU：44 kS/s maks. |
| Indgangsimpedans | 10 MΩ/6 Pf |
| Overspændingsbeskyttelse | Kontinuerlig ±35 Vp-p |
| Nuldrift | ±4 ppm/°C af FSR |
| Udløsertilstand | Software, intern programmerbar pacer, ekstern (5 V/TTL) |
| Dataoverførsel | Polling, afbrydelse |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 2,4 mA Source: 0,8 mA |
| Responshastighed | 1,0 MHz (typisk) |
| Timer/tæller/frekvens | |
| Kanaler | 3 (uafhængig x 1/intern pacer x 1/ekstern pacer x 1) |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| Indgangsfrekvens | 10 MHz maks. |
| Referenceclock | Intern: 4 MHz |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 16-bit |
| Strøm | |
| Forbrug | 960 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 105 x 188 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
2AB125R er en DIP-modstand på 125 ohm med en snæver tolerance på 0,1 % og en effektklasse på 1/4 W. Metalfilmkonstruktionen giver en temperaturkoefficient på 50 ppm/℃, hvilket passer til kredsløb, hvor en stabil og veldefineret modstandsværdi er vigtig.Ingeniører vælger typisk denne komponent, når der kræves en præcis fast værdi på et print i DIP-format, og RoHS-certificeringen er relevant, hvor overholdelse af RoHS er specificeret.Modstand: 125 ohmTolerance: 0,1 %Effektklasse: 1/4 WTemperaturkoefficient: 50 ppm/℃

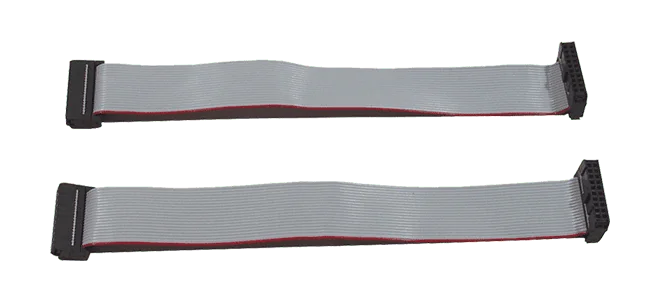

Fladkabel, 20-polet, 20 cm (1 sæt med 2 kabler).
Fladkabel, 20-polet, 1 m.
Fladkabel, 20-polet, 2 m.
DB37 hankabel til hanstik, 1 m.
DB37 hankabel til hankabel, tynd monolitisk design (højhastighed), 1,5 m.
DB37 hankabel, han til han, tynd monolitisk konstruktion (højhastighed), 3 m.
Den DB-16P CR er et 16-kanals isoleret digitalt input-daughter board til A-82X-kortet, alle 812pg-, 711-, 726- eller 720-serie-kort og PCI-Bus multifunktionskort. Hver kanal bruger en bi-directional optokobler med en modstand til strømmåling, så kortet fungerer med både DC- og AC-input.Brug det til at måle DC-signaler fra TTL-niveauer op til 24 V eller et bredt område af AC-signaler. Optisk isolation beskytter værtscomputeren mod store fællesspændinger, jordsløjfer og spændingsspidser, som er almindelige i industrielle miljøer.ON-niveau: 2,8 VDC~24VDC (maks.), eller 4 VAC~24VAC (maks.) ved 1KHzOFF-niveau: 1 VDC (maks.), eller 1 VAC (maks.) ved 1KHzResponstid: 20us uden filter / 2,2ms med filterStrømforbrug: 12V / 0,53A ; 5V / 0,2AAnvendelserIsoleret digital input-målingEnergistyringTestautomationProcesregulering

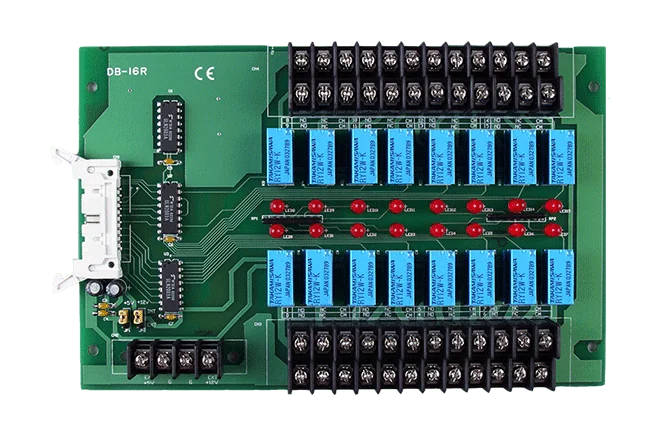

DB-16R er et daughter board med 16 relæudgange, som gør det muligt for en digital udgangsport at skifte 16 Form C-relæer. Hvert relæ aktiveres ved at anlægge et 5 V-signal på sin kanal på 20-polet flatkabelstik, så kortet kan styres direkte fra et A-82X, et DIO-64 eller en anden kompatibel digital udgangsport.Hvert relæ har en indikator-LED, som lyser, når relæet er aktivt. Det gør det nemt at kontrollere kanalstatus under idriftsættelse og fejlfinding. Feltledninger tilsluttes via skrueklemmer, og der er en separat skrueklemme-strømindgang, så kortet ikke trækker sin forsyning fra værts-pc'en.Relækontaktbelastning: 0,5 A ved 120 VAC eller 1 A ved 24 VDCAktiveringstid 6 ms, frigivelsestid 3 msInkluderer CA-2010 flatkabel, 20-polet, 1 mAnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesstyring

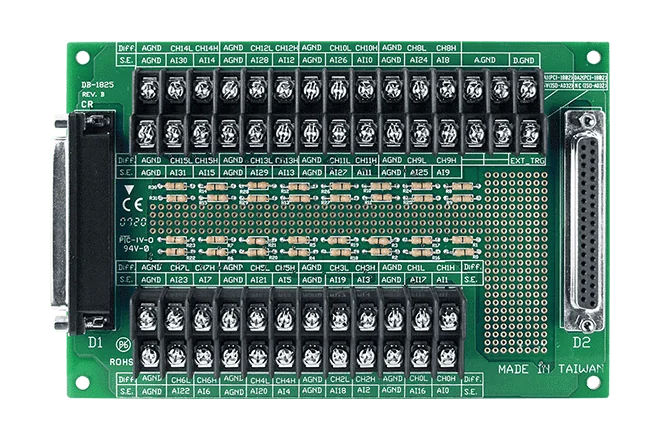

DB-1825 CR er en DB37-printklemme med hunstik, der giver ingeniører en praktisk måde at tilslutte feltsignaler til dataopsamlingskortene PCI-1202U, PCI-1602U og PCI-1802U. Forbindelsen etableres via et enkelt 37-polet kabel, og klemmerne giver 32 enkeltendede kanaler og 16 differentielle kanaler.Bestillingskoden inkluderer et CA-3710-kabel (DB37 han til han, 45º, 1 m), så printet kan tilsluttes DAQ-kortet direkte fra start. Printet har desuden tomme pads til brudregistrering, et lavpasfilter, en strømshunt og en spændingsdeler, som monteres ved manuel lodning, når det er nødvendigt.Printet måler 170 mm x 114 mm og er specificeret til en driftstemperatur på 0~ +60 °C, en opbevaringstemperatur på -30 ~ +80 °C og et fugtighedsområde på 10% ~ 90%, ikke-kondenserende.AnvendelserTilslutning af feltsignaler til dataopsamlingskortene PCI-1202U, PCI-1602U og PCI-1802UTilføjelse af brugermonteret signalbehandling såsom filtrering, strømshunt eller spændingsdeling på printet
DN-20 CR er en DIN-skinnemonteret I/O-forbindelsesblok, der fordeler to 20-polede stiftlister ud til pin-til-pin skrueklemmer, hvilket giver ingeniører en praktisk måde at tilslutte feltsignaler i et styreskab på i stedet for at afslutte flade kabler direkte.Hver 20-polet stiftliste er ført til sit eget sæt skrueklemmer med 5,08 mm stigning, så ledningsføringen kan kontrolleres og serviceres uden at forstyrre kabeltilslutningerne. Pladen leveres med to CA-2010 flade kabler, hver med 20 poler og 1 m længde, til tilslutning på stiftlistesiden.Pladen er specificeret til drift ved 0 ~ 60 °C og er forsynet med CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringsmærker. De samlede mål er 147 mm x 75 mm.AnvendelserFeltledningsføring til I/O-forbindelser med 20-polet stiftlisteInstallation i styreskab på DIN-skinne
DN-20-381 er et DAQ-daughter board, der fører to 20-polede headere ud til skrueklemmer med pin-til-pin-forbindelse. Det giver ingeniører en praktisk måde at forbinde I/O-signaler fra en 20-polet header til feltforbindelser. Boardet er beregnet til DIN-skinnemontage i et kabinet og har en klemmepitch på 3,81 mm.Der medfølger to CA-2010 flatkabler (20-polet, 1 m), så boardet kan tilsluttes en kompatibel headerkilde direkte ud af kassen. Boardet måler 103 mm x 86 mm og er godkendt til en driftstemperatur på 0 ~ 60°C.DN-20-381 er mærket med CE, UKCA, FCC og WEEE. Kontrollér headerlayoutet på dit værtsboard inden bestilling, da klemmeboardet er beregnet til I/O via 20-polet header.AnvendelserForbindelse af feltsignaler fra I/O på 20-polet header-DAQ-daughter board til skrueklemmerKabinetinstallationer med DIN-skinnemonterede klemmer
Lignende produkter
PCI-1002LU/S CR er et universelt 3,3 V/5 V PCI-multifunktions-DAQ-kort til ingeniører, der har brug for hurtig analog indgang sammen med digital I/O i en pc. LU-varianten bruger analog indgang med lav forstærkning med op til 110 kS/s, og kortet er positioneret som direkte erstatning for PCI-1002L/H uden krav om ændringer i software eller drivere.Kortet har 32 enkeltendede eller 16 differentielle 12-bit analoge indgangskanaler, 16 digitale indgange og 16 digitale udgange, alle med 5 V/TTL-niveauer. Pull-up- og pull-down-modstande på DI-kanalerne gør det muligt at definere indgangstilstanden, når en kanal er afbrudt eller frakoblet, i stedet for at den flyder.Denne bestillingskode inkluderer et CA-3710 D-Sub-kabel. Drivere og en DLL med ActiveX-kontrol leveres til Linux, DOS og Windows, med eksempelprogrammer til flere C/C++-, Delphi-, Visual Basic-, C#- og LabVIEW-miljøer.AnvendelserLaboratorieautomationProduktionstestSensorinterface
PCI-1002HU CR er højforstærknings-varianten med 44 kS/s i PCI-1002-serien, et universelt PCI-multifunktionskort til indsamling af analoge signaler sammen med digitale I/O i en pc. Det universelle 3,3 V/5 V PCI-interface passer til en bred vifte af værtssystemer, og kortet understøtter Card ID via en SMD-kontakt, så kort kan identificeres i opsætninger med flere kort.Den analoge frontend tilbyder 32 enkeltendede eller 16 differentielle kanaler med 12-bit opløsning, med forstærkninger på 1, 10, 100 og 1000 samt bipolare områder fra ±10 V ned til ±0,01 V. Seksten digitale 5 V/TTL-indgange med pull-up- og pull-down-modstande gør det muligt at give en uforbundet eller afbrudt indgang en defineret tilstand, og seksten digitale 5 V/TTL-udgange er til rådighed til styreopgaver. Kortet indeholder én CA-4002 D-Sub-konnektor.Softwaren understøtter Linux, DOS og Windows med en DLL, en ActiveX-kontrol og eksempelprogrammer til en række udviklingssprog, herunder C#.NET, Visual Basic.NET og LabVIEW, så brugerne kan bygge deres egne applikationer.AnvendelserLaboratorieautomationProduktionstestSensorinterface

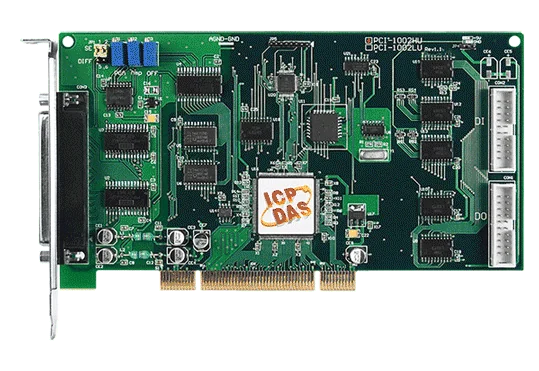

Den PCI-1002HU/S CR er et universelt PCI-multifunktions data acquisition-kort til ingeniører, der har brug for en 32-kanals, 12-bit analogindgang med op til 44 kS/s sammen med 16 TTL-digitale indgange og 16 TTL-digitale udgange. Det virker i både 3,3 V og 5 V PCI-slots, og dets højforstærkede indgangsområde egner sig til signaler på lavt niveau. Denne variant leveres med et CA-3710 D-Sub-kabel.Analogindgangene kan konfigureres som 32 enkeltendede eller 16 differentielle kanaler med forstærkninger på 1, 10, 100 og 1000 og bipolære områder fra ±10 V ned til ±0,01 V. Triggering kan ske via software, en intern programmerbar pacer eller et eksternt 5 V/TTL-signal, og data kan overføres via polling eller interrupt. De digitale indgange har pull-up- og pull-down-modstande, så en kanal holder en defineret tilstand, når den er afbrudt eller frakoblet.Kortet understøttes af en DLL, en ActiveX-kontrol og eksempelprogrammer til flere programmeringssprog og operativsystemer, herunder Linux, DOS og Windows. PCI-1002LU/HU er positioneret som erstatning for PCI-1002L/H uden ændringer i software eller drivere. Driftstemperaturområdet er 0 ~ +60 °C.AnvendelserLaboratorieautomationProduktionstestSensorinterface
