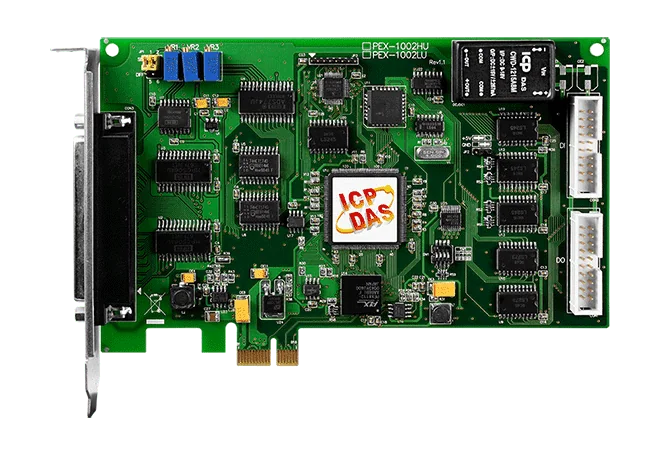

PEX-1002L PCI Express Multifunktions-DAQ-kort, 32-kanals 12-bit AI, 110 kS/s
PCI Express x1 multifunktions-DAQ-kort med 32 single-ended eller 16 differentielle 12-bit analoge indgange med op til 110 kS/s samt 16 DI og 16 DO 5 V/TTL-kanaler.
- PCI Express x1-interface med en on-board Card ID SMD-kontakt til identifikation af kort i systemer med flere kort
- 32 single-ended eller 16 differentielle 12-bit analoge indgangskanaler, op til 110 kS/s
- Forstærkning på 1, 2, 4, 8 med bipolære områder på ±10 V, ±5 V, ±2,5 V og ±1,25 V
- 16 kanaler med 5 V/TTL digital indgang og 16 kanaler med 5 V/TTL digital udgang
- Pull-high/pull-low-jumpere for DI-kanaler til at fastlægge tilstanden for uforbundne indgange
- Software-, intern programmerbar pacer- og ekstern (5 V/TTL) triggertilstand
3.213,61 kr. pr. stk.
| 1-9 stk. | 3.213,61 kr. | |
|---|---|---|
| 10-30 stk. | 3.049,19 kr. | −5 % |
| 31+ stk. | 2.892,24 kr. | −10 % |
Produktinformation "PEX-1002L PCI Express Multifunktions-DAQ-kort, 32-kanals 12-bit AI, 110 kS/s"
PEX-1002L CR er et PCI Express x1 multifunktions-dataopsamlingskort til ingeniører, der har brug for analog indgang, digital indgang og digital udgang på ét kort. Den analoge frontend tilbyder 32 single-ended eller 16 differentielle kanaler med 12-bit opløsning, samplet med op til 110 kS/s og forstærkningsindstillinger på 1, 2, 4 og 8.
Hvert kort har en 4-bit Card ID-kontakt, så de enkelte kort kan skelnes i software, når to eller flere er installeret i samme computer. Pull-high- og pull-low-jumpere fastlægger en defineret tilstand for de digitale indgangskanaler, når de står uforbundne, i stedet for at lade dem være flydende. Triggering kan ske via software, intern programmerbar pacer eller ekstern 5 V/TTL.
CR-bestillingsvarianten inkluderer ét CA-4002 D-Sub-stik. Driversupport dækker Linux, DOS og Windows med en DLL, ActiveX-kontrol og eksempelprogrammer til flere udviklingsmiljøer, herunder LabVIEW, C#.NET og Visual Basic.NET.
Anvendelser
- Laboratorieautomation
- Produktionstest
- Sensorinterface
| Analoge indgange: | 32 enkeltendet/16 differentiel |
|---|---|
| Digitale indgange: | 16 |
| Digitale udgange: | 16 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI Express x1 |
| Produkttype: | DAQ-kort |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Kort-ID | Ja (4-bit) |
| Analogindgang | |
| Kanaler | 32 enkeltendet/16 differentiel |
| Område | Forstærkning: 1, 2, 4, 8 Bipolart område: ±10 V, ±5 V, ±2,5 V, ±1,25 V |
| Opløsning | 12-bit |
| Nøjagtighed | 0,01 % af FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighed | 110 kS/s maks. |
| Indgangsimpedans | 10 MΩ/6 Pf |
| Overspændingsbeskyttelse | Kontinuerlig ±35 Vp-p |
| Nuldrift | ±4 ppm/°C af FSR |
| Udløsertilstand | Software, intern programmerbar pacer, ekstern (5 V/TTL) |
| Dataoverførsel | Polling, afbrydelse |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 500 kHz |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 2,4 mA Source: 0,8 mA |
| Responshastighed | 500 kHz (typisk) |
| Timer/tæller/frekvens | |
| Kanaler | 3 (uafhængig x 1/intern pacer x 1/ekstern pacer x 1) |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| Indgangsfrekvens | 10 MHz maks. |
| Referenceclock | Intern: 4 MHz |
| PC-bus | |
| Type | PCI Express x 1 |
| Databus | 16-bit |
| Strøm | |
| Forbrug | 900 mA @ +3.3 V 350 mA @ +12 V |
| Mekanisk | |
| Mål (mm) | 110 x 167 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
2AB125R er en DIP-modstand på 125 ohm med en snæver tolerance på 0,1 % og en effektklasse på 1/4 W. Metalfilmkonstruktionen giver en temperaturkoefficient på 50 ppm/℃, hvilket passer til kredsløb, hvor en stabil og veldefineret modstandsværdi er vigtig.Ingeniører vælger typisk denne komponent, når der kræves en præcis fast værdi på et print i DIP-format, og RoHS-certificeringen er relevant, hvor overholdelse af RoHS er specificeret.Modstand: 125 ohmTolerance: 0,1 %Effektklasse: 1/4 WTemperaturkoefficient: 50 ppm/℃
Fladkabel, 20-polet, 20 cm (1 sæt med 2 kabler).
Fladkabel, 20-polet, 1 m.
Fladkabel, 20-polet, 2 m.
DB37 han-stik til han-stik kabel, 90º, 1 m.
DB37 hankabel til hanstik, 1 m.
DB37 hankabel til hankabel, tynd monolitisk design (højhastighed), 1,5 m.
DB37 hankabel, han til han, tynd monolitisk konstruktion (højhastighed), 3 m.
Den DB-16P CR er et 16-kanals isoleret digitalt input-daughter board til A-82X-kortet, alle 812pg-, 711-, 726- eller 720-serie-kort og PCI-Bus multifunktionskort. Hver kanal bruger en bi-directional optokobler med en modstand til strømmåling, så kortet fungerer med både DC- og AC-input.Brug det til at måle DC-signaler fra TTL-niveauer op til 24 V eller et bredt område af AC-signaler. Optisk isolation beskytter værtscomputeren mod store fællesspændinger, jordsløjfer og spændingsspidser, som er almindelige i industrielle miljøer.ON-niveau: 2,8 VDC~24VDC (maks.), eller 4 VAC~24VAC (maks.) ved 1KHzOFF-niveau: 1 VDC (maks.), eller 1 VAC (maks.) ved 1KHzResponstid: 20us uden filter / 2,2ms med filterStrømforbrug: 12V / 0,53A ; 5V / 0,2AAnvendelserIsoleret digital input-målingEnergistyringTestautomationProcesregulering
DB-16R er et daughter board med 16 relæudgange, som gør det muligt for en digital udgangsport at skifte 16 Form C-relæer. Hvert relæ aktiveres ved at anlægge et 5 V-signal på sin kanal på 20-polet flatkabelstik, så kortet kan styres direkte fra et A-82X, et DIO-64 eller en anden kompatibel digital udgangsport.Hvert relæ har en indikator-LED, som lyser, når relæet er aktivt. Det gør det nemt at kontrollere kanalstatus under idriftsættelse og fejlfinding. Feltledninger tilsluttes via skrueklemmer, og der er en separat skrueklemme-strømindgang, så kortet ikke trækker sin forsyning fra værts-pc'en.Relækontaktbelastning: 0,5 A ved 120 VAC eller 1 A ved 24 VDCAktiveringstid 6 ms, frigivelsestid 3 msInkluderer CA-2010 flatkabel, 20-polet, 1 mAnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesstyring
DB-1825 CR er en DB37-printklemme med hunstik, der giver ingeniører en praktisk måde at tilslutte feltsignaler til dataopsamlingskortene PCI-1202U, PCI-1602U og PCI-1802U. Forbindelsen etableres via et enkelt 37-polet kabel, og klemmerne giver 32 enkeltendede kanaler og 16 differentielle kanaler.Bestillingskoden inkluderer et CA-3710-kabel (DB37 han til han, 45º, 1 m), så printet kan tilsluttes DAQ-kortet direkte fra start. Printet har desuden tomme pads til brudregistrering, et lavpasfilter, en strømshunt og en spændingsdeler, som monteres ved manuel lodning, når det er nødvendigt.Printet måler 170 mm x 114 mm og er specificeret til en driftstemperatur på 0~ +60 °C, en opbevaringstemperatur på -30 ~ +80 °C og et fugtighedsområde på 10% ~ 90%, ikke-kondenserende.AnvendelserTilslutning af feltsignaler til dataopsamlingskortene PCI-1202U, PCI-1602U og PCI-1802UTilføjelse af brugermonteret signalbehandling såsom filtrering, strømshunt eller spændingsdeling på printet
DN-20 CR er en DIN-skinnemonteret I/O-forbindelsesblok, der fordeler to 20-polede stiftlister ud til pin-til-pin skrueklemmer, hvilket giver ingeniører en praktisk måde at tilslutte feltsignaler i et styreskab på i stedet for at afslutte flade kabler direkte.Hver 20-polet stiftliste er ført til sit eget sæt skrueklemmer med 5,08 mm stigning, så ledningsføringen kan kontrolleres og serviceres uden at forstyrre kabeltilslutningerne. Pladen leveres med to CA-2010 flade kabler, hver med 20 poler og 1 m længde, til tilslutning på stiftlistesiden.Pladen er specificeret til drift ved 0 ~ 60 °C og er forsynet med CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringsmærker. De samlede mål er 147 mm x 75 mm.AnvendelserFeltledningsføring til I/O-forbindelser med 20-polet stiftlisteInstallation i styreskab på DIN-skinne
Lignende produkter

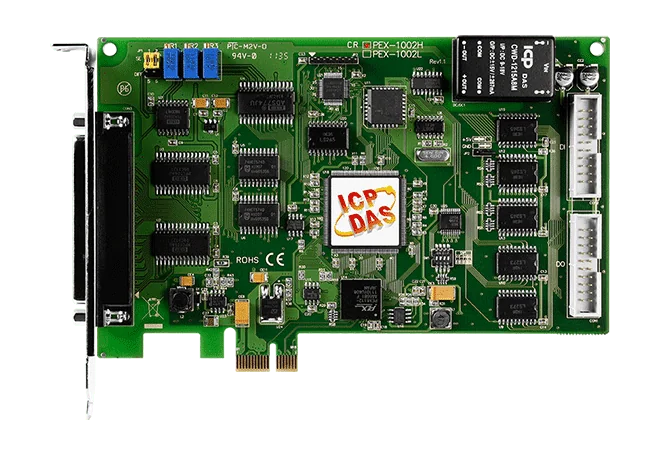

Den PEX-1002H er et PCI Express x1 multifunktionskort til pc-baseret måling. Det kombinerer en 12-bit analog indgangssektion med samplingshastighed op til 44 kS/s med 16 digitale indgange og 16 digitale udgange, alle med 5 V/TTL-niveauer. Kortet passer til ingeniører, der har brug for analog datafangst og digital I/O i ét slot.De analoge indgange kan konfigureres som 32 single-ended eller 16 differentielle kanaler med forstærkninger på 1, 10, 100 og 1000 og bipolære områder fra ±10 V ned til ±0,01 V. Dataopsamlingen kan startes via software, den interne programmerbare pacer eller en ekstern 5 V/TTL-trigger. Pull-high- og pull-low-jumpere fastlægger tilstanden for ikke-tilsluttede digitale indgangskanaler, så de ikke flyder.En 4-bit Card ID-kontakt på kortet gør det muligt for software at identificere hvert kort, når flere kort er monteret i samme computer. Driverunderstøttelse dækker DLL og ActiveX-kontrol med eksempelprogrammer til flere sprog og LabVIEW. Enheden er specificeret til drift fra 0 til +60 °C og leveres med ét CA-4002 D-Sub-stik.AnvendelserLaboratorieautomationProduktionstestSensorinterface
PEX-1202H er et multifunktionskort til PCI Express x1, udviklet til ingeniører, der har brug for analog måling og digital I/O i ét slot. Kortet har 32 enkeltendede eller 16 differentielle 12-bit analogindgange, som samples med op til 44 kS/s, og en 1024-sample FIFO til buffering af målinger.Målingen kan startes via software, af den interne programmerbare pacer eller af et eksternt 5 V/TTL-signal, med valgfri pre-, middle- og post-trigger. Kortet understøtter desuden kontinuerlig optagelse og MagicScan-funktionen, samt to 12-bit analogudgange med ±5 V eller ±10 V. De 16 digitale indgange har pull-high/low-jumpere, som sætter en defineret tilstand, når kanaler er ikke-tilsluttede eller brudte, og de 16 digitale udgange er 5 V/CMOS.En 4-bit Card ID-kontakt gør det muligt for software at identificere det enkelte kort, når to eller flere PEX-1202H-kort er monteret i samme computer. Understøttede operativsystemer er Linux, DOS og Windows, med DLL- og ActiveX-kontrol samt eksempelprogrammer til flere udviklingssprog. Den indvendige DB37-stik leveres med en CA-4002 D-Sub-stik, som er inkluderet i denne bestillingskode.AnvendelserHøjhastigheds dataopsamlingssystemProcesovervågning og -styringVibrationsanalyseDigital mønstergenerator fra digital I/O-port

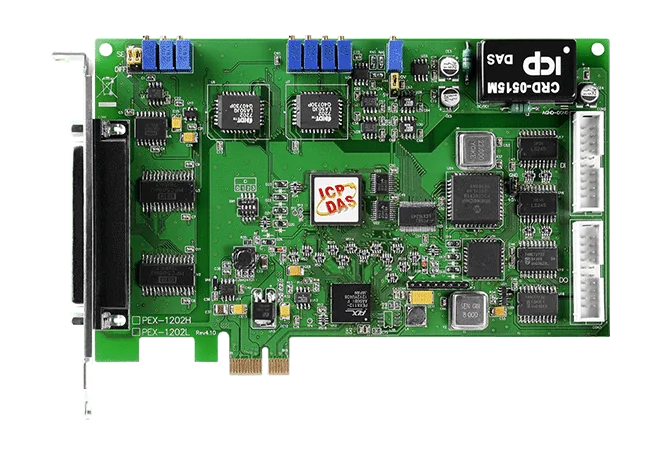

PEX-1202L er et PCI Express x1 multifunktionskort til ingeniører, der har brug for hurtig analogindsamling sammen med digital I/O i én PC-slot. Kortet har 32 single-ended eller 16 differentielle 12-bit analogindgange med en maksimal samplingshastighed på 110 kS/s og en FIFO på 1 K ord, så det egner sig til højhastigheds-opgaver inden for dataindsamling.Kortet har også to 12-bit analogudgange, 16 digitale indgange og 16 digitale udgange. De digitale indgange er 5 V/TTL, og de digitale udgange er 5 V/CMOS. Tre eksterne triggere (pre-trigger, middle-trigger og post-trigger) og en intern programmerbar pacer giver fleksibel styring af indsamlingens timing. Card ID-omskiftning gør det muligt for software at identificere de enkelte kort, når to eller flere PEX-1202L-kort er installeret i samme computer.Bestillingskoden inkluderer ét CA-4002 D-Sub-stik. PEX-1202H, som har en samplingshastighed på 44 kS/s, er angivet som en lignende model i samme serie.AnvendelserHøjhastigheds-dataindsamlingssystemProcesovervågning og -styringVibrationsanalyseDigital mønstergenerator fra digital I/O-port

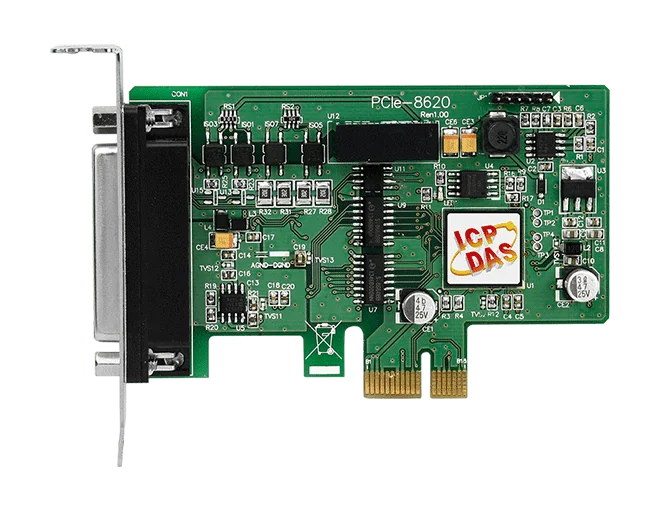

Den PCIe-8620 CR er et PCI Express x1 dataopsamlingskort, der kombinerer otte enkeltendede 16-bit analoge indgange med fire isolerede digitale indgange og fire isolerede digitale udgange på ét kort. Alle otte analoge kanaler samples samtidigt med op til 200 kS/s pr. kanal, hvilket gør kortet velegnet til applikationer, hvor timingen mellem kanalerne er vigtig. Indgangsområderne kan vælges i software til ±10 V eller ±5 V.Isolationen er specificeret til 2500 VDC bus-type på tværs af de analoge og digitale I/O. En indbygget MagicScan-controller og en 2048-sample hardware-FIFO hjælper med at buffere højhastigheds-dataopsamling. Kortet indeholder et anti-aliasing-filter af anden orden med en typisk -3 dB-frekvens på 15 kHz på ±5 V-området og 23 kHz på ±10 V-området.Dette er et lavprofilkort til kompakte PC'er, og det leveres med både fuldhøjde- og lavprofilbeslag til standardstørrelse systemer. Bestillingskoden inkluderer ét CA-PC25M D-Sub-stik og ét lavprofilbeslag. Kortet er CE-, UKCA-, FCC-, RoHS- og WEEE-godkendt, med et driftsområde på 0 ~ +60 °C.AnvendelserIsoleret højhastigheds-analog dataopsamling i PC'erDataopsamling i computere med begrænset installationsplads
