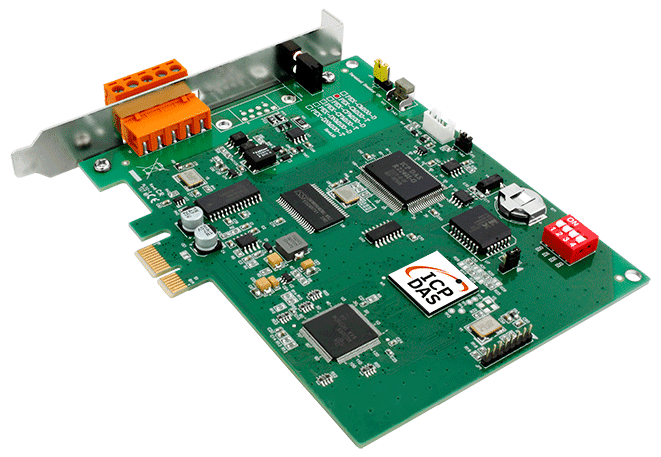

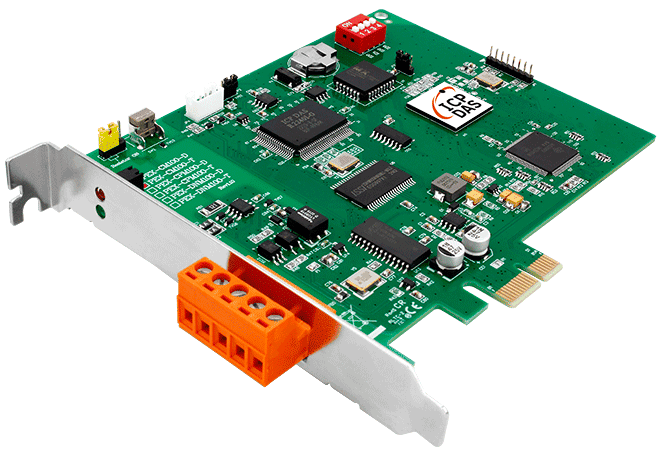

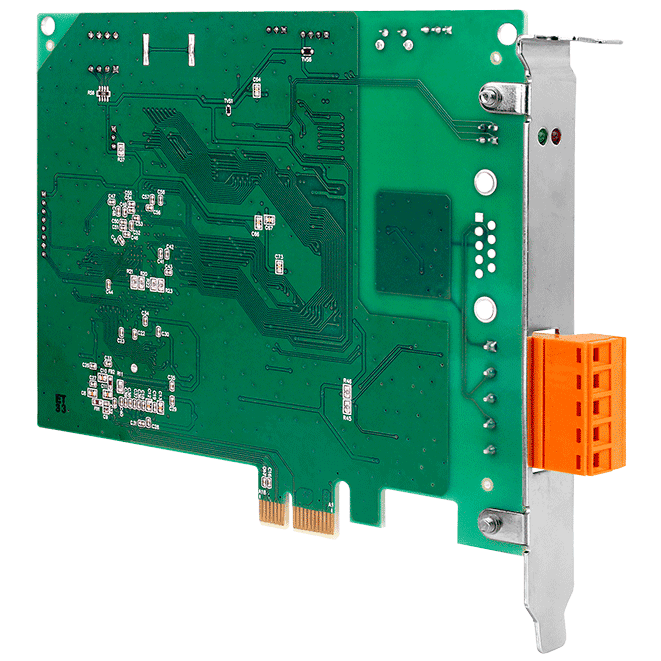

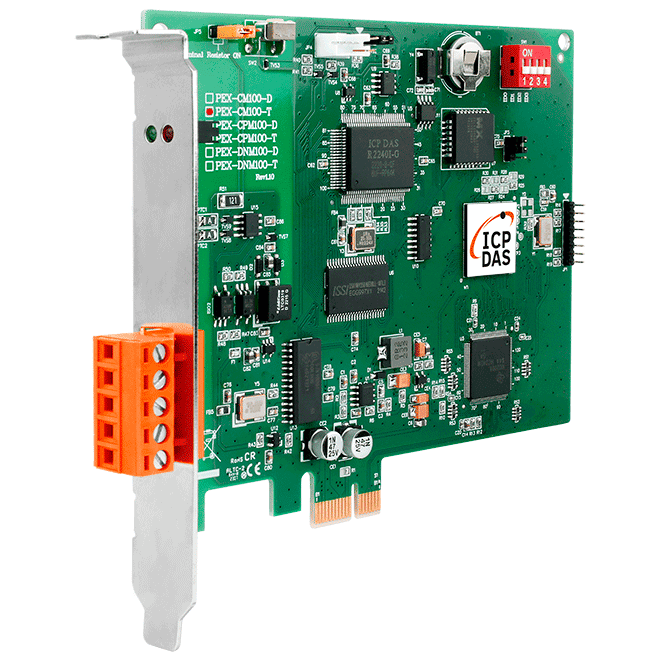

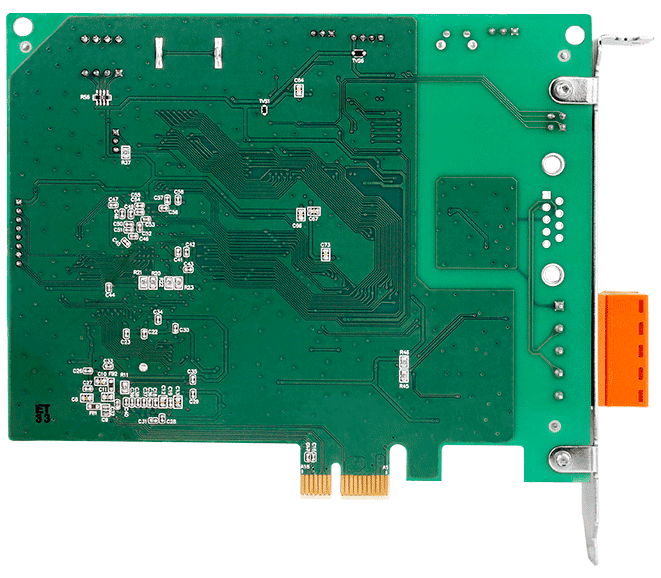

PEX-CM100-T PCI Express programmerbart CAN-kort, 1-port CAN 2.0A/2.0B

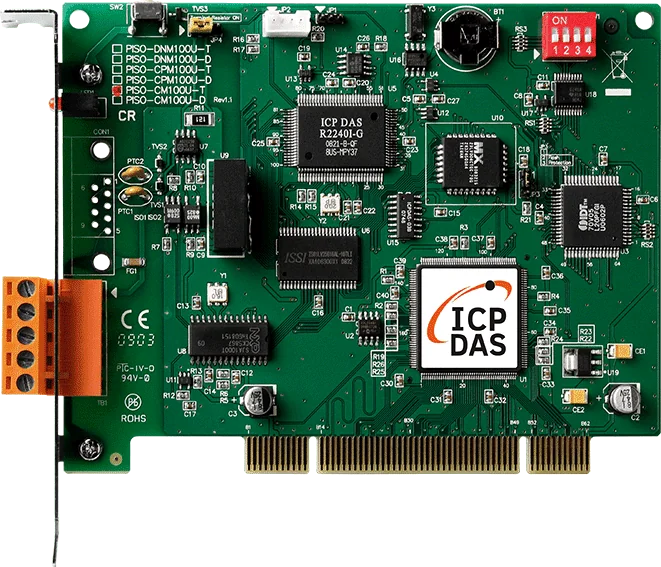

PISO-CM100U-T er et CAN-grænsefladekort med én kanal til universelle PCI-slots. Det kombinerer en NXP SJA1000T CAN-controller med en Philips 82C250-transceiver og en 80186-mikrocontroller med 80 MHz, så beskedhåndteringen sker på kortet i stedet for i host-pc'en.Den integrerede processor kan filtrere, forbehandle og gemme CAN-beskeder med tidsstempler og sende dem i realtid. Det reducerer belastningen på host-systemet og lempelser realtidskravene til pc-applikationer, også på en travl bus. Data udveksles med host-systemet via dual port RAM og hukommelsesmapning, og der leveres et bibliotek til udvikling af egne CAN-applikationer.Kortet understøtter CAN 2.0A og CAN 2.0B med baudrater fra 10 k til 1 M bps og en jumper-valgbar 120 Ω termineringsmodstand. Kortnummeret sættes med DIP-kontakt, og kortet er plug and play. Drivere dækker Windows XP, 7, 8 og 10, med SDK-understøttelse til VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 og C# 2008.AnvendelserStyring og overvågning af CAN-forbundne intelligente enheder, sensorer og aktuatorerOvervågnings- og styringssystemer, der integrerer forskellige kommunikationsenheder

PISO-CM200U-T CR er et CAN-grænsefladekort med to kanaler til universelle PCI-slots. Det passer til ingeniører, der har brug for en pc-baseret CAN-node, som håndterer meddelelsestrafik uafhængigt af værtssystemet ved hjælp af prioriterede CAN-meddelelser i distribuerede styrings- og sensor/aktuator-netværk.Kortet bruger en Bosch C_CAN-controller med NXP 82C250-transceivere og understøtter både CAN 2.0A og CAN 2.0B. En indbygget 32-bit mikroprocessor udfører meddelelsesfiltrering, forbehandling og lagring med tidsstempel og kan også håndtere transmission i realtid. En dual-port RAM-mekanisme overfører data mellem værtsapplikationen og kortets firmware.Brugerdefinerede CAN-applikationer kan udvikles med PISO-CM200U-biblioteket, med C#.Net-, VB.Net- og VC++.Net-SDK-muligheder samt en driver til Windows XP, 7, 8.1 og 10 i 32-bit og 64-bit udgaver. Kortet er galvanisk isoleret, har en jumper-valgbar 120 Ω-terminator og et DIP-switch-kortnummer.To CAN-porte til drift fra 10 k til 1 M bpsAnvendelsesområderOvervågning og styring af sensorer og aktuatorer på CAN-netværkBrugerdefinerede CAN-bus-applikationer udviklet på en Windows-pc med PISO-CM200U-biblioteketIndustrielle styre- og overvågningssystemer, der kræver en pc-baseret CAN-grænseflade

PEX-CM100-D er et enkeltkanals CAN-interfacekort til PCI Express-slots, udstyret med et 9-bens D-sub-stik. Kortet er velegnet til ingeniører, der har brug for en dedikeret CAN-port med egen processering, så realtidshåndtering af frames ikke belaster værts-pc'en. Dets NXP SJA1000T-controller understøtter både CAN 2.0A og CAN 2.0B, med brugerdefinerede baudrater fra 10 k til 1 M bps.Kortet leveres med indbygget standardfirmware til CAN-portkommunikation, og brugere kan indlæse eget firmware til tilpasset meddelelseshåndtering. Et pc-side overvågningsværktøj understøtter fejlfinding af brugerfirmware, og dataudvekslingen med værtsapplikationen sker via dual-port RAM. Fem cykliske transmissionssæt, tidsstempling med mindst ±1 ms præcision og en indbygget realtidsklokke understøtter tidskritisk logning og planlægning.Hardwarefunktioner omfatter en jumper-valgbar 120 Ω termineringsmodstand, en DIP-kontakt til indstilling af kortnummer, og isolation på 3000 VDC for DC-til-DC og 2500 Vrms for optokobleren. Kortet har et PCI Express-businterface og et driftstemperaturområde på 0 ~ +60 °C.AnvendelserNetværksforbindelse af intelligente enheder, sensorer og aktuatorer i et system eller delsystemCAN-applikationer på pc'er, der kræver forbehandling af CAN-datastrømmeCAN-systemer med høj busbelastning, hvor ingen meddelelser må gå tabt

PEX-CAN200i-D er et aktivt CAN-kort til PCI Express-systemer, der giver en pc to uafhængige, isolerede CAN-buskanaler på en 9-polet D-sub-stik. Det egner sig til ingeniører, der har brug for en omkostningseffektiv måde at tilføje CAN-forbindelse til en værtscomputer til styring og overvågning.Kortet bruger en NXP SJA1000T CAN-controller med et 16 MHz-ur og en 82C250-transceiver. Controlleren håndterer busarbitrering, fejlregistrering med automatisk korrektion og gensendelse. CAN-hukommelsen er direkte mappet, og en jumper vælger en indbygget 120 Ω terminalmodstand.Drivere leveres til Windows og Linux med understøttelse af LabVIEW, DASYLab og InduSoft. Demonstrationskode er tilgængelig til VB, VC++, Delphi og BC++, og SDK'et dækker VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net og VB.Net.AnvendelserStyring og overvågning af CAN-busnetværkIntegration af forskellige kommunikationsenheder i industrielle styresystemer
