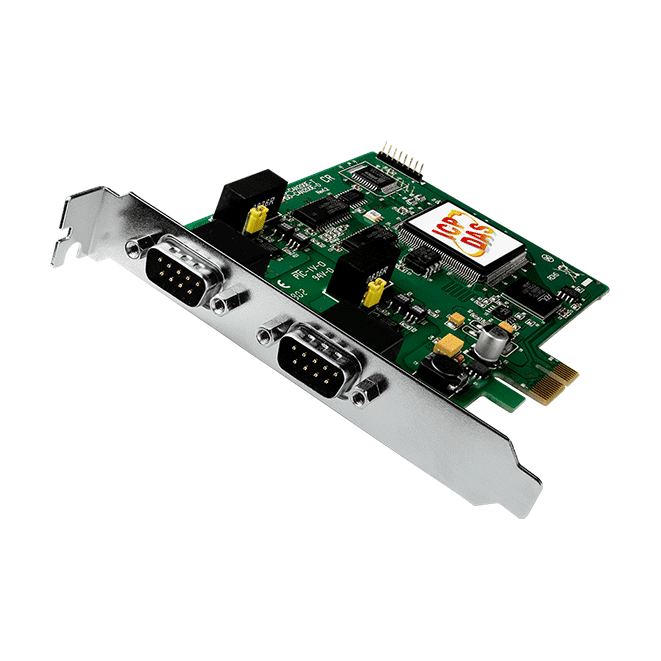

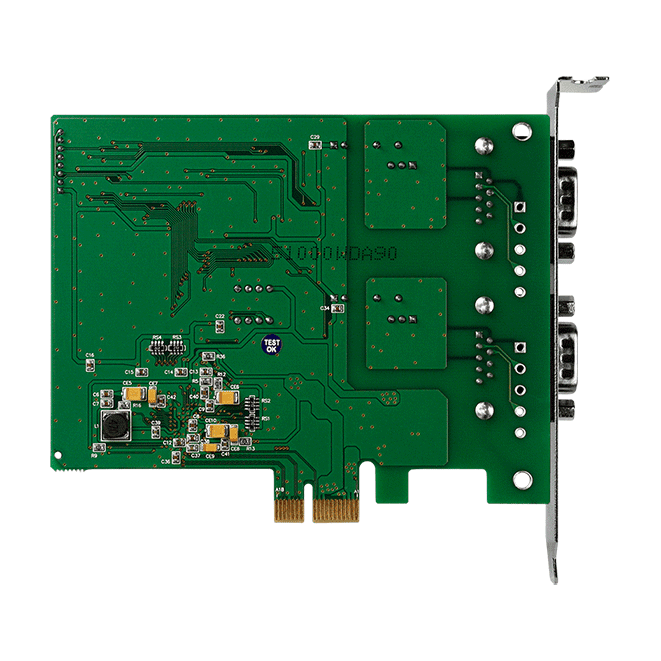

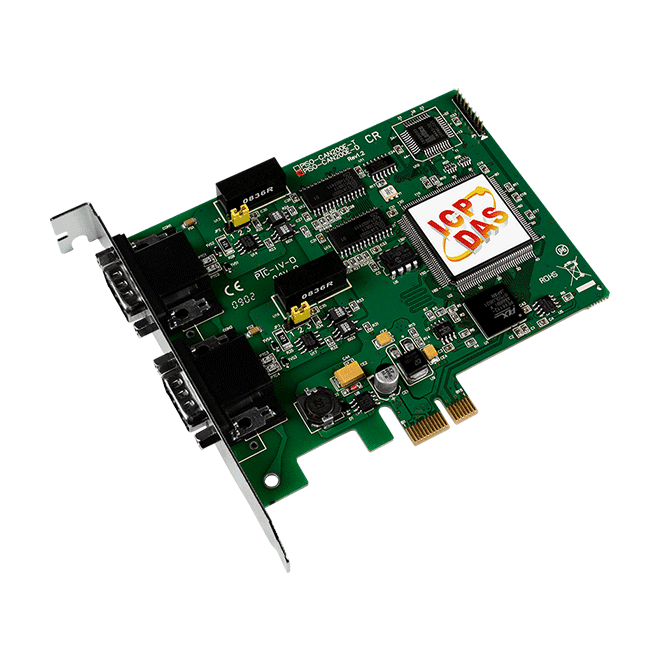

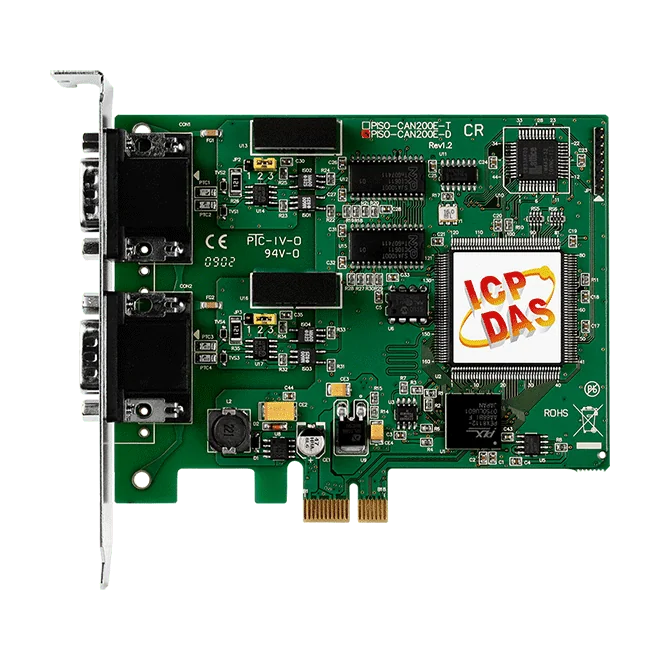

PEX-CAN200i-D PCI Express CAN-kort, 2-port isoleret CAN 2.0-interface

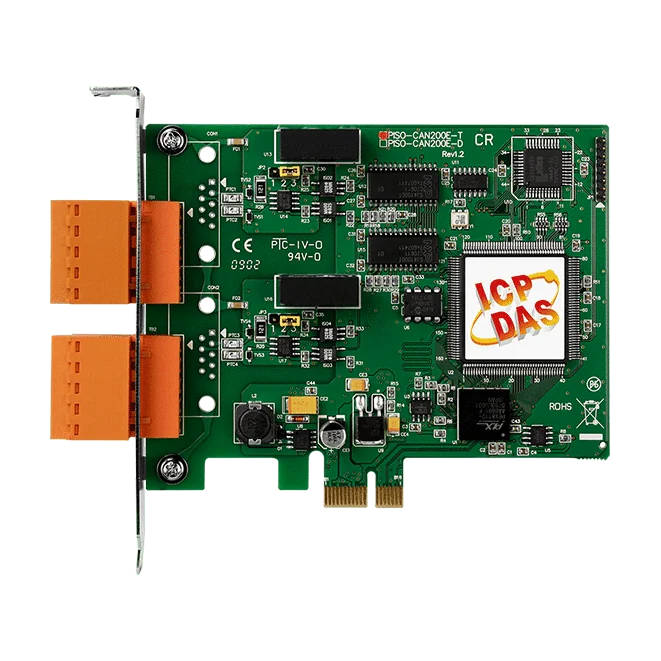

Den PEX-CAN200i-T CR er et økonomisk aktivt CAN-kort med to porte til PCI Express-slots, velegnet til ingeniører, der har brug for isolerede CAN-bus-kanaler i et PC-baseret system. Hver af de to uafhængige CAN-kanaler bruger en 5-pin skrueterminal som tilslutning, og kortet kan monteres i PCI Express x1-, x4-, x8- eller x16-slots.Kortet er bygget op omkring en NXP SJA1000T CAN-controller med 16 MHz clock og en 82C250-transceiver. Det understøtter CAN 2.0 del A og B og er fuldt kompatibelt med ISO 11898-2, med baudrater fra 10 kbps til 1 Mbps. Controlleren håndterer busarbitrering, fejldetektering med automatisk korrektion og retransmission, og en indbygget jumper vælger en 120 ohm terminerings-modstand.Driverunderstøttelsen omfatter Windows XP, 7, 8 og 10 (32-bit og 64-bit) og Linux 2.6.x til 5.4.0, samt LabView, DASYLab og InduSoft. SDK-muligheder inkluderer VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net og VB.Net, og der leveres demoer til VB, VC++, Delphi og BC++. Driftstemperaturområdet er 0 til +60 °C.AnvendelserStyring og overvågning af CAN-tilsluttede enheder på tværs af forskellige brancherIntegration af forskellige kommunikationsenheder i PC-baserede styresystemer

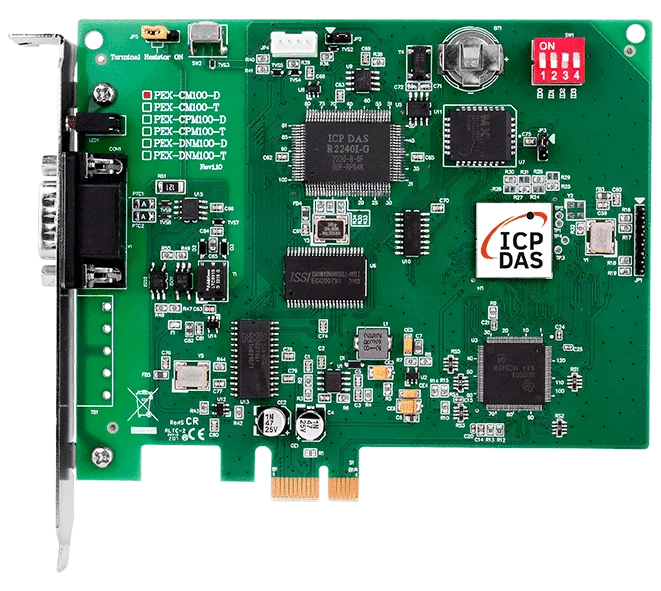

PEX-CM100-D er et enkeltkanals CAN-interfacekort til PCI Express-slots, udstyret med et 9-bens D-sub-stik. Kortet er velegnet til ingeniører, der har brug for en dedikeret CAN-port med egen processering, så realtidshåndtering af frames ikke belaster værts-pc'en. Dets NXP SJA1000T-controller understøtter både CAN 2.0A og CAN 2.0B, med brugerdefinerede baudrater fra 10 k til 1 M bps.Kortet leveres med indbygget standardfirmware til CAN-portkommunikation, og brugere kan indlæse eget firmware til tilpasset meddelelseshåndtering. Et pc-side overvågningsværktøj understøtter fejlfinding af brugerfirmware, og dataudvekslingen med værtsapplikationen sker via dual-port RAM. Fem cykliske transmissionssæt, tidsstempling med mindst ±1 ms præcision og en indbygget realtidsklokke understøtter tidskritisk logning og planlægning.Hardwarefunktioner omfatter en jumper-valgbar 120 Ω termineringsmodstand, en DIP-kontakt til indstilling af kortnummer, og isolation på 3000 VDC for DC-til-DC og 2500 Vrms for optokobleren. Kortet har et PCI Express-businterface og et driftstemperaturområde på 0 ~ +60 °C.AnvendelserNetværksforbindelse af intelligente enheder, sensorer og aktuatorer i et system eller delsystemCAN-applikationer på pc'er, der kræver forbehandling af CAN-datastrømmeCAN-systemer med høj busbelastning, hvor ingen meddelelser må gå tabt

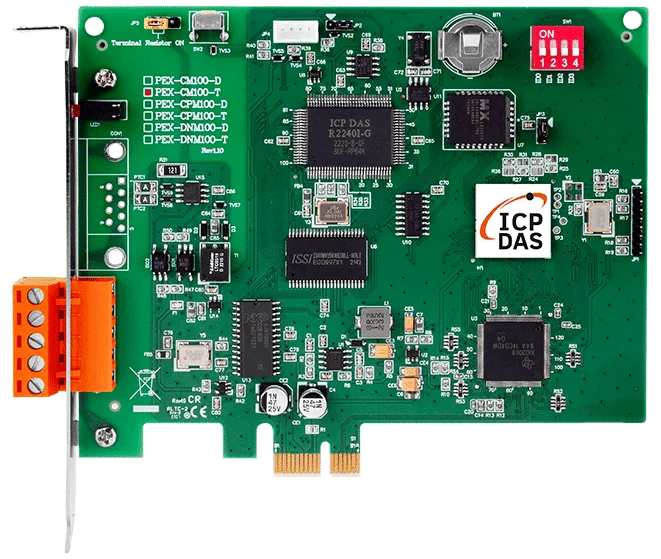

PEX-CM100-T er et enkeltkanals CAN-interfacekort til PCI Express-slots. Den indbyggede 16-bit mikrocontroller håndterer filtrering, forbehandling og tidsstemplet lagring af CAN-meddelelser samt realtidstransmission, hvilket reducerer belastningen på værts-pc'en. En NXP SJA1000T-controller og 82C250/251-transceiver står for busarbitrering, fejldetektering og automatisk gentransmission.Kortet kører indbygget standardfirmware til CAN-portkommunikation, men brugere kan i stedet køre deres eget firmware. Et PEX-CM100-bibliotek er tilgængeligt til udvikling af brugerdefinerede CAN-applikationer, og data udveksles mellem applikationen og firmwaret via hukommelsesmapning. PC-baseret overvågningssoftware understøtter fejlfinding af brugerdefineret firmware.Denne RoHS-variant benytter et 5-polet skrueterminalstik. Den passer til ingeniører, der har brug for en pc-baseret CAN-node til intelligente enheder, sensorer og aktuatorer i et system eller delsystem.AnvendelserNetværksforbindelse af intelligente enheder, sensorer og aktuatorer i et system eller delsystemForbehandling og tidsstemplet lagring af CAN-datastrømme på en pcBrugerdefinerede CAN-applikationer udviklet med PEX-CM100-biblioteket

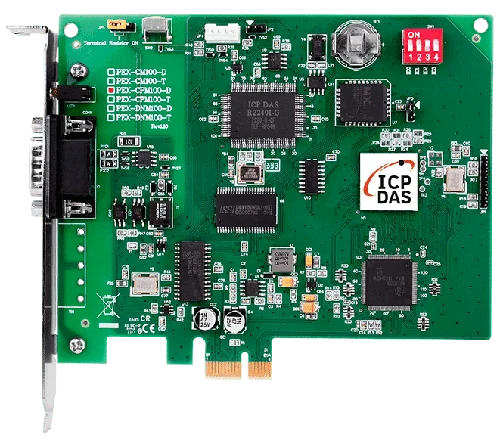

Den PEX-CPM100-D er et aktivt CANopen-mastekort til PCI Express-systemer med én CAN-kanal. En NXP SJA1000T-controller og 82C250-transceiver håndterer busarbitrering og fejldetektion med automatisk korrektion og gensendelse. En 16-bit mikrocontroller, der kører realtidsoperativsystemet MiniOS7, styrer afsendelse, modtagelse, filtrering og lagring af meddelelser, så kortet kan følge med CAN-trafikken også på en PCI-bus under høj belastning.Da CANopen-masterlogikken kører i kortets egen firmware, afhænger tidskritiske netværksopgaver ikke af værts-pc'en. Applikationsudviklere kan bruge CANopen-biblioteket på værts-pc'en, hvor data udveksles med firmwaren via hukommelsesmapping, mens kortet er aktivt.Kortet fungerer også sammen med CANopen Motion Library, som følger CiA-402-specifikationen og dækker positions-, hastigheds- og momentstyring samt synkroniseret styring. Se producentens dokumentation for CANopen Motion Library for detaljer.AnvendelserCANopen-netværksmastering i pc-baserede automationssystemerMotion control på CANopen-netværk ved brug af CiA-402 motion-biblioteket
