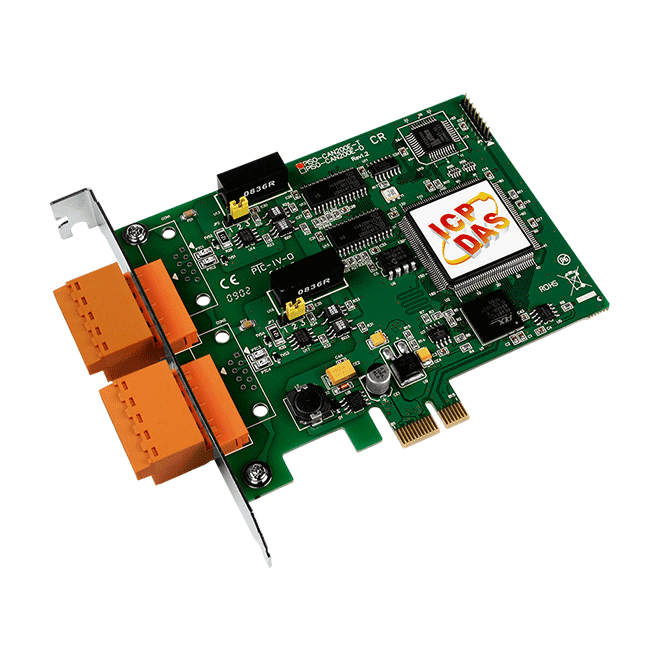

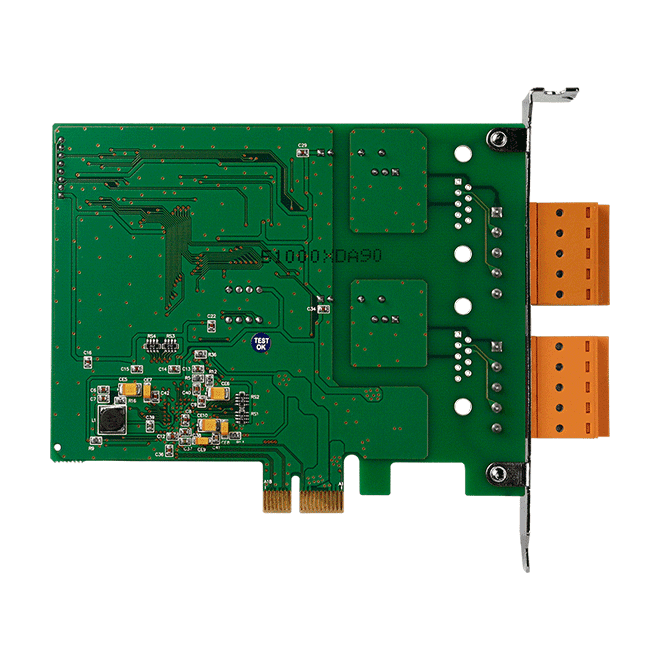

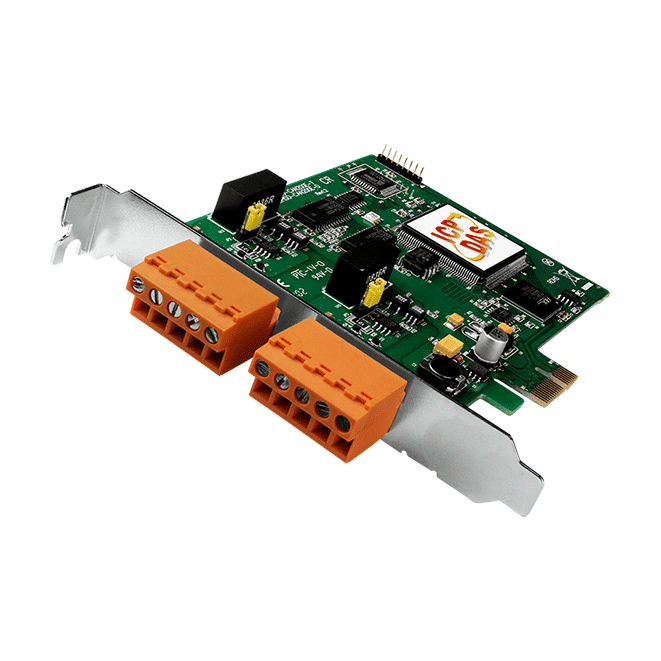

PEX-CAN200i-T 2-Port Isoleret CAN-bus PCI Express-kort, 5-pin skrueterminal
To-port isoleret CAN 2.0-interfacekort til PCI Express-slots, med 5-pin skrueterminaler, baudrate fra 10 kbps til 1 Mbps og 2500 Vrms optokoblerisolation på CAN-bussen.
- To uafhængige CAN 2.0-kanaler (del A og B) på et PCI Express-kort
- 2500 Vrms optokoblerisolation på CAN-bussen og 3000 VDC DC-DC-isolation
- Fuldt kompatibel med ISO 11898-2, med baudrater fra 10 kbps til 1 Mbps
- NXP SJA1000T-controller med 16 MHz clock og direkte hukommelsesmapning
- Indbygget jumper til en 120 ohm terminerings-modstand
- 5-pin skrueterminal-stik på hver port
3.243,50 kr. pr. stk.
| 1-9 stk. | 3.243,50 kr. | |
|---|---|---|
| 10-30 stk. | 3.079,08 kr. | −5 % |
| 31+ stk. | 2.922,14 kr. | −10 % |
Produktinformation "PEX-CAN200i-T 2-Port Isoleret CAN-bus PCI Express-kort, 5-pin skrueterminal"
Den PEX-CAN200i-T CR er et økonomisk aktivt CAN-kort med to porte til PCI Express-slots, velegnet til ingeniører, der har brug for isolerede CAN-bus-kanaler i et PC-baseret system. Hver af de to uafhængige CAN-kanaler bruger en 5-pin skrueterminal som tilslutning, og kortet kan monteres i PCI Express x1-, x4-, x8- eller x16-slots.
Kortet er bygget op omkring en NXP SJA1000T CAN-controller med 16 MHz clock og en 82C250-transceiver. Det understøtter CAN 2.0 del A og B og er fuldt kompatibelt med ISO 11898-2, med baudrater fra 10 kbps til 1 Mbps. Controlleren håndterer busarbitrering, fejldetektering med automatisk korrektion og retransmission, og en indbygget jumper vælger en 120 ohm terminerings-modstand.
Driverunderstøttelsen omfatter Windows XP, 7, 8 og 10 (32-bit og 64-bit) og Linux 2.6.x til 5.4.0, samt LabView, DASYLab og InduSoft. SDK-muligheder inkluderer VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net og VB.Net, og der leveres demoer til VB, VC++, Delphi og BC++. Driftstemperaturområdet er 0 til +60 °C.
Anvendelser
- Styring og overvågning af CAN-tilsluttede enheder på tværs af forskellige brancher
- Integration af forskellige kommunikationsenheder i PC-baserede styresystemer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Grænseflade: | PCI Express |
| Porte: | 2 |
| Produkttype: | PCI Express CAN-kort |
| Protokol: | CAN 2.0 |
| Isolation: | 2500 Vrms (fotokobler) |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-bus | |
| Type | 33 MHz, 32 bit, X1 PCI Express-bus |
| CAN | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 2 |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Strøm | |
| Forbrug | 100 mA @ 12 V, 100 mA @ 3.3 V |
| Mekanisk | |
| Mål (mm) | 120 x 85 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
