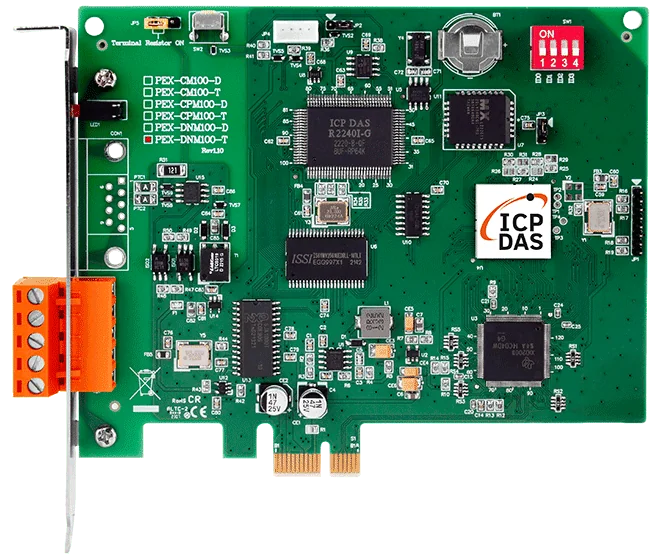

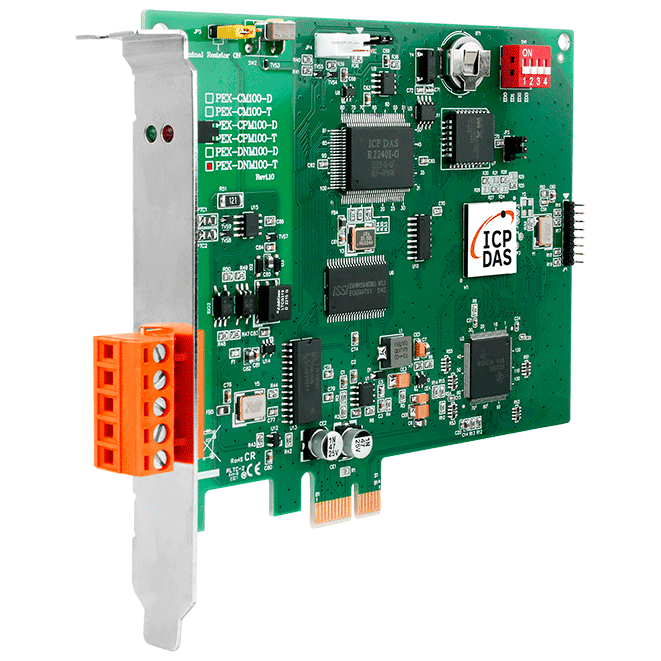

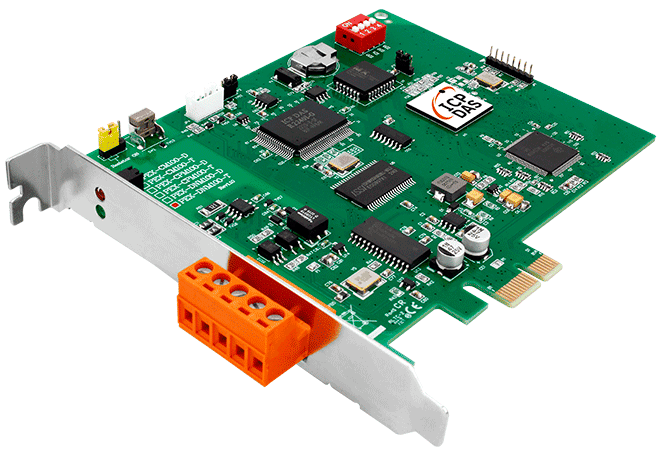

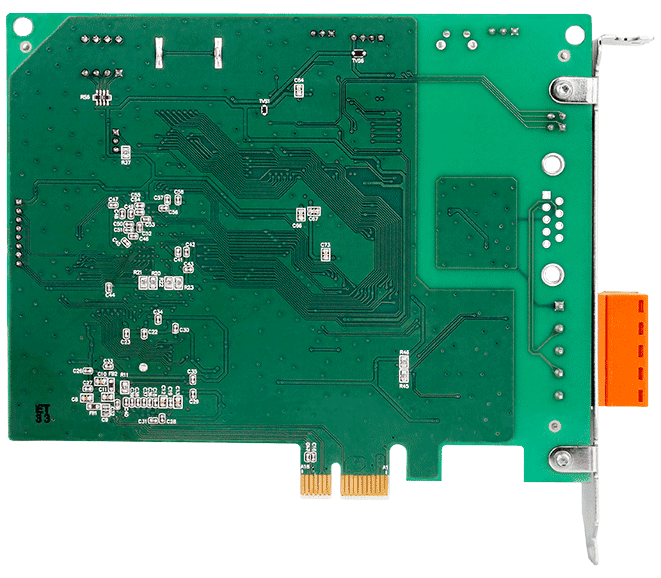

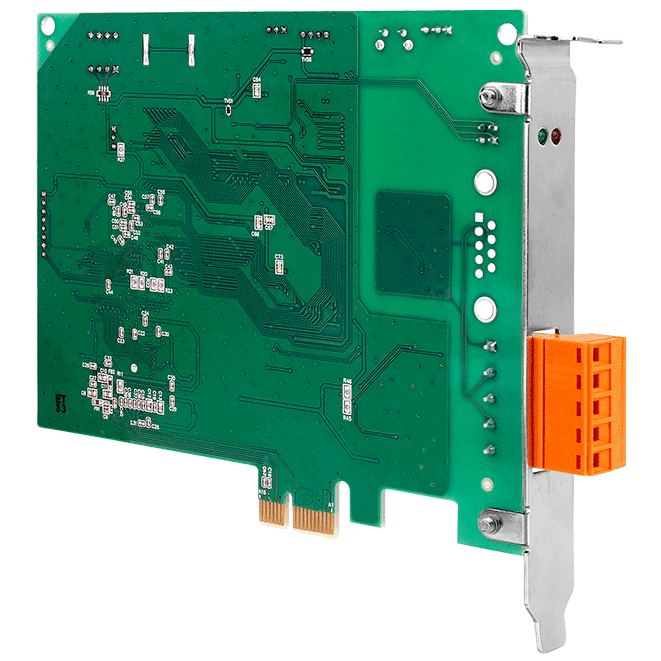

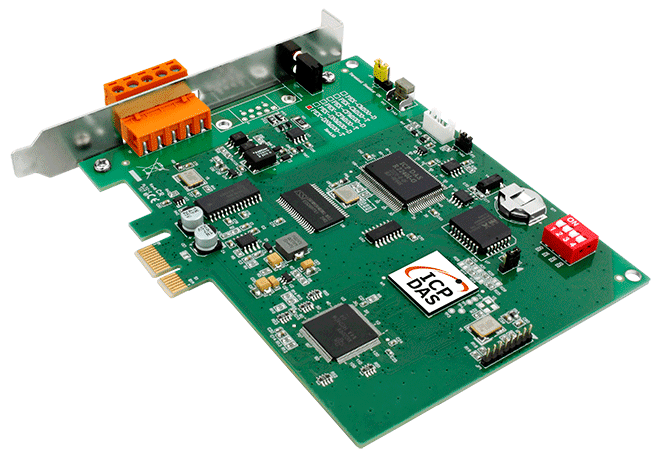

PEX-DNM100-T DeviceNet Master PCI Express-kort, 1-port
1-port intelligent DeviceNet master PCI Express-kort til Windows-pc'er, der understøtter 125, 250 og 500 kbps med op til 63 slave-noder.
- DeviceNet-master på et enkelt-port PCI Express-kort til Windows-pc'er
- Understøtter Volume I & II, Release 2.0 med Group 2 Server- og UCMM-funktioner
- Programmerbar master MAC ID og baudrate på 125, 250 og 500 kbps
- Op til 63 slave-noder og maksimalt 512 bytes I/O-længde pr. slave
- Automatisk søgning, online tilføjelse og fjernelse af enheder samt automatisk genforbindelse efter et brudt forbindelse
- Isolation på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler)
4.170,21 kr. pr. stk.
| 1-9 stk. | 4.170,21 kr. | |
|---|---|---|
| 10-30 stk. | 3.960,96 kr. | −5 % |
| 31+ stk. | 3.751,70 kr. | −10 % |
Produktinformation "PEX-DNM100-T DeviceNet Master PCI Express-kort, 1-port"
PEX-DNM100-T tilføjer en DeviceNet-master til en Windows-pc via en PCI Express-slot. Den giver en uafhængig CAN-busport og håndterer kommunikationen med slave-enheder ved hjælp af Group 2 Server- og UCMM-funktioner, hvilket gør den velegnet til pc-baseret DeviceNet-styring og dataindsamling.
Kortet er bygget op omkring en NXP SJA1000 CAN-controller med indbygget mikroprocessor og håndterer busarbitrering samt fejldetektering med automatisk korrektion og gentransmission. Master MAC ID og baudrate kan programmeres, og I/O kan køre i Poll-, Bit-Strobe- eller Change of State / Cyclic-tilstand.
Driverunderstøttelse dækker Windows XP, 7, 8 og 10 i både 32-bit- og 64-bit-versioner, med SDK'er til VB 6.0, VC++ 6.0, BCB 6.0 og Visual Studio .NET. Kortet er udstyret med en 120 Ω terminerings-modstandsjumper og en DIP-switch til indstilling af kortnummer.
Anvendelser
- Industriel automation
- Bygningsautomation
- Køretøjssystemer
- Marinesystemer
- Indlejrede styrenetværk
| Driftstemperatur: | 0 ~ +60 ℃ |
|---|---|
| Grænseflade: | PCI Express |
| Porte: | 1 |
| Produkttype: | PCI Express DeviceNet master-kort |
| Protokol: | DeviceNet |
| Isolation: | 3000 VDC (DC-til-DC), 2500 Vrms (fotokobler) |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED-indikatorer | |
| Status | Grøn LED, rød LED |
| PC-bus | |
| Type | PCI Express-bus |
| Kortnr. | Via DIP-kontakt |
| DeviceNet | |
| Controller | NXP SJA1000T Indbygget mikroprocessor |
| Porte | 1 |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Protokol | DeviceNet Volumen I ver. 2.0, Volumen II ver. 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Strøm | |
| Forbrug | 300 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 133 x 22 x 98 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 ℃ |
| Opbevaringstemperatur | -20 ~ +70 ℃ |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.dk/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m")
DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m.
CD-002 er en delt ferritkerne til undertrykkelse af elektromagnetisk og radiofrekvent interferens på runde kabler. Dens hængslede plastkabinet lukkes om kablet og holder ferritkernen sikkert på plads, så den kan monteres uden at kablet skal afisoleres og genafsluttes.Kernen er rettet mod lavfrekvent støj fra motorstyringsenheder, invertere og motorer. Den kan eftermonteres på eksisterende udstyr eller tilføjes i eftermonteringsarbejde på data- og strømkabler til elektronisk udstyr, hvilket passer til miljøer, hvor EMI eller RFI påvirker signalintegriteten.Hver pakke indeholder 10 kerner, leveret i hvid og specificeret til en driftstemperatur på -40 °C til 75 °C. Maksimal kabeldiameter er Ø13 mm.AnvendelserUndertrykkelse af lavfrekvent støj fra motorstyringsenhederReduktion af støj fra invertere og motorerReduktion af EMI og RFI på datakabler til elektronisk udstyrReduktion af EMI og RFI på strømkabler til elektronisk udstyrEftermontering i eksisterende installationer
CNT-CAN CR er et CAN bus-stik til hurtig tilslutning af en CAN bus-node til busledningen. Hurtigtilslutningsteknologien gør det unødvendigt at afisolere buslederne, hvilket forenkler installationen.Stikket har et plasthus med en integreret afslutningsmodstand, som kan vælges med en indbygget kontakt. Det har to kabelindgange og en 9-polet D-Sub hunstik med 90° kabeludgang, og fås med programmeringsinterface.Det er velegnet til ingeniører, der skal tilføje en CAN-enhed til en eksisterende CAN bus-ledning med minimalt ledningsarbejde og et klart valg af busafslutning.AnvendelserTilslutning af en CAN bus-node til en CAN bus-ledningTilføjelse af CAN-enheder til et eksisterende CAN bus-netværk
5-polet M12 A-kodet samlestik (hun).
Lignende produkter
Den I-7565-DNM-G CR er en USB-tilsluttet DeviceNet master-konverter. Den gør det muligt for en værts-pc at køre en DeviceNet master på netværket uden en dedikeret PAC eller fieldbus-kort, hvilket gør den til et omkostningseffektivt valg til at tilføje DeviceNet-styring til eksisterende anlæg. Den understøtter Group 2 Only Server- og UCMM-funktioner til kommunikation med slave-enheder.Konverteren har én uafhængig CAN-baseret DeviceNet-port, bygget op omkring en NXP SJA1000T-controller kørende på 16 MHz. Den programmerbare master MAC ID og den valgbare baudrate på 125, 250 eller 500 kbps passer til en række netværkslayouts. En jumper giver en 120 Ω terminerings-modstand, og porten er isoleret med en mærkespænding på 3000 VDC for DC-til-DC og 2500 Vrms for fotokobling.Drivere leveres til Win XP, Win7, Win8 og Win10 i 32-bit og 64-bit udgaver, samt en Linux-driver. SDK'et dækker x64 DLL, .NET DLL, VB6, VC6 og BCB6 miljøer. Enheden monteres på en DIN-skinne og fungerer ved -25 ~ +75 °C.AnvendelserKommunikation med PowerFlex400-drevSMC-ventilapplikationerIFC-125-ventilapplikationerMKS FRCA-ventilapplikationerSICK-afstandssensor-applikationerDiagnosticeringssystemer til hjulgående traktorer
Med PISO-DNM100U-T (bestillingskode PISO-DNM100U-T CR) bliver en Windows-baseret pc til en DeviceNet-master på netværket. Kortet bruger sin egen uafhængige CAN-bus-port med et foruddefineret master-slave-forbindelsessæt og understøtter Group 2 Only Server- og UCMM-funktioner til kommunikation med slaveenheder.Kortet er bygget op omkring en NXP SJA1000T CAN-controller og en 82C250-transceiver, som står for busarbitrering og fejldetektion med automatisk korrektion og retransmission. Dets universelle PCI-grænseflade accepterer både 5 V- og 3,3 V-PCI-slots, og kortnummeret indstilles med DIP-kontakt.Velegnet til industriel automation, bygningsautomation samt køretøjs-, marine- og embedded styrenetværkDriverunderstøttelse til Windows XP, 7, 8 og 10 (32-bit og 64-bit), med SDK-understøttelse til VB 6.0, VC++ 6.0, BCB 6.0 og Visual Studio .NETAnvendelserProduktion og kontrol af LCD-panelerKommunikation med PowerFlex400-drevVentilstyring med SMC-, IFC-125- og MKS FRCA-ventilerIntegration af SICK-afstandssensorerIndustriel automation, bygningsautomation samt køretøjs-, marine- og embedded styrenetværk
GW-7433D-G forbinder CANopen-netværk og Ethernet-baserede styresystemer. På feltsiden fungerer den som CANopen-master og kommunikerer med slave-enheder via PDO- og SDO-tjenester. På anlægssiden optræder den som en Modbus TCP-server og en Modbus RTU-slave, så en eksisterende CANopen-installation kan overvåges og styres fra enhver Modbus TCP-klient eller Modbus RTU-master.Slave-enhederne defineres på forhånd med producentens hjælpeprogram. Ved opstart indhenter gatewayen de nødvendige oplysninger fra slaverne. Den understøtter op til 20 CANopen-slave-enheder, og op til fem Modbus TCP-klienter kan få adgang til enheden samtidigt.Lyttetilstanden gør det muligt for ingeniører at overvåge CANopen-slavedata uden at deltage i netværkstrafikken. Slaver kan tilføjes og fjernes online, og CANopen-status, slave- og gateway-kommunikationstilstande samt afbrydelser kan forespørges via Modbus-kommandoer.AnvendelserStyresystemerBygningsautomationFabriksautomationDistribueret dataopsamlingOvervågning og styring af vindmøller, med integration af store invertere og PLC'er

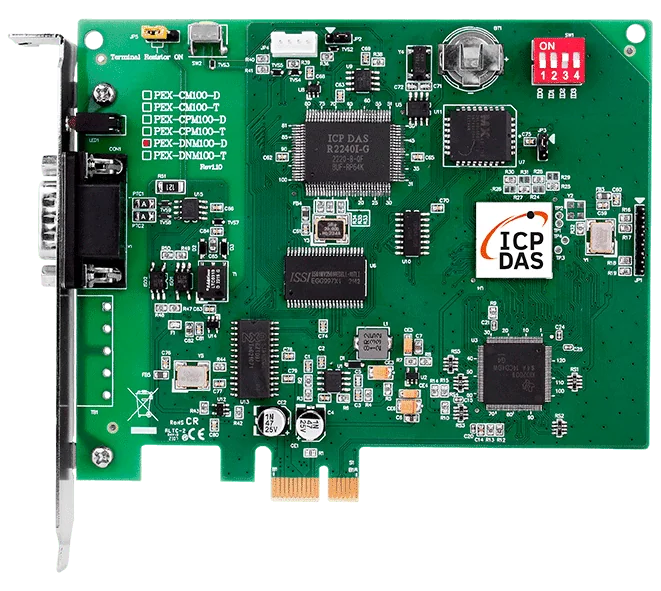

Med PEX-DNM100-D tilføjes en DeviceNet-master til en Windows-pc via en PCI Express-slot. Kortet fungerer som master på et DeviceNet-netværk og kommunikerer med slave-enheder via det foruddefinerede master-slave-forbindelsessæt, med Group 2-server- og UCMM-funktioner. Den uafhængige CAN-busport gør det til et omkostningseffektivt valg til DeviceNet-applikationer, der kræver en dedikeret master-grænseflade.Kortet bruger en NXP SJA1000 CAN-controller, som håndterer busarbitrering samt fejlregistrering med automatisk korrektion og gensendelse. Master MAC ID og baudrate kan programmeres, og kortet understøtter auto-søgning, online tilføjelse og fjernelse af enheder samt automatisk genforbindelse efter et brudt forbindelse.Leveret med drivere til Windows XP, 7, 8 og 10 (32-bit og 64-bit) samt en SDK til VB 6.0, VC++ 6.0, BCB 6.0 og Visual Studio .NET, er kortet egnet til industriel automation, bygningsautomation, køretøjs-, marine- og indlejrede styrenetværk.AnvendelsesområderIndustriel automationBygningsautomationKøretøjssystemerMarine systemerIndlejrede styrenetværk
