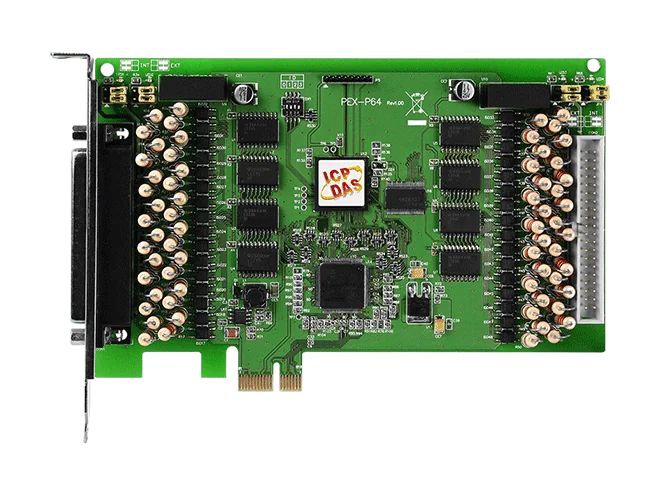

PEX-P64-24V PCI Express isoleret DI-kort, 64-kanal digital indgang
64-kanal optisk isoleret digitalt indgangskort til PCI Express x1-slots, med valgbar intern eller ekstern DI-forsyning og et Card ID-kontakt til systemer med flere kort.
- PCI Express x1-busgrænseflade med 8-bit databus
- 64 optisk isolerede digitale indgangskanaler med sink/source-drift
- Valgbar intern DC/DC-forsyning (3000 VDC isolation) eller ekstern DI-forsyning via jumper
- Fire isolerede grupper à 16 kanaler ved brug af fire isolerede eksterne forsyninger
- 3750 Vrms fotokobbler-isolation mellem feltsignaler og værts-computeren
- 4-bit Card ID-kontakt til identifikation af kort i systemer med flere kort
2.518,57 kr. pr. stk.
| 1-9 stk. | 2.518,57 kr. | |
|---|---|---|
| 10-30 stk. | 2.391,52 kr. | −5 % |
| 31+ stk. | 2.264,47 kr. | −10 % |
Produktinformation "PEX-P64-24V PCI Express isoleret DI-kort, 64-kanal digital indgang"
PEX-P64-24V er et PCI Express x1-kort, der tilføjer 64 optisk isolerede digitale indgangskanaler til en værts-pc. Hver kanal kan modtage tørkontakt- eller våd (ekstern spænding) signaler, og indgangens strømkilde kan vælges med en jumper. Kortet egner sig derfor både til kontaktbaseret sensing og til signaler fra forsynede feltenheder.
Til tørkontaktindgange bruger kortet en indbygget isoleret DC/DC-konverter med en nominel isolation på 3000 VDC. Kanalerne kan deles op i fire isolerede grupper à 16, når der anvendes fire isolerede eksterne forsyninger, hvilket hjælper med at adskille feltkredsløb fra hinanden. Fotokobblerne giver 3750 Vrms isolation, som fjerner jordsløjfeproblemer og beskytter værts-computeren mod spændingstoppe fra feltsiden.
Et indbygget Card ID-kontakt gør det muligt at identificere kortet i software, når to eller flere kort er installeret i samme computer. Kortet er designet som direkte erstatning for PISO-P64U uden ændringer i eksisterende software eller drivere. Bestillingskoden inkluderer ét CA-4037B-kabel og to CA-4002 D-Sub-stik.
Anvendelser
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Digitale indgange: | 64 |
|---|---|
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI Express x1 |
| Porte: | DB37, 40-polet boksstiftliste |
| Produkttype: | DAQ-kort |
| Isolation: | 3750 Vrms |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 40-polet boksstiftliste x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 64 |
| Type | Tør + våd kontakt Fotokobler |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Tør: Lukket til GND Våd: 20 ~ 28 V (maks. 30 V) |
| OFF-spændingsniveau | Tør: Åben Våd: 0 ~ 1 V |
| Responshastighed | 4 kHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 3750 Vrms (ved brug af ekstern forsyning) |
| PC-bus | |
| Type | PCI Express x 1 |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 600 mA @ +3.3 V 400 mA @ +12 V |
| Mekanisk | |
| Mål (mm) | 105 x 180 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
DB37 han-stik til han-stik kabel, 90º, 1 m.
DB37 hankabel til hanstik, 1 m.
DB37 hankabel til hankabel, tynd monolitisk design (højhastighed), 1,5 m.
DB37 hankabel, han til han, tynd monolitisk konstruktion (højhastighed), 3 m.
DB37-kabel han til han, tynd monolitisk design, 5 m.
DB37 hanstik til hanstik-kabel, tynd monolitisk konstruktion (højhastighed), 5 m.
Den DB-37 CR er en skrueklemme-breakoutblok til tilslutning af feltledninger til et DAQ I/O-kort med 37-pin D-sub-stik. Den giver ingeniører et praktisk klemmepunkt med 5,08 mm pitch, så signaler kan tilsluttes og serviceres uden at arbejde direkte på I/O-stikket.Hver klemme er forbundet pin for pin til 37-pin D-sub-interfacet, hvilket forenkler kabelplanlægning og fejlfinding under idriftsættelse. Kortet er specificeret til en maksimal strøm på 1 A og en maksimal DC-spænding på 50 V med en dielektrisk spændingsfasthed på 250 VAC i et minut.Kortet måler 130 mm x 78 mm og er specificeret til et driftsområde på 0~ +60 °C og et opbevaringsområde på -30 ~ +80 °C, med en luftfugtighed på 10% ~ 90%, ikke-kondenserende. Det er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltledningstilslutning til DAQ I/O-kort med 37-pin D-sub-stikTerminering af signaler til dataopsamlingssystemer
Den DN-37 CR er en DB37-hunstik til skrueklemmeplade til tilslutning af feltsignaler til DB37-baseret dataopsamlingshardware. Den har to 37-polede D-sub-stik, hvoraf det ene er beregnet til udvidelse, samt to 19-polede skrueklemmeblokke med 5,08 mm pitch, monteret på en DIN-skinne.Bestillingskoden inkluderer et CA-3710-kabel, en DB37 han-til-han, 45º, 1 m samling, så pladen kan tilsluttes en kompatibel DB37-enhed direkte fra start. Pladen er klassificeret til op til 1 A og 50 V DC, med en dielektrisk testspænding på 250 VAC i et minut.Pladen måler 144 mm x 72 mm og er velegnet til styreskabe, hvor der kræves et DIN-skinnefodaftryk. Den er specificeret til et driftsområde på 0 ~ 60 °C og er certificeret med CE, UKCA, FCC, RoHS og WEEE.AnvendelserFeltkabling til DB37-baserede dataopsamlingskortSkrueklemme-breakout i DIN-skinnestyreskabe
Lignende produkter

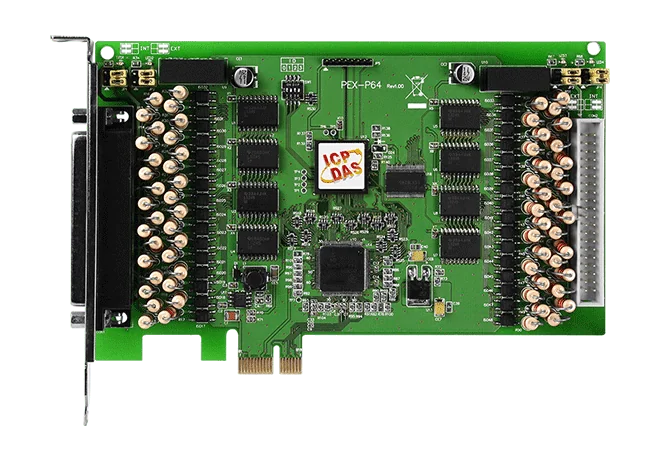

PEX-P64 er et PCI Express x1 digitalt indgangskort med 64 optisk isolerede kanaler. Hver kanal accepterer tørkontakt- eller våd kontakt-signaler, og DI-forsyningen kan indstilles med jumper til den interne isolerede DC/DC-konverter eller til en ekstern forsyning.Kanalerne kan grupperes i fire isolerede bænke, når der anvendes fire isolerede eksterne forsyninger: kanal 0 til 15 for bænk A, 16 til 31 for bænk B, 32 til 47 for bænk C og 48 til 63 for bænk D. Optokoblerne giver 3750 Vrms isolation, hvilket fjerner jordsløjfeproblemer og beskytter værtscomputeren mod spændingsspidser på feltledningerne.Denne CR-variant leveres med ét CA-4037B-kabel og to CA-4002 D-Sub-stik. En Card ID-kontakt gør det muligt for softwaren at identificere kortet, når to eller flere kort er installeret i samme computer. Kortet er designet som direkte erstatning for PISO-P64U uden ændringer i software eller driver.AnvendelserFabriksautomationProdukttestLaboratorieautomation

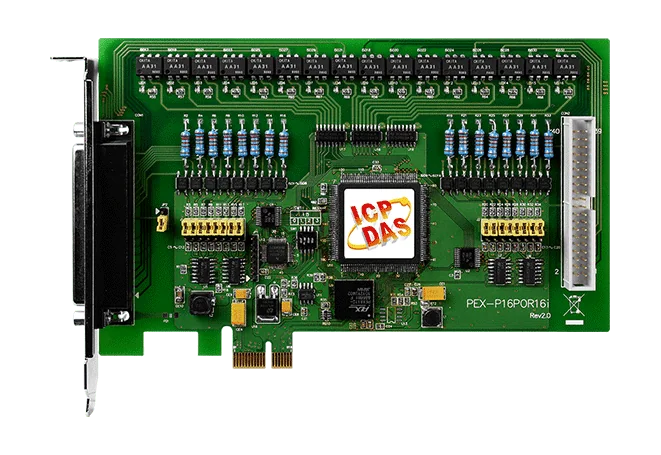

PEX-P16POR16i er et digitalt I/O-kort til PCI Express x1, der tilføjer 16 isolerede digitale indgangskanaler og 16 PhotoMOS-relæudgangskanaler til en værts-pc. Begge grupper bruger optokobling, så feltsignalerne er elektrisk adskilt fra computeren. Indgangskanalerne er klassificeret til 2000 VDC isolation, hvilket gør det muligt for flydende indgangssignaler at bryde jordsløjfer, absorbere spændingstoppe og beskytte værten mod skadelige spændinger.De digitale indgange accepterer AC- eller DC-signaler fra 5 til 24 V og kan konfigureres med et valgbart DC-filter eller et AC-indgangsfilter. PhotoMOS-relæudgangene egner sig til at styre et kredsløb fra et lavstyret signal eller til at koble flere kredsløb fra ét signal, uden kontaktstudsning eller gnistdannelse. En 4-bit Card ID-kontakt på kortet gør det muligt for softwaren at skelne mellem kortene, når to eller flere er installeret i samme computer.Softwaren understøtter Linux, DOS og Windows med en DLL, ActiveX-kontrol og eksempelprogrammer til en række C-, C++-, Visual Basic-, C#.NET- og LabVIEW-miljøer. Pakken indeholder ét CA-4037W-kabel og to CA-4002 D-Sub-stik.AnvendelserStyring af ON/OFF-tilstanden for eksterne enhederStyring af eksterne relæer eller små effektkontakterAktivering af alarmer og kontaktlukningMåling af eksterne spændinger eller kontakter

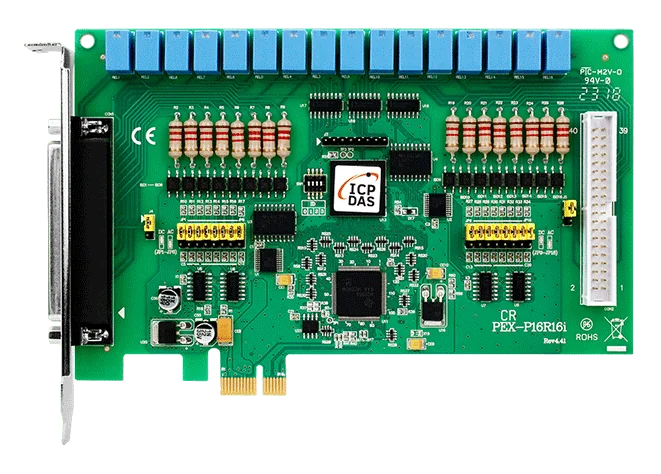

The PEX-P16R16i CR er et PCI Express x1 digitalt I/O-kort, der kombinerer 16 isolerede digitale indgange med 16 relæudgange. Hver indgang er optokobler-isoleret til 3750 Vrms, så feltsignaler kan være potentialfrie, og jordsløjfer undgås. Relæerne egner sig til at tænde og slukke for eksterne enheder, styre eksterne relæer eller små effektkontakter og aktivere alarmer.Kortet er tænkt som en nem erstatning for PISO-P16R16U, uden at software eller driver skal ændres. De digitale indgange accepterer AC- eller DC-signaler fra 5 til 24 V og kan anvendes med sink- eller source-forkabling. Et valgbart DC-signalindgangsfilter og et AC-signalindgangsfilter er tilgængelige, og et 4-bit Card ID, indstillet med en SMD-kontakt, gør det nemmere at identificere kort i systemer med flere kort.Relæbanken har otte SPDT- og otte SPST-kontakter, dimensioneret til AC 120 V ved 0,5 A eller DC 24 V ved 1 A. Leverancen omfatter ét CA-4037W-kabel og to CA-4002 D-Sub-stik. Kortet kan anvendes ved 0 til +60 °C.AnvendelserTænd/sluk-styring af eksterne enhederStyring af eksterne relæer eller små effektkontakterAktivering af alarmerUdskiftning af PISO-P16R16U-kort i eksisterende PCI-baserede systemer

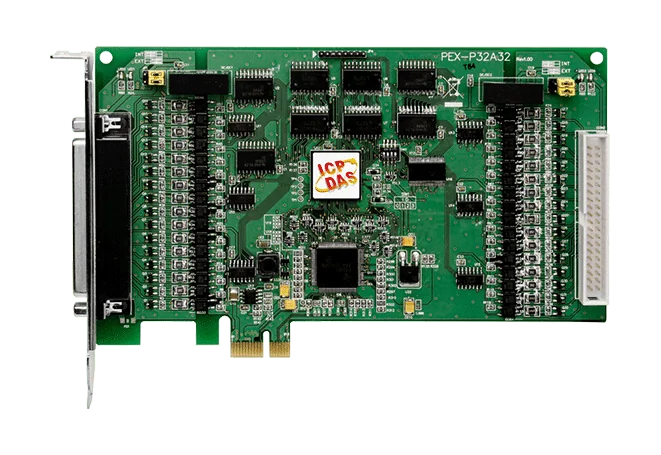

Den PEX-P32A32 er et PCI Express digitalt I/O-kort til PC-baseret styring og dataopsamling. Det leverer 32 optisk isolerede digitale indgange og 32 optisk isolerede digitale udgange, opdelt i fire isolerede grupper, hvilket hjælper med at undgå jordsløjfer og beskytter værtscomputeren mod spændingsspidser.Hver indgangskanal er en optokobler-indgang, der kan bruge enten kortets interne isolerede forsyning eller en ekstern forsyning, valgt via jumper. Udgangene er PNP-kanaler med strømkilde og indbygget undertrykkelsesdiode til induktive laster, og de kræver en ekstern strømkilde. En indbygget 4-bit Card ID-kontakt gør det muligt for softwaren at identificere kortet, når to eller flere kort er installeret i samme computer.Kortet er en direkte erstatning for PISO-P32A32U-serien, så eksisterende software og drivere kan bevares. Bestillingskoden inkluderer ét CA-4037B-kabel og to CA-4002 D-Sub-stik.AnvendelserFabriksautomationProdukttestLaboratorieautomation
