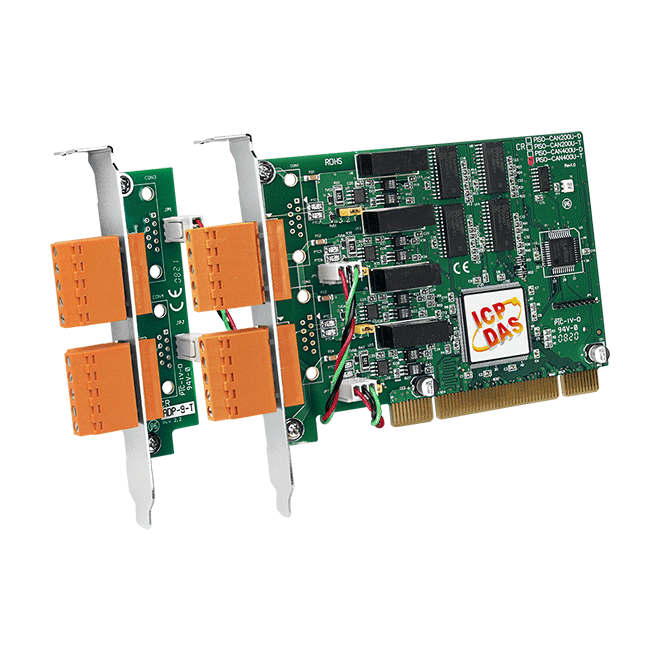

PISO-CAN400U-T 4-Port Isoleret CAN 2.0 Universal PCI-kort
Fire-port isoleret CAN 2.0A/2.0B universelt PCI-kort med 2500 Vrms fotokobler-isolation og programmerbare hastigheder op til 1 Mbps, til 3,3 V og 5 V PCI-slots.
- Fire uafhængige CAN 2.0A/2.0B-porte, hver med en 5-polet skrueklemstik
- Indbygget optisk isolation med 2500 Vrms fotokobler-isolation på CAN-bussen
- Programmerbar overførselshastighed fra 10 kbps til 1 Mbps
- Jumper-valgbar 120 Ω terminatormodstand for hver port
- NXP SJA1000T-controller med direkte hukommelsesmapning
- Universelt PCI-kort til 3,3 V og 5 V slots, 33 MHz 32-bit PCI-bus, plug and play
4.170,21 kr. pr. stk.
| 1-9 stk. | 4.170,21 kr. | |
|---|---|---|
| 10-30 stk. | 3.960,96 kr. | −5 % |
| 31+ stk. | 3.751,70 kr. | −10 % |
Produktinformation "PISO-CAN400U-T 4-Port Isoleret CAN 2.0 Universal PCI-kort"
PISO-CAN400U-T er et PCI-kort med fire CAN-busporte, beregnet til pc'er, der skal kunne håndtere flere uafhængige CAN-netværk i samme vært. Hver port understøtter CAN 2.0A og 2.0B og kører med en programmerbar hastighed op til 1 Mbps, så ét kort kan betjene flere busser med forskellige timingkrav.
Hver CAN-port er optisk isoleret med 2500 Vrms fotokobler-isolation på bussen og 3000 VDC DC-til-DC-isolation, hvilket hjælper med at beskytte værts-pc'en mod fejl på feltsiden. En jumper vælger 120 Ω terminatormodstanden uafhængigt for hver port, og kortet er verificeret til at drive 100 CAN-noder samtidigt.
Kortet er bygget op omkring en NXP SJA1000T CAN-controller med 16 MHz clock og 82C250/251-transceivere, med direkte hukommelsesmapning til controllerne. Det er et universelt PCI-kort, der fungerer i både 3,3 V og 5 V PCI-slots, og det er plug and play. Der leveres drivere til Windows og Linux samt understøttelse af LabVIEW, DASYLab og InduSoft, plus SDK'er til flere udviklingsmiljøer.
Anvendelser
- Logistikstyringssystemer
- Styring og overvågning på tværs af forskellige brancher
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Grænseflade: | PCI |
| Porte: | 4 |
| Produkttype: | CAN-grænsefladekort |
| Protokol: | CAN 2.0A/2.0B |
| Isolation: | 2500 Vrms (fotokobler) |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-bus | |
| Type | Universal PCI, 3,3 V og 5 V, 33 MHz, 32-bit, plug and play |
| CAN | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 4 |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Strøm | |
| Forbrug | 300 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 126 x 85 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
