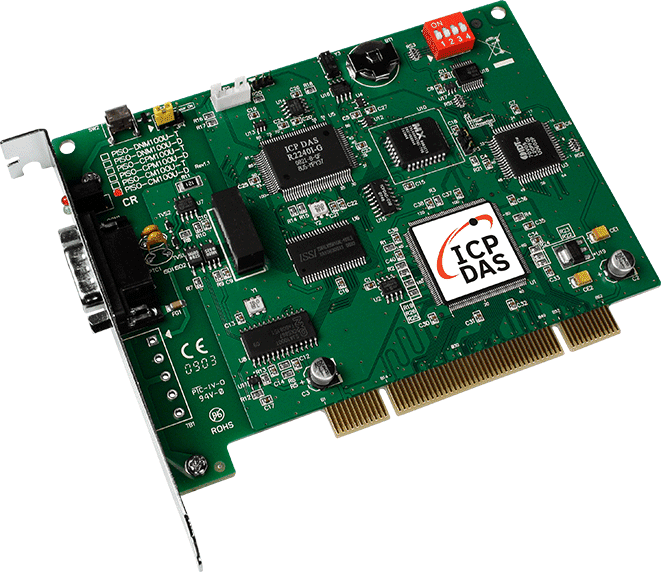

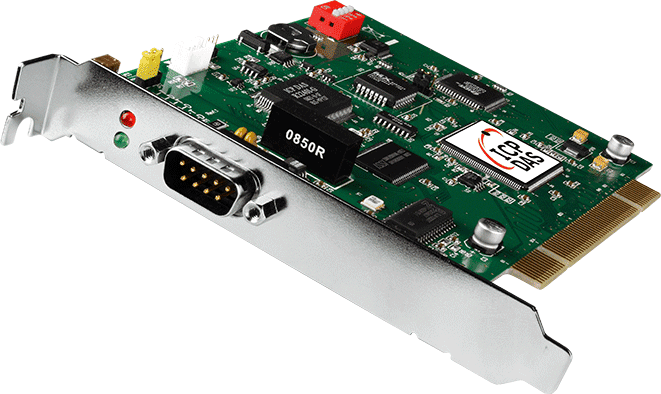

PISO-CM100U-D Programmerbart CAN Universal PCI-kort, 1-port, 9-pin D-sub
1-port programmerbart CAN 2.0A/2.0B-kort til Universal PCI-slots, med indbygget 80186-mikroprocessor til filtrering, forbehandling og tidsstempling af CAN-meddelelser.
- 80186-mikroprocessor med 80 MHz til filtrering, forbehandling og tidsstemplet lagring af CAN-meddelelser
- NXP SJA1000T CAN-controller med 82C250-transceiver
- Understøtter CAN 2.0A og CAN 2.0B ved 10 k ~ 1 M bps
- Tidsstempler med mindst ±1 ms præcision, understøttet af et realtidsur
- Universal PCI, 32-bit, 33 MHz, 3,3 V og 5 V, plug and play
- Enkelt CAN-port på en 9-pin D-sub-tilslutning med 120 Ω-afslutningsjumper
3.243,50 kr. pr. stk.
| 1-9 stk. | 3.243,50 kr. | |
|---|---|---|
| 10-30 stk. | 3.079,08 kr. | −5 % |
| 31+ stk. | 2.922,14 kr. | −10 % |
Produktinformation "PISO-CM100U-D Programmerbart CAN Universal PCI-kort, 1-port, 9-pin D-sub"
PISO-CM100U-D er et programmerbart CAN-interfacekort med én port til Universal PCI-slots, velegnet til ingeniører, der har brug for CAN 2.0A- og 2.0B-forbindelse i en pc. En indbygget 80186-mikroprocessor med 80 MHz kan filtrere, forbehandle og tidsstemple CAN-meddelelser og videresende dem i realtid, hvilket reducerer belastningen på værts-pc'en.
Kortet kombinerer en NXP SJA1000T CAN-controller med en 82C250-transceiver og bruger dual-port RAM til kommunikation med værten. Der er monteret et realtidsur, og kortnummeret indstilles med DIP-kontakt. Drivere leveres til Windows XP, 7, 8 og 10 (32-bit og 64-bit), med SDK'er til VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 og C# 2008. Produktet er angivet med certificeringerne CE, UKCA, FCC, RoHS og WEEE.
Brugerdefinerede CAN-applikationer kan udvikles med PISO-CM100U-biblioteket, hvor data udveksles mellem applikationen og kortets firmware via hukommelsesmapning. En jumper vælger 120 Ω-afslutningsmodstanden, og isolationen er specificeret til 3000 VDC for DC-til-DC og 2500 Vrms for optokobleren.
Anvendelser
- Styre- og overvågningssystemer i forskellige brancher
- Dataopsamling fra CAN-netværk og logning af meddelelser på en pc
- Aflastning af forbehandling af CAN-datastrømme fra værtsapplikationer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Grænseflade: | Universal PCI |
| Montage: | PCI-slot |
| Porte: | 1 |
| Produkttype: | PCI CAN-kort |
| Protokol: | CAN 2.0A/2.0B |
| Isolation: | 3000 VDC (DC-til-DC), 2500 Vrms (fotokobler) |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes (batteribackup, data gyldige i op til 10 år) |
| SRAM | 512 KB |
| Realtidsur | Ja |
| LED-indikatorer | |
| Status | 1 x CAN-status 1 x Driftstilstand |
| PC-bus | |
| Type | Universal PCI, 3,3 V og 5 V, 33 MHz, 32-bit, plug and play |
| Kortnr. | Via DIP-kontakt |
| CAN | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Strøm | |
| Forbrug | 300 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 138 x 22 x 105 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
