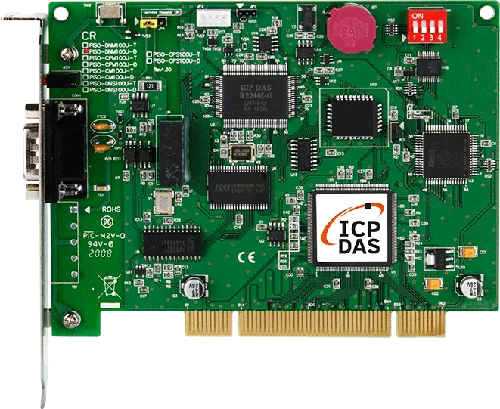

PISO-DNM100U-D 1-Port DeviceNet Master Universal PCI-kort
1-port intelligent DeviceNet master til universelle PCI-slots, med 125, 250 og 500 kbps, op til 64 noder pr. port og Windows-drivere.
- Enkeltport DeviceNet master på et universelt PCI-kort, som understøtter både 5 V- og 3,3 V-PCI-slots
- Programmerbart master-MAC-ID og overførselshastigheder på 125, 250 og 500 kbps
- Op til 64 noder pr. port og et maksimalt I/O-fragmentantal på 64
- I/O-driftstilstande: Poll, Bit-Strobe og Change Of State/Cyclic
- Auto-scan af slave-enheder, automatisk kommunikation ved opstart og auto-reconnect efter et brudt forbindelse
- On-line tilføjelse og fjernelse af enheder uden at stoppe netværket
4.013,27 kr. pr. stk.
| 1-9 stk. | 4.013,27 kr. | |
|---|---|---|
| 10-30 stk. | 3.811,49 kr. | −5 % |
| 31+ stk. | 3.617,17 kr. | −10 % |
Produktinformation "PISO-DNM100U-D 1-Port DeviceNet Master Universal PCI-kort"
PISO-DNM100U-D er et DeviceNet-masterkort med én port til Windows-systemer baseret på PCI. Kortet fungerer som master på et DeviceNet-netværk og kommunikerer med slave-enheder via Group 2 Only Server- og UCMM-funktioner. Det håndterer netværkssiden, så pc'en kan udveksle I/O-data med feltenheder.
Kortet bygger på en NXP SJA1000T CAN-controller med 16 MHz clock, en indbygget mikroprocessor og en ISO-11898-2-transceiver. Den universelle PCI-grænseflade accepterer både 5 V- og 3,3 V-bussloter, og board-nummeret indstilles med en DIP-switch. Porten er galvanisk isoleret med 2500 Vrms optokobler-isolation, og en jumper aktiverer en 120 Ω terminatormodstand.
Funktionerne auto-scan, auto-reconnect og on-line tilføjelse/fjernelse er nyttige, når slave-enheder tilføjes eller udskiftes på et netværk i drift. Drivere leveres til Windows XP, 7, 8 og 10 i både 32-bit- og 64-bit-udgaver, med SDK-understøttelse til VB 6.0, VC++ 6.0, BCB 6.0 og Visual Studio .NET.
Anvendelser
- Produktion og inspektion af LCD-paneler
- Kommunikation med PowerFlex400-drev
- Ventilstyring med SMC-, IFC-125- og MKS FRCA-ventiler
- Afstandsmåling med SICK-sensorer
| Driftstemperatur: | 0 ~ +60 °C |
|---|---|
| Grænseflade: | PCI |
| Montage: | PCI-slot |
| Porte: | 1 |
| Produkttype: | PCI-kort |
| Protokol: | DeviceNet |
| Isolation: | 2500 Vrms |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Visual Studio .NET |
| LED-indikatorer | |
| Status | Grøn LED, rød LED |
| PC-bus | |
| Type | Universal PCI understøtter både 5 V og 3,3 V PCI-bus |
| Kortnr. | Via DIP-kontakt |
| DeviceNet | |
| Controller | NXP SJA1000T med 16 MHz ur Indbygget mikroprocessor med 80186 80MHz |
| Porte | 1 |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Protokol | DeviceNet Volumen I ver. 2.0, Volumen II ver. 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Strøm | |
| Forbrug | 300 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 138 x 22 x 105 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 ℃ |
| Opbevaringstemperatur | -20 ~ +70 ℃ |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.dk/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m")
DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m.
CD-002 er en delt ferritkerne til undertrykkelse af elektromagnetisk og radiofrekvent interferens på runde kabler. Dens hængslede plastkabinet lukkes om kablet og holder ferritkernen sikkert på plads, så den kan monteres uden at kablet skal afisoleres og genafsluttes.Kernen er rettet mod lavfrekvent støj fra motorstyringsenheder, invertere og motorer. Den kan eftermonteres på eksisterende udstyr eller tilføjes i eftermonteringsarbejde på data- og strømkabler til elektronisk udstyr, hvilket passer til miljøer, hvor EMI eller RFI påvirker signalintegriteten.Hver pakke indeholder 10 kerner, leveret i hvid og specificeret til en driftstemperatur på -40 °C til 75 °C. Maksimal kabeldiameter er Ø13 mm.AnvendelserUndertrykkelse af lavfrekvent støj fra motorstyringsenhederReduktion af støj fra invertere og motorerReduktion af EMI og RFI på datakabler til elektronisk udstyrReduktion af EMI og RFI på strømkabler til elektronisk udstyrEftermontering i eksisterende installationer
CNT-CAN CR er et CAN bus-stik til hurtig tilslutning af en CAN bus-node til busledningen. Hurtigtilslutningsteknologien gør det unødvendigt at afisolere buslederne, hvilket forenkler installationen.Stikket har et plasthus med en integreret afslutningsmodstand, som kan vælges med en indbygget kontakt. Det har to kabelindgange og en 9-polet D-Sub hunstik med 90° kabeludgang, og fås med programmeringsinterface.Det er velegnet til ingeniører, der skal tilføje en CAN-enhed til en eksisterende CAN bus-ledning med minimalt ledningsarbejde og et klart valg af busafslutning.AnvendelserTilslutning af en CAN bus-node til en CAN bus-ledningTilføjelse af CAN-enheder til et eksisterende CAN bus-netværk
5-polet M12 A-kodet samlestik (hun).
Lignende produkter

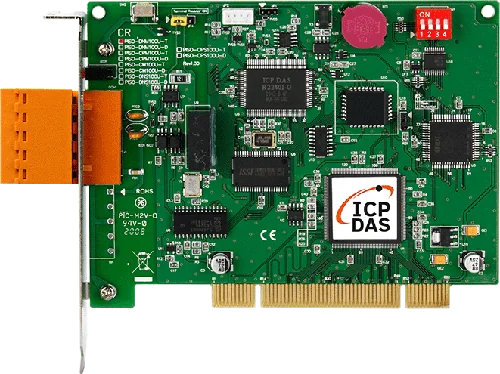

Med PISO-DNM100U-T (bestillingskode PISO-DNM100U-T CR) bliver en Windows-baseret pc til en DeviceNet-master på netværket. Kortet bruger sin egen uafhængige CAN-bus-port med et foruddefineret master-slave-forbindelsessæt og understøtter Group 2 Only Server- og UCMM-funktioner til kommunikation med slaveenheder.Kortet er bygget op omkring en NXP SJA1000T CAN-controller og en 82C250-transceiver, som står for busarbitrering og fejldetektion med automatisk korrektion og retransmission. Dets universelle PCI-grænseflade accepterer både 5 V- og 3,3 V-PCI-slots, og kortnummeret indstilles med DIP-kontakt.Velegnet til industriel automation, bygningsautomation samt køretøjs-, marine- og embedded styrenetværkDriverunderstøttelse til Windows XP, 7, 8 og 10 (32-bit og 64-bit), med SDK-understøttelse til VB 6.0, VC++ 6.0, BCB 6.0 og Visual Studio .NETAnvendelserProduktion og kontrol af LCD-panelerKommunikation med PowerFlex400-drevVentilstyring med SMC-, IFC-125- og MKS FRCA-ventilerIntegration af SICK-afstandssensorerIndustriel automation, bygningsautomation samt køretøjs-, marine- og embedded styrenetværk

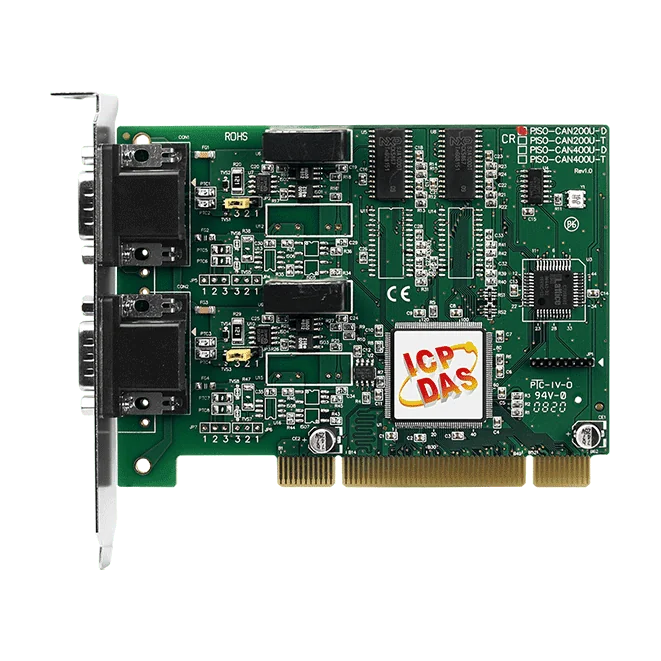

PISO-CAN200U-D er et to-kanals CAN-busgrænsefladekort til pc'er, der giver ingeniører to uafhængige CAN 2.0A/2.0B-kanaler, hver med optisk isolationsbeskyttelse. Kortet egner sig til pc-baserede overvågnings- og styresystemer, der skal kommunikere med sensorer, aktuatorer og intelligente feltenheder via CAN.Hver port er bygget op omkring en NXP SJA1000T CAN-controller med 16 MHz ur og 82C250/251-transceivere, som håndterer busarbitrering, fejldetektering med automatisk korrektion og gensendelse. Kortet tilbyder direkte hukommelsesmapning til CAN-controllerne og en jumperвалgbar 120 Ω terminalmodstand pr. port. Baudrater kan programmeres fra 10 kbps til 1 Mbps.Den universelle PCI-formfaktor understøtter både 5 V- og 3,3 V-slots (33 MHz, 32-bit, plug and play). Driverunderstøttelsen omfatter Windows og Linux, og SDK'et indeholder VB, VC++, BCB, Delphi og .NET-muligheder, med kompatibilitet oplistet for LabVIEW, DASYLab og InduSoft.AnvendelserStyring og overvågning i en række industrielle applikationerBatteriskifte-stationer til elmotorcykler

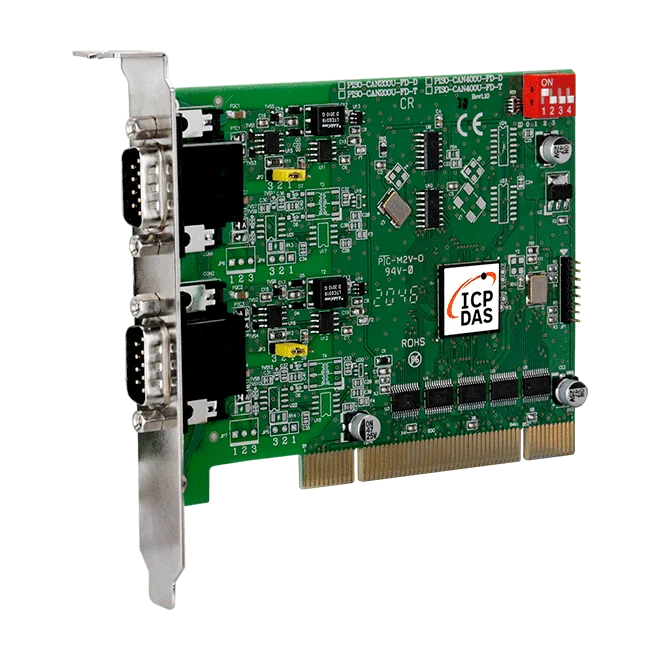

PISO-CAN200U-FD-D er et PCI-kort, der giver en værts-pc to uafhængige CAN FD-busporte, hver ført ud på en 9-polet D-sub-stik. Det er beregnet til ingeniører, der skal forbinde en pc til CAN FD-netværk, samtidig med at bussen er galvanisk isoleret fra computeren.Kortet er bygget op omkring en Microchip MCP2518FD-controller med TI TCAN1042HG-serien af transceivere. Det er kompatibelt med ISO 11898-2 samt CAN 2.0 A/B og CAN FD. Konfiguration af meddelelsesfiltre understøttes, og kortnummeret indstilles med en DIP-switch, hvilket er en fordel, når flere kort er installeret.Drivere leveres til Windows 7, 8.1 og 10 samt Linux 5.10, med demoer og biblioteker til C#.Net, VB.Net og VC++.Net. En indbygget jumper vælger 120 Ω-afslutningsmodstanden for CAN-bussen.AnvendelserStyring og overvågning af CAN FD-netværk fra en pcIntegration af forskellige CAN-tilsluttede enheder i én værtscomputer

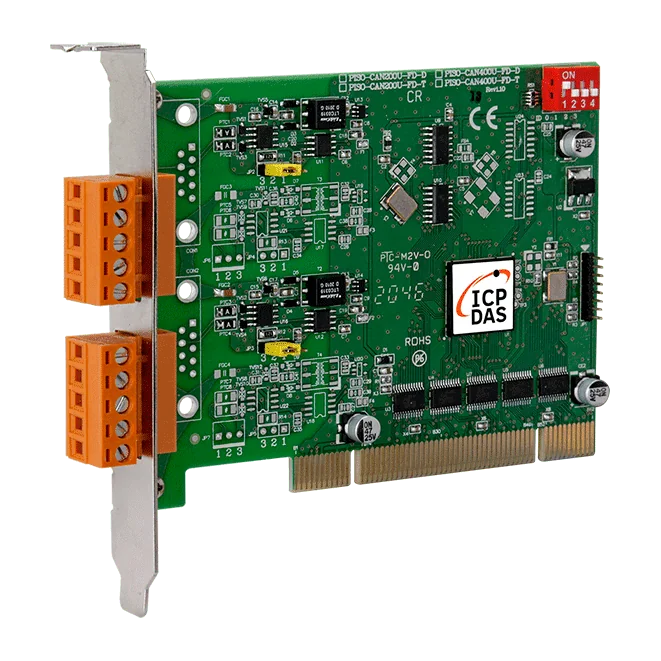

"PISO-CAN200U-FD-T" er et PC-monteret CAN-interface, der tilføjer to uafhængige, isolerede CAN FD-porte til en Windows- eller Linux-vært via en universel PCI-plads. CAN FD udvider klassisk CAN 2.0 med en hurtigere datafase og større nyttelast, og kortet er kompatibelt med både CAN 2.0 A/B- og CAN FD-trafik på ISO 11898-2-netværk.Hver port bruger et 5-polet skrueklemstik. Kortet er bygget op omkring en Microchip MCP2518FD-controller og TI TCAN1042HG-transceivere, der håndterer buss-arbitrering og fejldetektering, med automatisk fejlkorrektion og gensending for pålidelig meddelelseslevering. Konfiguration af meddelelsesfiltre understøttes, og kortnummeret indstilles med en DIP-kontakt, når flere kort er installeret.Drivere leveres til Windows 7/8.1/10 og Linux 5.10, med demoer og biblioteker til C#.Net, VB.Net og VC++.Net. Bestillingskoden PISO-CAN200U-FD-T CR er RoHS-kompatibel versionen.AnvendelserCAN-bus-styring og -overvågning fra PC-baserede systemerIntegration af CAN- og CAN FD-enheder i Windows- eller Linux-værtsapplikationerInstallationer med flere CAN FD-kort, hvor hvert kort skal have et unikt kortnummer
