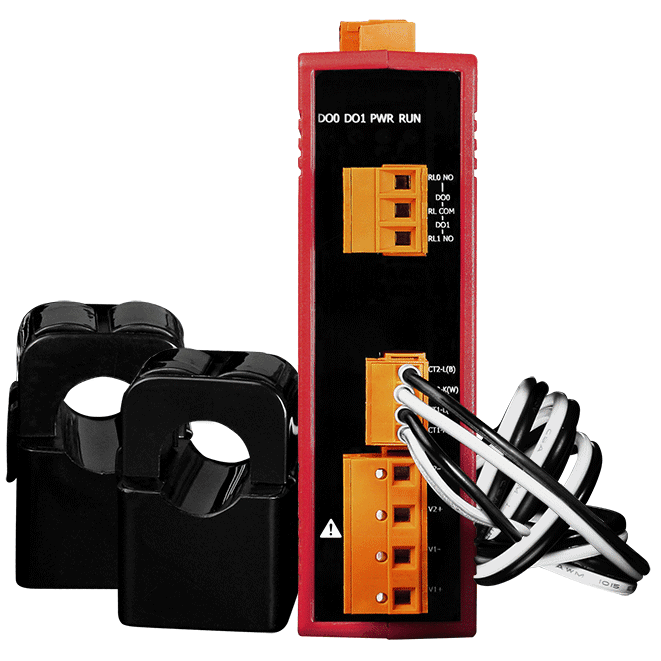

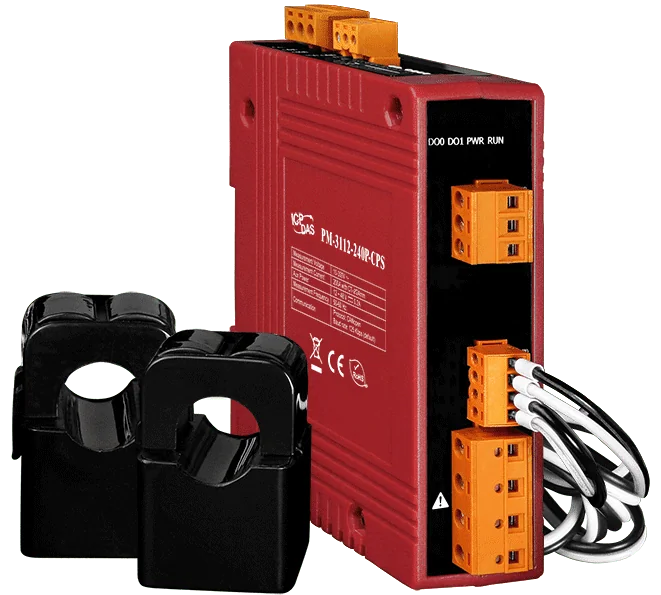

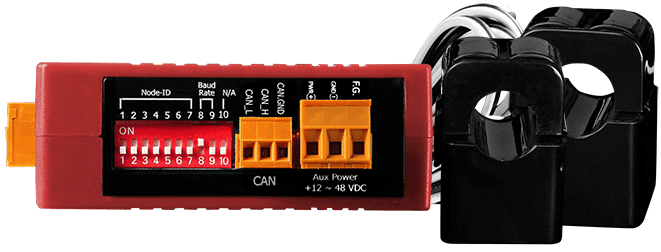

PM-3112-240P-CPS Enfaset elmåler, 2 kredsløb, CANopen, 200 A CT

PM-3112-100P-CPS CR er en enkeltfaset elmåler med to kredsløb og CANopen-grænseflade, velegnet til ingeniører, der har brug for elektriske data i realtid fra en DIN-skinnemonteret enhed. Hvert kredsløb bruger en klemme-strømtransformer på 60 A med en 10 mm åbning og en 4 m ledning, så enheden kan monteres på eksisterende ledere uden at afbryde belastningen.Måleren rapporterer effektiv spænding (True RMS) og strøm, aktiv, tilsyneladende og reaktiv effekt, de tilhørende energiværdier, effektfaktor og frekvens, opdateret hvert sekund. Effektnøjagtigheden er bedre end 0,5 % ved PF=1, og måleindgangen accepterer 10 ~ 300 V ved 50/60 Hz, med strømområdet 0,05 A ~ 60 A for denne CT.Kommunikationen sker via CANopen ved 125 k (standard), 250 k, 500 k eller 1 M, valgt med DIP-kontakt. To potentialfrie relæudgange af type A, 5 A @ 250 VAC eller 30 VDC, kan styre sirener eller indikatorlamper til alarmmeddelelser. Plasthuset måler 33 x 127 x 100 mm (B x L x H) og arbejder ved -20 ~ +70 °C.AnvendelserGeneratorovervågningTavle- og fordelingsanlægEnergistyring

PM-3112-160P-CPS CR er en DIN-skinnemonteret elmåler, der leverer realtidsdata for elforbrug på to uafhængige enfasede kredse via CANopen. Hver kreds har sin egen referencespænding, så én enhed kan dække to forsyninger i et kompakt kabinet.Denne variant er udstyret med to 100 A klemme-strømtransformere med 16 mm indvendig diameter og 4 m ledninger, hvilket gør installation på eksisterende ledere ligetil. Spændingsindgangen accepterer 10 ~ 300 VAC, og to Form A effektrelæudgange, dimensioneret til 5 A @ 250 VAC eller 30 VDC, kan styre sirener eller lys til alarmsignalering.Måler Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, effektfaktor og frekvensOpdaterer data hvert sekundDesignet til brug på generator-, koblingsanlægs- og fordelingskredseAnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring

PM-3114-100P-CPS CR er en kompakt DIN-skinne-elmåler til enkeltfaset energimåling over CANopen. Den måler reel RMS-spænding og -strøm og rapporterer aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens, opdateret hvert sekund, så ingeniører kan følge forbruget på det overvågede udstyr, mens det kører.Denne variant leveres med fire clip-on strømtransformere på 60 A, hver med en indvendig diameter på 10 mm og en 4 m ledning. Strømindgangens måleområde er 0,05 A til 60 A, og spændingsindgangen accepterer 10 til 300 VAC. Måleren understøtter fire uafhængige enkeltfasede kredse og to effekt-relæudgange med Form A, som kan styre sirener eller lys til alarmsignalering.Enheden er velegnet til generatorovervågning, koblingsanlæg og energistyringsprojekter, hvor clip-on CT-installation uden afbrydelse af lederne er en fordel. Dens W-nøjagtighed er bedre end 0,5 % ved PF=1.AnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring

Den PM-3114-160P-CPS CR overvåger fire enkeltfasede kredsløb samtidig og leverer realtidsmålinger af spænding, strøm, effekt og energi for hvert kredsløb. Den leveres med fire 100 A clip-on strømtransformere med 16 mm indvendig diameter og 4 m ledningsforbindelser, hvilket forenkler installation på eksisterende ledere.Målingerne omfatter True RMS-spænding og -strøm, aktiv, tilsynelandende og reaktiv effekt og energi, effektfaktor og frekvens, opdateret hvert sekund. Data er tilgængelige via CANopen, hvor baudraten vælges med DIP-kontakt til 125 k (standard), 250 k, 500 k eller 1 M. To Form A-effektrelæudgange kan drive sirener eller lys til alarmsignalering.Måleren accepterer 10 ~ 300 VAC indgang og forsynes fra +12 ~ 48 VDC. Det plastikhus monteres på en DIN-skinne, og den arbejder ved -20 ~ +70 °C, hvilket gør den egnet til generatorovervågning og fordelingssystemer i koblingsanlæg.AnvendelserGeneratorovervågningFordelingssystemer i koblingsanlægEnergistyring
