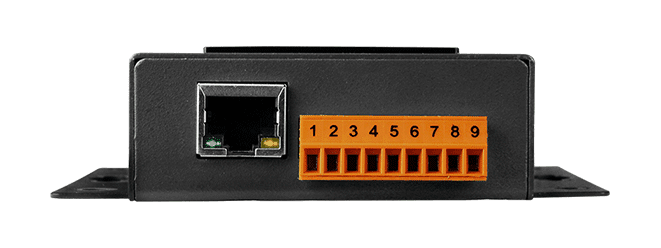

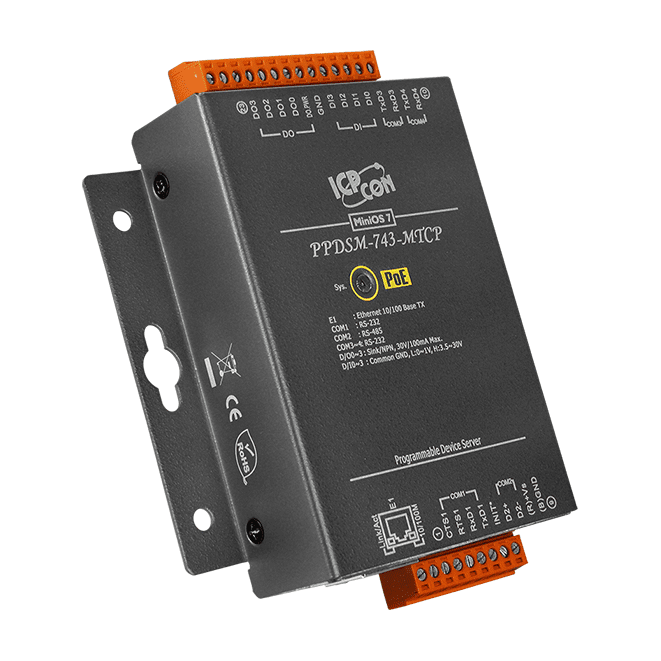

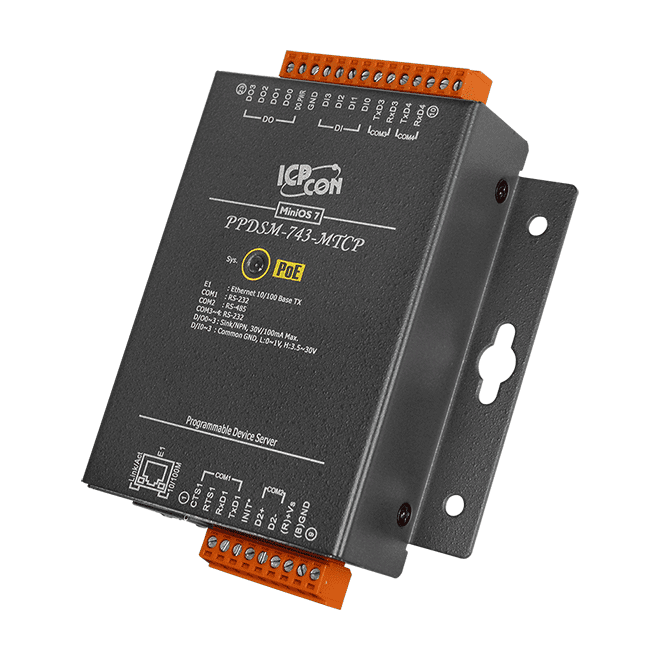

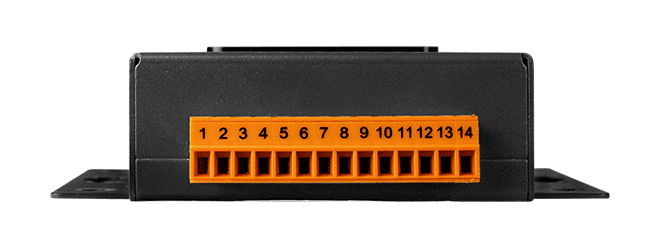

PPDSM-743-MTCP PoE-enhedsserver, 3x RS-232 og 1x RS-485, Modbus TCP-gateway

Den PDS-743 CR er en programmerbar device server, der fører RS-232- og RS-485-serielle enheder ind i et Ethernet-netværk. De indbyggede COM-porte kan knyttes til standard Virtual COM-porte på en Windows-pc ved hjælp af VxComm-værktøjet, så eksisterende seriel software kan fortsætte med at fungere uden ændringer.Enheden fungerer også som en Modbus TCP til RTU/ASCII-gateway, hvilket gør det muligt for SCADA- og HMI-systemer, der anvender Modbus TCP, at kommunikere med Modbus RTU- eller ASCII-slaveenheder. Det indbyggede MiniOS7-runtime og den programmerbare Xserver-struktur gør det muligt for ingeniører at udvikle skræddersyede Ethernet-applikationer på enheden.Fire digitale indgange med latch- og tællerfunktioner samt fire open-collector digitale udgange tilføjer lokal I/O til den serielle gateway. Plastikhuset monteres på DIN-skinne eller væg, og en aftagelig klemrække forenkler tilslutningen. Kablet CA-0910 er inkluderet.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PDSM-743 CR er en programmerbar device server, der kobler seriel udstyr til et Ethernet-netværk. Den har tre RS-232-porte og én RS-485-port, og VxComm-værktøjet kan mappe de indbyggede COM-porte til standard COM-porte på en pc, så eksisterende seriel software kan fortsætte med at fungere over netværket.Enheden kører det indbyggede MiniOS7 og en Xserver-programmeringsstruktur til brugerdefinerede Ethernet-applikationer. Den fungerer også som en Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der anvender Modbus TCP. Fire digitale indgange med latched- og tællefunktioner samt fire open-collector digitale udgange er inkluderet til lokal I/O.PDSM-743 CR har en metalkabinet for øget beskyttelse og en aftagelig klemrække til ledningsføring. Den leveres med et CA-0910-kabel og er designet til vægmontering i fabriks-, bygnings- og hjemmeautomationsinstallationer.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PDS-743D (bestillingskode PDS-743D CR) forbinder seriel udstyr til et Ethernet-netværk. Den har tre RS-232-porte og én RS-485-port, så eksisterende serielle instrumenter, målere og styringer kan tilgås fra IP-baserede systemer uden at ændre deres ledningsføring eller software.VxComm-driveren og -værktøjet kan mappe enhedens serielle porte til virtuelle COM-porte på en Windows-pc, så ældre seriel-applikationer kan beholde deres standard COM-portgrænseflade. Enheden kører desuden en programmerbar Xserver-struktur på den indbyggede MiniOS7-platform og kan fungere som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer.Fire digitale indgange med latched- og tællerfunktioner samt fire open-collector digitale udgange tilføjer lokal I/O. Enheden har en watchdog-timer, ESD-beskyttelse på den serielle port og en aftagelig klemrække, og den leveres med et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PDSM-743D forbinder serielle enheder til et Ethernet-netværk. Enhedens indbyggede COM-porte kan præsenteres som standard COM-porte på en Windows-pc via VxComm-værktøjet, så eksisterende seriel software kan fortsætte med at fungere over netværket uden ændringer i applikationen.Enheden kører operativsystemet MiniOS7 og kan programmeres med Xserver-strukturen til at bygge brugerdefinerede Ethernet-applikationer. Den kan også fungere som en Modbus TCP til RTU/ASCII-gateway, hvilket passer til SCADA- og HMI-systemer, der anvender Modbus TCP. Digitale indgange understøtter latched- og tællerfunktioner, og RS-485-porten anvender en selvjusterende ASIC-controller.Enheden har et metalkabinet, en watchdog-timer til krævende miljøer og en +/-4 kV ESD-beskyttelseskreds på de serielle porte. Tilslutning sker via en aftagelig klemrække, og enheden monteres på væg. Leveringen omfatter et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PPDS-743-MTCP forbinder RS-232- og RS-485-serielle enheder til et Ethernet-netværk med tre RS-232-porte og én RS-485-port i én enhed. VxComm-driveren kan mappe enhedens COM-porte til standard COM-porte på en Windows-pc, hvilket er nyttigt, når eksisterende COM-baseret software skal kommunikere med fjerntliggende seriel udstyr.Enheden programmeres via Xserver-strukturen og kører den indbyggede MiniOS7-runtime. Den fungerer også som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer. Fire digitale indgange understøtter latched- og tællerfunktioner, og fire open-collector NPN-digitale udgange er dimensioneret til 30 VDC og maks. 100 mA.Strømforsyningen kan leveres via IEEE 802.3af Class 1 PoE over standard Category 5-kabel eller fra en +12 ~ 48 VDC klemrække. Plastikkabinettet monteres på DIN-skinne eller væg, med et driftsområde på -25 ~ +75 °C. Bestillingskoden inkluderer et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PPDS-743D-MTCP er en programmerbar device server, der gør ældre seriel udstyr klar til et Ethernet-netværk. Den har to 3-leder RS-232-porte, én 5-leder RS-232-port og én RS-485-port, så eksisterende serielle enheder kan tilsluttes til Ethernet uden at blive udskiftet. VxComm-driveren og hjælpeprogrammet kan mappe de indbyggede COM-porte til standard COM-porte på en Windows-pc.Ud over seriel bridging kører enheden det indbyggede MiniOS7 og Xserver-programmeringsstrukturen, så der kan udvikles tilpassede Ethernet-applikationer direkte på enheden. Den fungerer desuden som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer, der anvender Modbus TCP. Fire digitale indgange med latch- og tællerfunktioner samt fire open-collector digitale udgange håndterer lokale signaler sideløbende med den serielle trafik.Strømforsyningen kan leveres over Ethernet via IEEE 802.3af (Klasse 1) PoE eller fra en +12 ~ 48 VDC klemrække. Enheden leveres med kablet CA-0910, monteres på DIN-skinne eller væg og har et driftsområde på -25 ~ +75 °C.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

PPDSM-743D-MTCP forbinder op til fire seriel enheder, tre RS-232 og én RS-485, til et Ethernet-netværk, så eksisterende seriel udstyr kan integreres uden at blive udskiftet. Den indbyggede gateway konverterer Modbus TCP-forespørgsler til Modbus RTU eller ASCII, hvilket passer til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP med serielle feltenheder.Enheden er fuldt programmerbar med det indbyggede operativsystem MiniOS7, som starter på ca. ét sekund. Den har fire digitale indgange med latched- og tællerfunktioner samt fire open-collector digitale udgange, samt et 5-cifret 7-segment LED-display til statusinformation. Strømforsyningen kan leveres over Ethernet via IEEE 802.3af Class 1 PoE eller fra en +12 ~ 48 VDC klemrække.Metalkabinettet er beregnet til vægmontage og er specificeret til drift ved -25 ~ +75 °C. Leveringen inkluderer et CA-0910 kabel. Hjælpeprogrammet VxComm kan mappe de serielle porte til virtuelle COM-porte på understøttede Windows-versioner.AnvendelserFabriksautomationBygningsautomationHjemmeautomation
