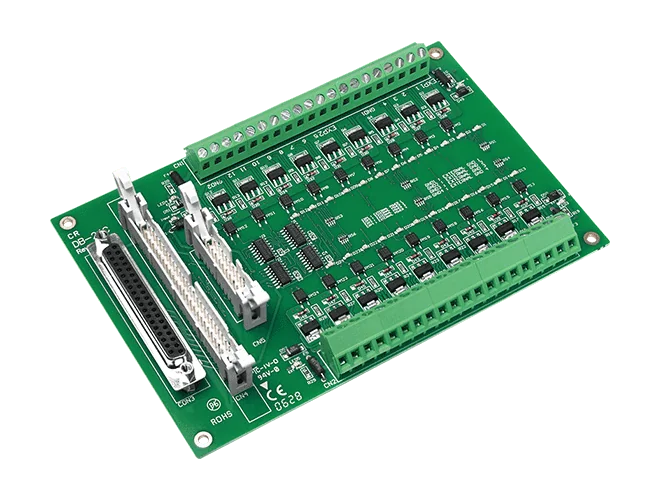

DB-24C/D/DIN 24-kanals open collector-udgangskort, DIN-skinnemontering
24-kanals NPN open collector-digitalt udgangs-daughter board med optisk isolation, DIN-skinnemontering og inkluderet CA-3710 DB37-kabel.
- 24 NPN open collector-digitale udgange i fire isolerede grupper
- Belastningsstrøm på 100 mA/30 VDC på 16 kanaler og 600 mA/30 VDC på 8 kanaler
- Maksimal belastningsspænding på 30 VDC
- 3750 Vrms isolation
- LED-indikation af udgangsstatus
- Skrueklemmer for enkel feltledningsføring
1.532,09 kr. pr. stk.
| 1-9 stk. | 1.532,09 kr. | |
|---|---|---|
| 10-30 stk. | 1.449,88 kr. | −5 % |
| 31+ stk. | 1.375,14 kr. | −10 % |
Produktinformation "DB-24C/D/DIN 24-kanals open collector-udgangskort, DIN-skinnemontering"
DB-24C/D/DIN CR leverer 24 NPN open collector-digitale udgange, fordelt på fire galvanisk adskilte grupper for isolation. Den er velegnet til ingeniører, der skal skifte belastninger såsom relæer, indikatorer eller magnetventiler fra et DAQ-system, hvor status for hver kanal vises med en LED.
Denne variant leveres til DIN-skinnemontering og sendes med et CA-3710 DB37 han-til-han-kabel (45°, 1 M). Feltledninger tilsluttes via skrueklemmer, og kortet er specificeret til et isolationsniveau på 3750 Vrms og en maksimal belastningsspænding på 30 VDC.
Vælg denne variant, når udgangskortet skal monteres på en DIN-skinne i stedet for standardkonfigurationen DB-24C, som leveres med et 50-polet fladkabel.
Anvendelser
- Tænd/sluk-styring
- Energistyring
- Testautomatisering
- Procesregulering
| Digitale udgange: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Montage: | DIN-skinne |
| Produkttype: | DAQ-datterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital udgang | |
|---|---|
| Kanaler | 24 |
| Type | Åben kollektor |
| Laststrøm | (100mA/30Vdc)x16; (600mA/30Vdc)x8 |
| Responshastighed | 1 kHz (typisk) |
| Isolation | 3750 Vrms |
| Strøm | |
| Forbrug | 400 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 170 mm x 114 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
