DB-24OD 24-kanals open-drain udgangs-daughter board, 400 mA pr. kanal
24-kanals optisk isoleret open-drain digitalt udgangs-daughter board i fire isolerede grupper, specificeret til 10 ~ 24 VDC og 400 mA pr. kanal, leveret med DB37-kabel.
- 24 optisk isolerede open-drain udgange i fire isolerede grupper
- Maksimal belastning på 400 mA pr. kanal
- Belastningsspænding 10 ~ 24 VDC
- OPTO-22-kompatible, 37-polede D-sub- og 20-polede konnektorer
- Skrueklemmer til nem feltinstallation
- LED'er viser relæstatus
1.547,04 kr. pr. stk.
| 1-9 stk. | 1.547,04 kr. | |
|---|---|---|
| 10-30 stk. | 1.464,83 kr. | −5 % |
| 31+ stk. | 1.390,09 kr. | −10 % |
Produktinformation "DB-24OD 24-kanals open-drain udgangs-daughter board, 400 mA pr. kanal"

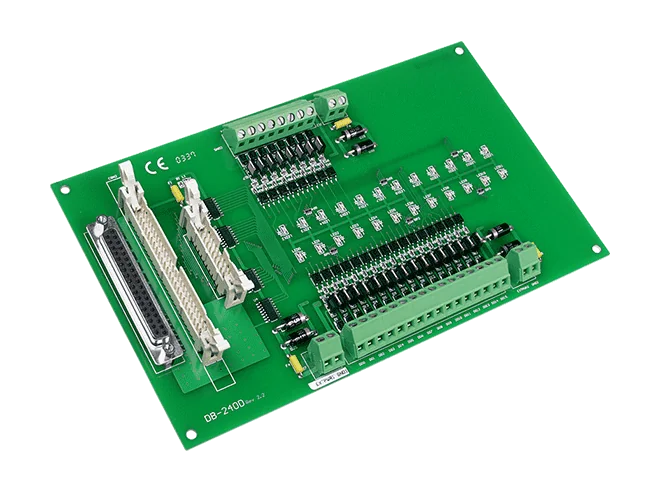

DB-24OD er et DAQ-daughter board med 24 optisk isolerede open-drain digitale udgange, opdelt i fire isolerede grupper. Hver kanal kan håndtere en maksimal belastning på 400 mA ved 10 ~ 24 VDC, hvilket gør kortet egnet til at skifte laster fra et DAQ-system.
Kortet tilbyder tre tilslutningsmuligheder: en OPTO-22-kompatibel konnektor, en 37-polet D-sub-konnektor og en 20-polet konnektor. Skrueklemmer forenkler feltinstallationen, og LED'er viser relæstatus. Leveringen omfatter et CA-3710 DB37 han-til-han-kabel (45º, 1 m).
Typiske anvendelser er til/fra-styring, energistyring, testautomation og procesregulering. Kortet er specificeret til drift ved 0 ~ 60 °C og har en isolationsspænding på 3750 Vrms.
Anvendelser
- Til/fra-styring
- Energistyring
- Testautomation
- Procesregulering
| Digitale udgange: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Grænseflade: | 20-pin, 37-benet D-sub, OPTO-22 |
| Produkttype: | DAQ-datterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital udgang | |
|---|---|
| Kanaler | 24 |
| Type | MOSFET |
| Lastspænding | 10 ~ 24 VDC |
| Laststrøm | 400mA |
| Isolation | 3750 Vrms |
| Strøm | |
| Forbrug | 400 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 223.5 mm x 135.5 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter

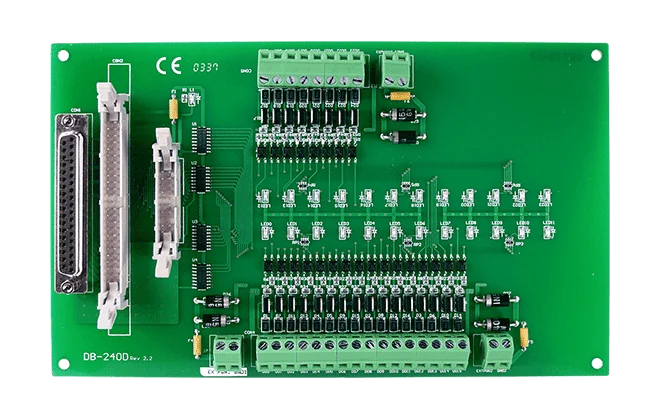

DB-24OD/DIN er et DAQ-daughter board med 24 optisk isolerede digitale udgange, fordelt på fire isolerede grupper. Hver open-drain (MOSFET)-kanal kan drive en belastning på op til 400 mA ved 10 ~ 24 VDC, hvilket passer til ingeniører, der skal skifte feltbelastninger fra et kompakt DAQ-baseret setup.DIN-skinne-varianten er beregnet til tavle- og skabsinstallationer. Skrueklemmer forenkler feltkabling, og der er LED-indikatorer på printet. Tilslutningen sker via et OPTO-22-kompatibelt stik, et 37-polet D-sub-stik og et 20-polet stik.Printet leveres med et CA-3710 DB37 han-til-han-kabel (45º, 1 m). Isolationen er specificeret til 3750 Vrms, og printet kan arbejde ved 0 ~ 60°C.AnvendelserTænd/sluk-styringEnergistyringTestautomationProcesregulering
