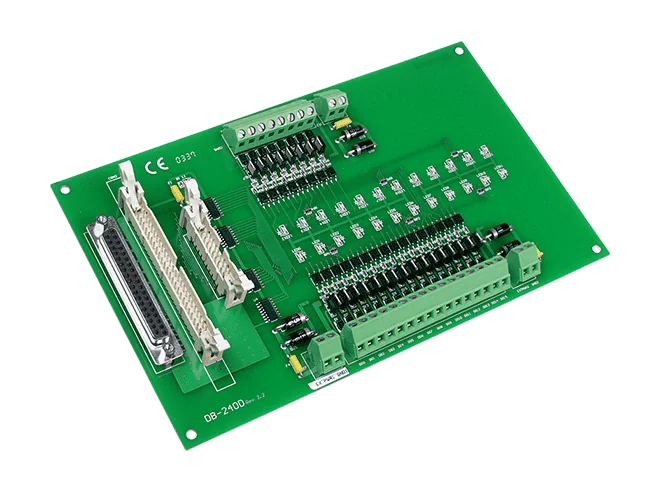

DB-24OD/DIN 24-ch Open-Drain Digital Output Daughter Board, DIN-rail
DIN-skinnemonteret 24-kanals open-drain digitalt udgangskort med optisk isolation, op til 400 mA pr. kanal og et belastningsspændingsområde på 10 ~ 24 VDC.
- 24 optisk isolerede open-drain (MOSFET) digitale udgange i fire isolerede grupper
- Op til 400 mA pr. kanal med et belastningsspændingsområde på 10 ~ 24 VDC
- 3750 Vrms isolation mellem kanaler og værtsgrænsefladen
- DIN-skinnemontering med skrueklemmer for nem feltkabling
- OPTO-22-kompatibelt stik, 37-polet D-sub og 20-polet stik til fleksibel tilslutning
- LED-indikatorer på printet
1.606,80 kr. pr. stk.
| 1-9 stk. | 1.606,80 kr. | |
|---|---|---|
| 10-30 stk. | 1.524,59 kr. | −5 % |
| 31+ stk. | 1.442,39 kr. | −10 % |
Produktinformation "DB-24OD/DIN 24-ch Open-Drain Digital Output Daughter Board, DIN-rail"
DB-24OD/DIN er et DAQ-daughter board med 24 optisk isolerede digitale udgange, fordelt på fire isolerede grupper. Hver open-drain (MOSFET)-kanal kan drive en belastning på op til 400 mA ved 10 ~ 24 VDC, hvilket passer til ingeniører, der skal skifte feltbelastninger fra et kompakt DAQ-baseret setup.
DIN-skinne-varianten er beregnet til tavle- og skabsinstallationer. Skrueklemmer forenkler feltkabling, og der er LED-indikatorer på printet. Tilslutningen sker via et OPTO-22-kompatibelt stik, et 37-polet D-sub-stik og et 20-polet stik.
Printet leveres med et CA-3710 DB37 han-til-han-kabel (45º, 1 m). Isolationen er specificeret til 3750 Vrms, og printet kan arbejde ved 0 ~ 60°C.
Anvendelser
- Tænd/sluk-styring
- Energistyring
- Testautomation
- Procesregulering
| Digitale udgange: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60°C |
| Grænseflade: | 20-pin, 37-benet D-sub, OPTO-22-kompatibel |
| Montage: | DIN-skinne |
| Produkttype: | DAQ-datterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital udgang | |
|---|---|
| Kanaler | 24 |
| Type | MOSFET |
| Lastspænding | 10 ~ 24 VDC |
| Laststrøm | 400mA |
| Isolation | 3750 Vrms |
| Strøm | |
| Forbrug | 400 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 223.5 mm x 135.5 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
