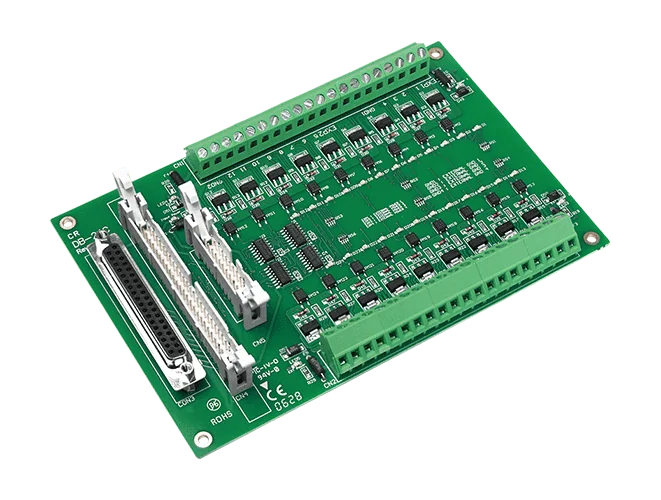

DB-24C/DIN DAQ Daughter Board, 24-kan. open collector digital output
24-kanals NPN open-collector digitalt output-kort med 3750 Vrms isolation, DIN-skinnemontering og 1,5 m fladkabel medleveret. Tilsluttes direkte til OPTO-22-kompatible kort.
- 24 optisk isolerede NPN open-collector digitale udgange i fire isolerede grupper
- Belastning pr. kanal: 100 mA ved 30 VDC på 16 kanaler og 600 mA ved 30 VDC på 8 kanaler
- Tilsluttes direkte til OPTO-22-kompatible kort via OPTO-22-stik, 37-polet D-sub og 20-polet stik
- 3750 Vrms isolation og typisk responshastighed på 1 kHz
- LED-indikering af udgangsstatus og skrueklemmer til feltledninger
- DIN-skinnemontering, med CA-5015 fladkabel (50-benet, 1,5 m) inkluderet
1.532,09 kr. pr. stk.
| 1-9 stk. | 1.532,09 kr. | |
|---|---|---|
| 10-30 stk. | 1.449,88 kr. | −5 % |
| 31+ stk. | 1.375,14 kr. | −10 % |
Produktinformation "DB-24C/DIN DAQ Daughter Board, 24-kan. open collector digital output"
DB-24C/DIN leverer 24 NPN open-collector-udgange, optisk isoleret og grupperet i fire isolerede grupper. Kortet er beregnet til at skifte laster fra OPTO-22-kompatible dataopsamlingskort, og DIN-skinne-varianten passer til paneelmonterede installationer.
Kanalstatus vises med LED'er, og feltledningerne tilsluttes skrueklemmer. Kortet tilbyder en blanding af 100 mA og 600 mA pr. kanal ved 30 VDC, så det kan tilpasses lasten på hver udgang. Fladkablet CA-5015 (50-benet, 1,5 m) er inkluderet i denne bestillingskode.
Typiske anvendelser omfatter til/fra-styring, energistyring, testautomatisering og procesregulering. Kortet er RoHS- og WEEE-certificeret og er specificeret til drift ved 0 ~ 60 °C.
Anvendelser
- Til/fra-styring
- Energistyring
- Testautomatisering
- Procesregulering
| Digitale udgange: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Grænseflade: | 20-pin, 37-benet D-sub, OPTO-22 |
| Montage: | DIN-skinne |
| Produkttype: | DAQ-datterkort |
| Isolation: | 3750 Vrms |
Specifikationer
| Digital udgang | |
|---|---|
| Kanaler | 24 |
| Type | Åben kollektor |
| Laststrøm | (100mA/30Vdc)x16; (600mA/30Vdc)x8 |
| Responshastighed | 1 kHz (typisk) |
| Isolation | 3750 Vrms |
| Strøm | |
| Forbrug | 400 mA @ 5 V |
| Mekanisk | |
| Mål (mm) | 170 mm x 114 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter
DB-24C/D/DIN CR leverer 24 NPN open collector-digitale udgange, fordelt på fire galvanisk adskilte grupper for isolation. Den er velegnet til ingeniører, der skal skifte belastninger såsom relæer, indikatorer eller magnetventiler fra et DAQ-system, hvor status for hver kanal vises med en LED.Denne variant leveres til DIN-skinnemontering og sendes med et CA-3710 DB37 han-til-han-kabel (45°, 1 M). Feltledninger tilsluttes via skrueklemmer, og kortet er specificeret til et isolationsniveau på 3750 Vrms og en maksimal belastningsspænding på 30 VDC.Vælg denne variant, når udgangskortet skal monteres på en DIN-skinne i stedet for standardkonfigurationen DB-24C, som leveres med et 50-polet fladkabel.AnvendelserTænd/sluk-styringEnergistyringTestautomatiseringProcesregulering

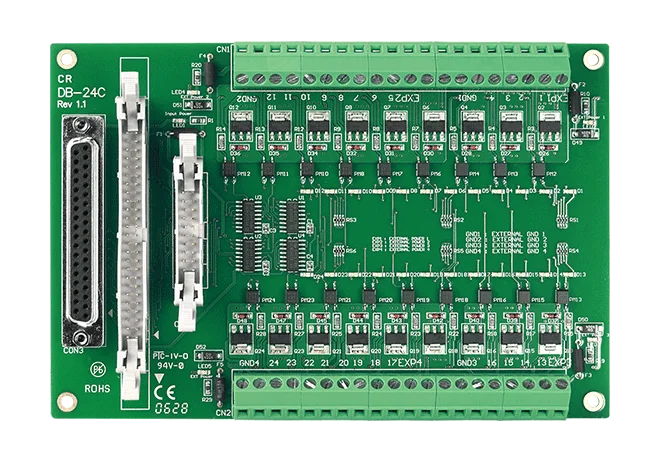

Printet DB-24C/D CR leverer 24 optisk isolerede digitale udgange, opdelt i fire isolerede grupper, til at skifte laster fra et OPTO-22-kompatibelt kort eller et andet DAQ-setup.Hver kanal bruger en NPN open-collector-udgang. Seksten kanaler er dimensioneret til 100 mA og otte til 600 mA, begge ved 30 VDC. Isolationen er 3750 Vrms, og den typiske responshastighed er 1 kHz. Udgangsstatus vises med LED'er, og feltforbindelser etableres via skrueklemmer.Printet forbindes direkte til OPTO-22-kompatible kort og har en OPTO-22-kompatibel stikforbindelse, et 37-polet D-sub-stik og et 20-polet stik. Denne /D-variant leveres med CA-3710 DB37 han-til-han-kabel (45°, 1 m), mens DB-24C CR leveres med CA-5015 50-polet fladkabel (1,5 m). Printet har et driftsområde på 0 ~ 60 °C.AnvendelserTil/fra-styringEnergistyringTestautomationProcesstyring
Med DB-24C CR tilføjes 24 NPN-digitale udgange med åben kollektor til et dataopsamlingssystem. Udgangene er opdelt i fire separat isolerede grupper, hvilket hjælper med at holde feltledningerne adskilt fra værtssiden og egner sig til koblingsopgaver såsom tænd/sluk-styring og processtyring.Strømgrænserne varierer mellem kanalgrupperne: 16 kanaler er rated til 100 mA og 8 kanaler til 600 mA, begge ved 30 Vdc. Hver udgang har en LED-statusindikator, og skrueklemmerne forenkler tilslutningen i felten. Kortet tilsluttes direkte til OPTO-22-kompatible kort via OPTO-22-stikket, og der er også monteret et 37-polet D-sub og et 20-polet stik.Bestillingskoden CR inkluderer et CA-5015 fladkabel (50-polet, 1,5 m). Typiske anvendelser omfatter energistyring og testautomatisering. Modulet er RoHS- og WEEE-certificeret.AnvendelserTænd/sluk-styringEnergistyringTestautomatiseringProcesstyring

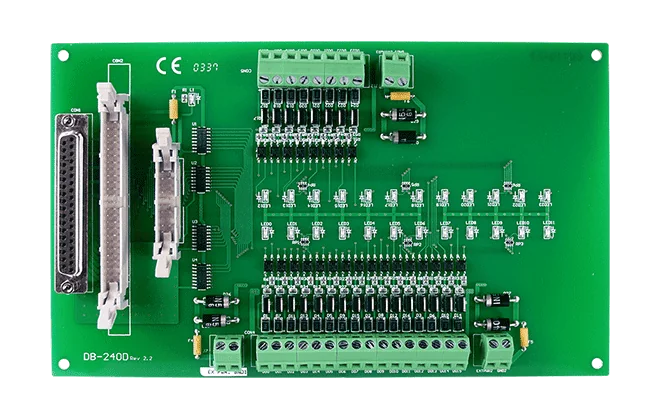

DB-24OD er et DAQ-daughter board med 24 optisk isolerede open-drain digitale udgange, opdelt i fire isolerede grupper. Hver kanal kan håndtere en maksimal belastning på 400 mA ved 10 ~ 24 VDC, hvilket gør kortet egnet til at skifte laster fra et DAQ-system.Kortet tilbyder tre tilslutningsmuligheder: en OPTO-22-kompatibel konnektor, en 37-polet D-sub-konnektor og en 20-polet konnektor. Skrueklemmer forenkler feltinstallationen, og LED'er viser relæstatus. Leveringen omfatter et CA-3710 DB37 han-til-han-kabel (45º, 1 m).Typiske anvendelser er til/fra-styring, energistyring, testautomation og procesregulering. Kortet er specificeret til drift ved 0 ~ 60 °C og har en isolationsspænding på 3750 Vrms.AnvendelserTil/fra-styringEnergistyringTestautomationProcesregulering
