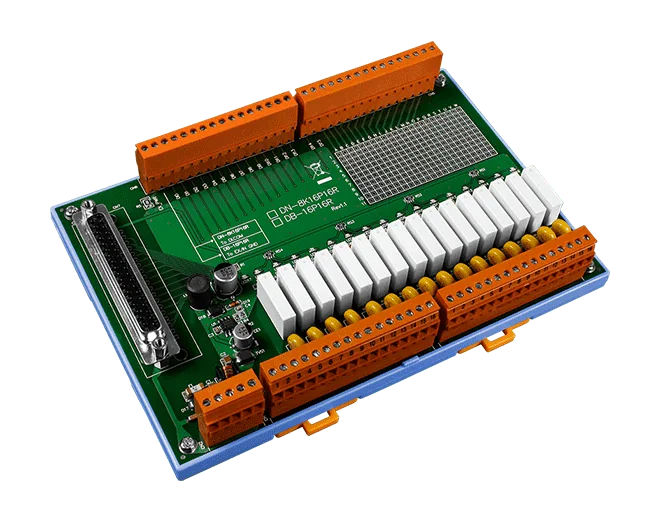

DN-8K16P16R DIN-skinne-klemmeplade, 16-kan. digital indgang og 16-kan. relæudgang
DIN-skinne klemmeplade med 16 digitale indgange og 16 Form A-relæudgange, forbundet via 37-bens D-sub til I-8042W eller I-87042W. Inkluderer et CA-3705A-kabel.
- Tilslutning til I-8042W eller I-87042W via 37-bens D-sub-stik
- 16 digitale indgangskanaler på pin-til-pin-klemmer
- 16 Form A-signalrelæer dimensioneret til 3 A @ 250 VAC
- 16 LED'er viser tilstanden for de enkelte relæer
- Skrueklemmer til feltforbindelse
- Strømindgang +12 ~ 30 VDC, maks. forbrug 3,75 W
1.681,56 kr. pr. stk.
| 1-9 stk. | 1.681,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.599,35 kr. | −5 % |
| 31+ stk. | 1.517,14 kr. | −10 % |
Produktinformation "DN-8K16P16R DIN-skinne-klemmeplade, 16-kan. digital indgang og 16-kan. relæudgang"
DN-8K16P16R er en skrueklemmeplade, der giver feltforbindelse til 16 digitale indgangskanaler og 16 Form A-signalrelæer. Et 37-bens D-sub-stik forbinder den direkte til I-8042W eller I-87042W, så pladen kan monteres uden specialfremstillet ledningsføring mellem modulet og feltenhederne.
Hvert relæ har en LED, der viser dets individuelle tilstand, hvilket letter idriftsættelse og fejlfinding i skabet. Relæerne er dimensioneret til 3 A @ 250 VAC, med en aktiveringstid på 10 ms og en frigivelsestid på 5 ms for Form A-kontakter.
- Egnet til montering på DIN-skinne i industrielle styreskabe.
- Driftstemperaturområde på -25 ~ 75°C, med en strømindgang på +12 ~ 30 VDC.
Anvendelser
- Feltforbindelsesgrænseflade til I-8042W- og I-87042W-moduler
- Skift og overvågning af digitale indgange og relæudgange i industrielle styreskabe
| Digitale indgange: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ 75°C |
| Grænseflade: | 37-benet D-sub |
| Montage: | DIN-skinne |
| Produkttype: | Terminalprint |
| Relæudgange: | 16 |
| Strømindgang: | +12 ~ 30 VDC |
Specifikationer
| Digital indgang | |
|---|---|
| Kanaler | 16 |
| Type | Pin-til-pin-terminaler |
| Relæudgang | |
| Kanaler | 16 |
| Kontaktbelastning | Form A: 3 A @ 250 VAC |
| Driftstid | Form A: 10 ms |
| Frigivelsestid | Form A: 5 ms |
| Mekanisk levetid | SPST: 10.000.000 operationer |
| Strøm | |
| Indgangsområde | +12 ~ 30 VDC |
| Forbrug | 3,75 W maks. |
| Mekanisk | |
| Mål (mm) | 118 x 174 (W x L) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ 75°C |
| Opbevaringstemperatur | -30 ~ +85℃ |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
