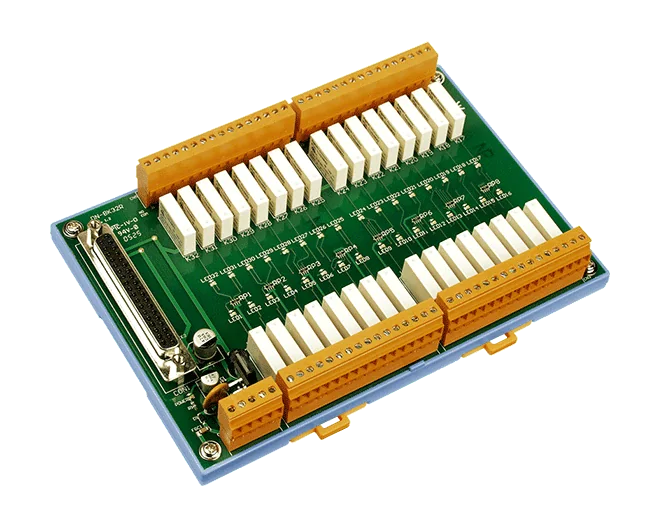

DN-8K32R 32-kanals Form A relæudgangsprint med DIN-skinnemontering
32-kanals Form A relæudgangsprint med 37-polet stik til I-8041 og I-87041, LED-status pr. relæ og strømindgang på +12 ~ 30 VDC.
- 32 Form A relæer dimensioneret til 3 A @ 250 VAC, 10 ms aktiveringstid og 5 ms frigivelsestid
- 37-polet stik kompatibelt med I-8041 og I-87041
- LED-indikator for hvert relæ samt en strømstatus-LED
- Skrueklemmer til feltledninger
- Strømindgang +12 ~ 30 VDC, maksimalt forbrug 6 W
- Driftstemperatur -25 ~ 75°C, DIN-skinnemontering
1.928,19 kr. pr. stk.
| 1-9 stk. | 1.928,19 kr. | |
|---|---|---|
| 10-30 stk. | 1.831,03 kr. | −5 % |
| 31+ stk. | 1.733,88 kr. | −10 % |
Produktinformation "DN-8K32R 32-kanals Form A relæudgangsprint med DIN-skinnemontering"
Med DN-8K32R CR får et 37-polet DAQ-interface 32 Form A relæudgange, så ingeniører kan skifte belastninger programmæssigt fra I-8041- og I-87041-systemer. Hvert relæ er dimensioneret til 3 A @ 250 VAC og har en aktiveringstid på 10 ms og en frigivelsestid på 5 ms.
Status er let at overskue: en LED lyser for hvert aktivt relæ, og en separat LED viser strømstatus. Feltledninger tilsluttes skrueklemmer, og printet monteres på en DIN-skinne til panelinstallation.
Bestillingskoden inkluderer kablet CA-3705A DB37 han-til-hun, 0,5 m, så printet kan tilsluttes den kompatible controller med det samme. Forsyningen er +12 ~ 30 VDC med et maksimalt forbrug på 6 W, og printet arbejder i temperaturområdet -25 ~ 75°C.
Anvendelser
- Til/fra-styring
- Energistyring
- Testautomatisering
- Procesregulering
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | DB37 37-polet |
| Montage: | DIN-skinne |
| Produkttype: | Relæudgangskort |
| Relæudgange: | 32 |
| Strømindgang: | +12 ~ 30 VDC |
Specifikationer
| Relæudgang | |
|---|---|
| Kanaler | 32 |
| Kontaktbelastning | Form A: 3 A @ 250 VAC |
| Driftstid | Form A: 10 ms |
| Frigivelsestid | Form A: 5 ms |
| Mekanisk levetid | SPST: 10.000.000 operationer |
| Strøm | |
| Indgangsområde | +12 ~ 30 VDC |
| Forbrug | 6 W maks. |
| Mekanisk | |
| Mål (mm) | 118 x 174 (W x L) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ 75°C |
| Opbevaringstemperatur | -30 ~ +85℃ |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
DB37 hankabel til hunstik, 90º, 50 cm.
Lignende produkter

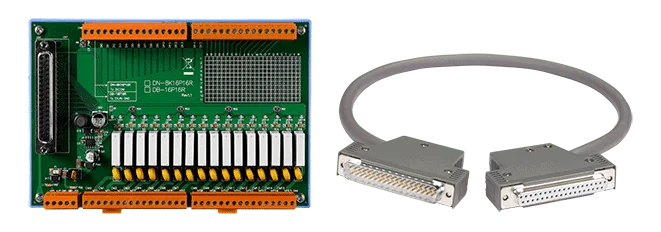

DN-8K16P16R er en skrueklemmeplade, der giver feltforbindelse til 16 digitale indgangskanaler og 16 Form A-signalrelæer. Et 37-bens D-sub-stik forbinder den direkte til I-8042W eller I-87042W, så pladen kan monteres uden specialfremstillet ledningsføring mellem modulet og feltenhederne.Hvert relæ har en LED, der viser dets individuelle tilstand, hvilket letter idriftsættelse og fejlfinding i skabet. Relæerne er dimensioneret til 3 A @ 250 VAC, med en aktiveringstid på 10 ms og en frigivelsestid på 5 ms for Form A-kontakter.Egnet til montering på DIN-skinne i industrielle styreskabe.Driftstemperaturområde på -25 ~ 75°C, med en strømindgang på +12 ~ 30 VDC.AnvendelserFeltforbindelsesgrænseflade til I-8042W- og I-87042W-modulerSkift og overvågning af digitale indgange og relæudgange i industrielle styreskabe
