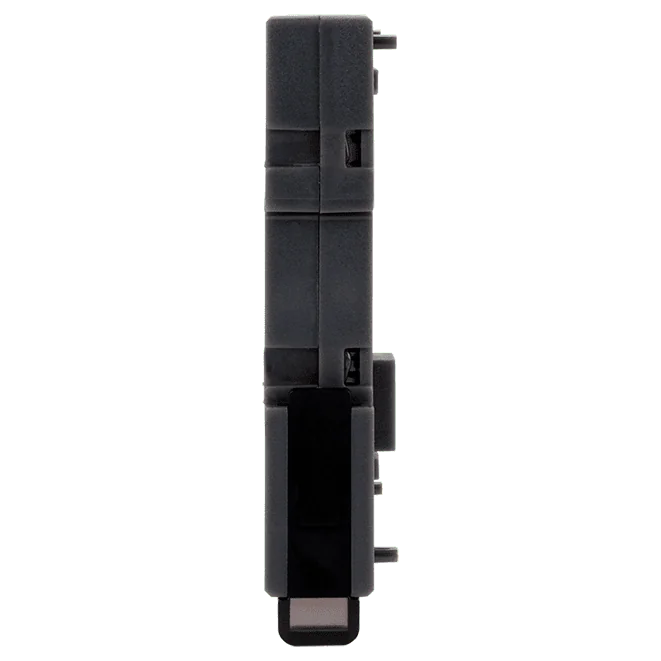

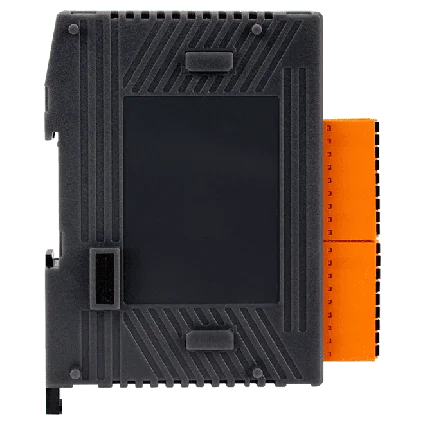

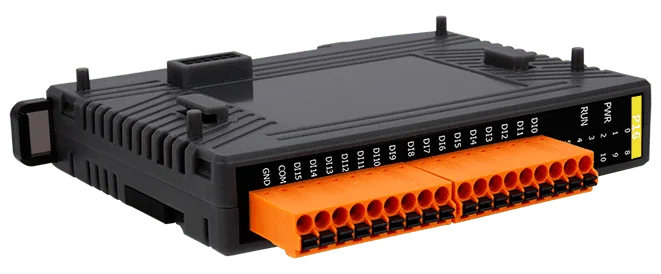

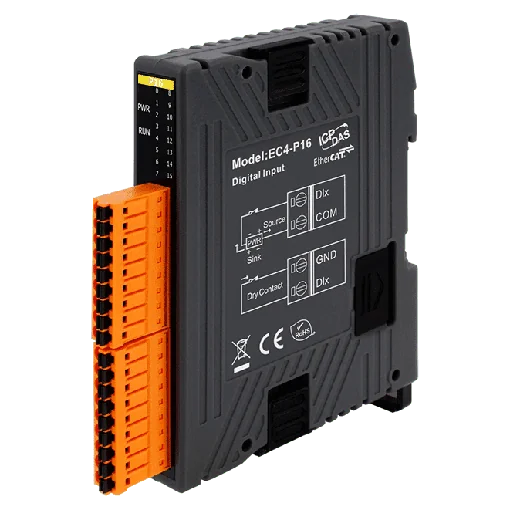

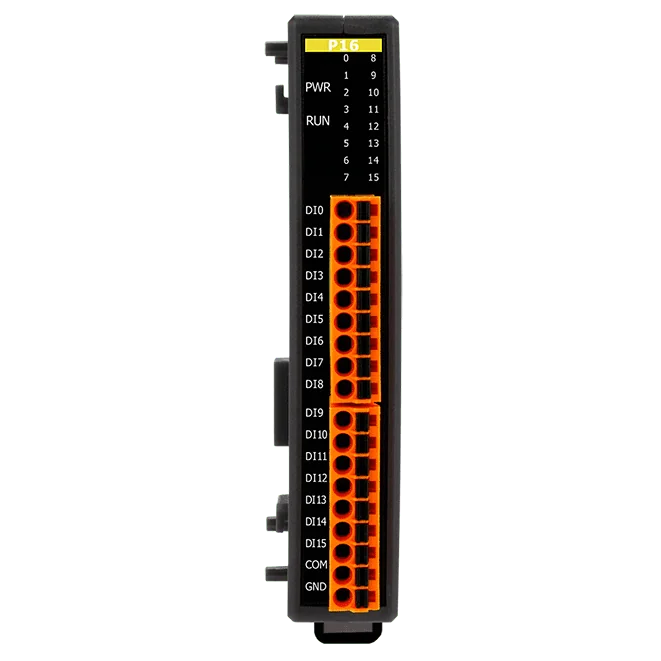

EC4-P16 EtherCAT SubDevice slim I/O-modul, 16-kanals isoleret DI

EC4-A16 er et slankt EtherCAT SubDevice, der tilføjer 16 isolerede digitale udgange til et EtherCAT-netværk. Hver kanal er en source-type N-MOS-udgang med intern frihjulsdiode, dimensioneret til 500 mA pr. kanal ved lastspændinger fra +10 VDC til +40 VDC. Modulet er beregnet til ingeniører, der har brug for tæt digital udgangsstyring på EtherCAT uden stor pladsbehov.Modulet understøtter en cyklustid på 100 μs med distribuerede clocks. Udgangsværdier ved power-on kan konfigureres, og du kan vælge, om udgangene skal bevare deres værdier, når EtherCAT-tilstandsmaskinen skifter tilstand. Den aktuelle udgangstilstand for hver kanal vises med LED-indikatorer på huset, og den aftagelige klemrække forenkler tilslutning og udskiftning.Huset måler 17,5 x 108 x 73 mm (B x L x D, uden klemmer) og kan monteres på DIN-skinne eller på væg. Modulet har bestået conformance testing-værktøjet og er angivet som kompatibelt med forskellige standard EtherCAT MainDevices. Det er mærket med CE, UKCA, RoHS og WEEE.AnvendelserDistribueret digital udgangsstyring på EtherCAT-netværk

EC4-AD8 er en slank EtherCAT SubDevice til måling af spændingssignaler på otte differentielle analoge indgange med 16-bit opløsning. Hver kanal er galvanisk isoleret med 2500 VDC isolation og ±35 VDC overspændingsbeskyttelse, hvilket gør modulet velegnet til signalindsamling i støjfulde eller elektrisk blandede styreskabe.Indgangsområderne 0~10 V, ±10 V, ±5 V og ±2,5 V vælges i software. Kanalerne samples med 1 kHz hver, med en nøjagtighed på 0,05 % af FSR. Modulet kører med en EtherCAT-cyklustid på 100 μs og understøtter distribuerede ure, så det kan synkroniseres i et større netværk. Indstilling af område og filter pr. kanal understøttes ikke, og open wire-detektion er ikke tilgængelig.Et aftageligt klemrækkestik og et plasthus på 17,5 x 108 x 73 mm (B x L x D, eksklusive klemmer) muliggør montering på DIN-skinne eller vægmontering. Driftsområdet er -25 ~ +70 °C, og modulet forsynes fra +24 VDC med 1,5 W.AnvendelserIndsamling af spændingssignaler i EtherCAT-baserede automationssystemerDistribueret analog overvågning, der reducerer kabelforbruget sammenlignet med punkt-til-punkt-ledninger

Den EC4-C16 CR er et slankt EtherCAT SubDevice I/O-modul, der skifter 16 galvanisk isolerede digitale udgange. Det egner sig til decentral styring i EtherCAT-netværk, hvor et kompakt fodaftryk og et reduceret antal feltkabler er prioriteret. Hver kanal er en open-collector sink-udgang med intern frihjulsdiode, dimensioneret til op til 40 VDC og 500 mA pr. kanal.Udgangstilstandene kan let kontrolleres via LED-indikatorerne på kabinettet. Modulet tilbyder desuden konfigurerbare udgangsværdier ved power-on og kan, når det er påkrævet, bevare udgangsværdierne efter et skift i EtherCAT-tilstandsmaskinen. Distributed clocks understøttes med en cyklustid på 100 μs.Suffikset CR angiver den RoHS-compliant bestillingsvariant. Modulet er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket, arbejder med en forsyning på +24 VDC ved -25 ~ +70 °C og monteres på DIN-skinne eller væg.AnvendelserDecentral skalering af laster i EtherCAT-netværkErstatning af punkt-til-punkt feltinstallation med færre kabler via fjerntliggende digitale udgangsmoduler

EC4-DA4 CR er en slank EtherCAT SubDevice, der tilføjer fire isolerede 12-bit analogudgange til et styrenetværk. Hver kanal kan indstilles til et spændings- eller strømområde, herunder ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA og 0 ~ 20 mA, så et modul kan styre en bred vifte af feltenheder.Kommunikationen kører over EtherCAT med en cykeltid på 100 μs og understøttelse af distribueret ur. Når analogudgangene styres fra bussen i stedet for fra individuel parallel kabling, reduceres antallet af kabler for et givet punkttal, og udgangsværdierne kan overvåges i software. Modulet har bestået konformitetstest og er beregnet til brug med en række standard EtherCAT MainDevices.Huset er i plast og måler 17,5 x 108 x 73 mm (B x L x D, uden klemmer). Det monteres på DIN-skinne eller på væg og anvender en aftagelig klemrækkekonnektor. Modulet er specificeret til drift fra -25 til +70 °C og forsynes fra +24 VDC, med 2500 VDC isolation på udgangene.AnvendelserDistribueret analog udgangsstyring i EtherCAT-netværkUdlæsning af spændings- eller strømsetpunkter til feltenheder i tavle- og maskinstyringSystemer, hvor reduktion af kabling til analogudgange er en prioritet
