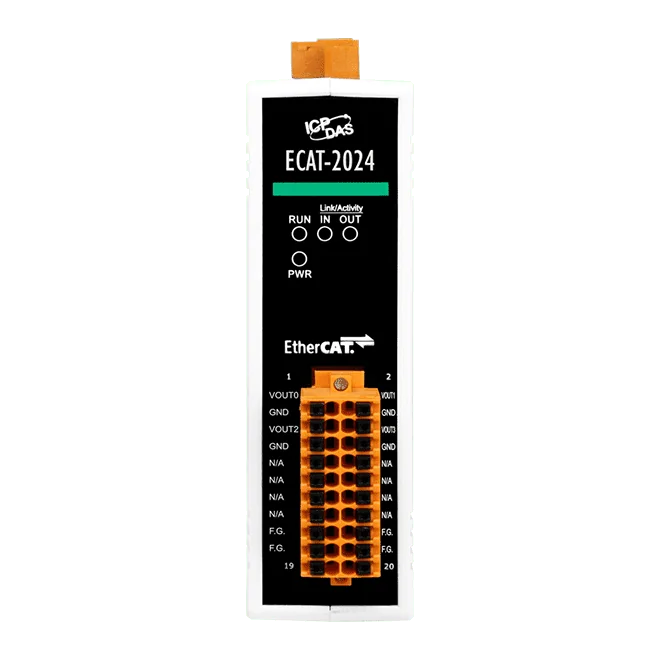

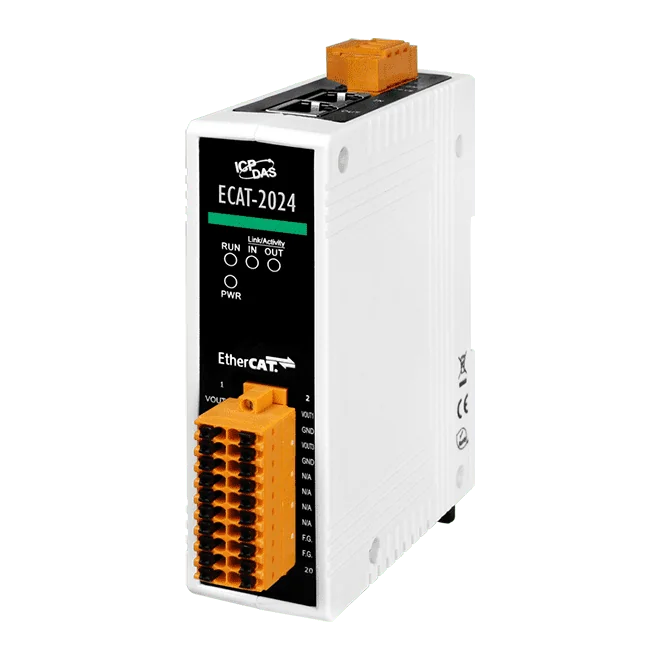

ECAT-2024 EtherCAT SubDevice I/O-modul, isoleret 4-kanals 12-bit analogudgang

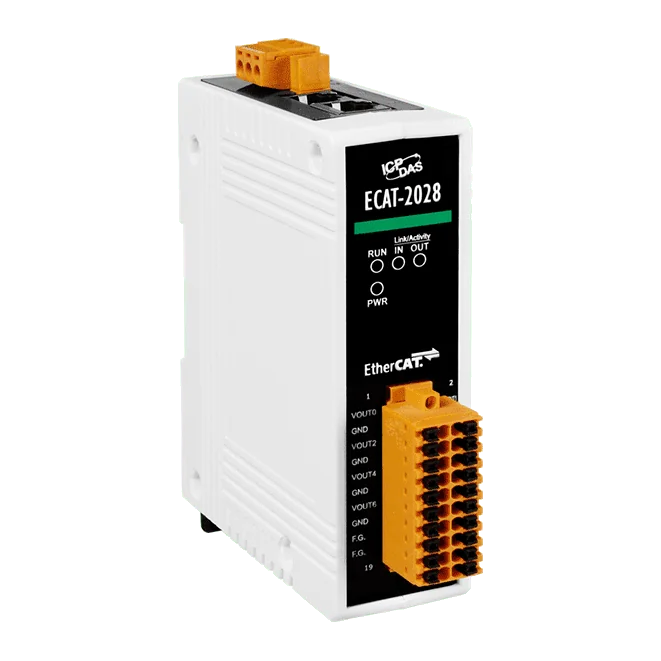

ECAT-2028 er en EtherCAT SubDevice, der giver en EtherCAT Main Device eller konfigurator direkte styring af otte isolerede 12-bit analoge udgange. Hver kanal kan indstilles til ±5 V, ±10 V, 0 ~ +5 V eller 0 ~ +10 V, så den kan drive et bredt udvalg af analoge aktuatorer og styreindgange fra én node på netværket.To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, og netværket kan opbygges i stjerne-, linje- eller ringtopologi. Stationerne kan ligge op til 100 m fra hinanden over 100BASE-TX. Modulet har bestået EtherCAT-konformitetstestværktøjet, og udgangsstatus returneres via procesdata.Modulet er designet til montage i panel og skab og har en aftagelig klemrækkeforbindelse, LED-indikatorer for I/O-status og 4 kV kontakt-ESD-beskyttelse på hver kanal. Det kører på en forsyning fra +10 VDC til +30 VDC og fungerer mellem -25 og +75 °C.AnvendelserHalvlederværktøjerMetalformningEmballageSprøjtestøbningMonteringssystemerTrykmaskinerRobotteknik

Den ECAT-2028C er en EtherCAT SubDevice med otte galvanisk isolerede 12-bit analogudgange. De valgbare områder dækker ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA og 0 ~ 20 mA, så ét modul kan styre en bred vifte af spændings- og strømaktuatorer.To RJ-45-busporte muliggør daisy-chain-forbindelse med op til 100 m mellem stationerne over 100BASE-TX, hvilket reducerer kabelforbruget i distribuerede maskinlayouts. Udgangsstatus kan læses fra procesdata eller kontrolleres på LED-indikatorerne, og den aftagelige klemrække forenkler installation og service.Modulet er verificeret med EtherCAT-konformitetstestværktøjet og er beregnet til brug sammen med EtherCAT Main Devices eller konfiguratorer. Med 4 kV kontakt-ESD-beskyttelse på hver kanal, en 1 ms cyklustid og distribuerede ure egner det sig til de maskinautomationsapplikationer, der er anført nedenfor.ApplikationerHalvlederværktøjerMetalformningEmballageSprøjtestøbningSamlesystemerPrintmaskinerRobotteknik

ECAT-2011H er et EtherCAT SubDevice-modul med analog indgang til ingeniører, der skal føre 12-bit spændings- eller strømsignaler ind i et EtherCAT-netværk. Hver kanal kan indstilles i software som differentiel eller single-ended indgang, så ét modul dækker enten 8 differentielle eller 16 single-ended signaler.To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, hvilket reducerer kabelforbruget og passer til stjerne-, linje- eller ringtopologier. Indgangsstatus leveres via procesdata, og modulet er verificeret med EtherCAT-konformitetstestværktøjet.Valgbare områder omfatter 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA og ±4~20 mA. Modulet forsynes med +10 til +30 VDC, monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C. Område- og filterindstillinger kan ikke konfigureres pr. kanal.AnvendelserHalvlederudstyrMetalforarbejdningEmballageSprøjtestøbningSamlesystemerPrintmaskinerRobotteknik

ECAT-2012H er en EtherCAT SubDevice, der fører 16-bit analogindgange ind i et EtherCAT-netværk. Kanalerne kan konfigureres i software som 8 differentielle eller 16 enkeltendede indgange, og hver indgang accepterer spændings- eller strømsignaler i områderne 0~10 V til ±20 mA og 4~20 mA. Indgangsstatus returneres via procesdata, så en EtherCAT Main Device eller konfigurator kan læse den direkte.To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, hvilket reducerer kabling og forenkler installationen. Stjerne-, linje- og ringtopologier understøttes alle, med op til 100 m mellem stationer over 100BASE-TX. Modulet har bestået EtherCAT conformance test tool, og dets MCU håndterer netværkstrafik effektivt med on-the-fly-behandling og en cykeltid på 1 ms.Modulet passer til maskinbyggere og systemintegratorer, der arbejder med halvlederværktøj, metalformning, emballage, sprøjtestøbning, samlesystemer, trykmaskiner og robotter. Den aftagelige klemrække, LED-indikatorer og DIN-skinnemontering gør det ligetil at montere i styreskabe.AnvendelserHalvlederværktøjMetalformningEmballageSprøjtestøbningSamlesystemerTrykmaskinerRobotter
