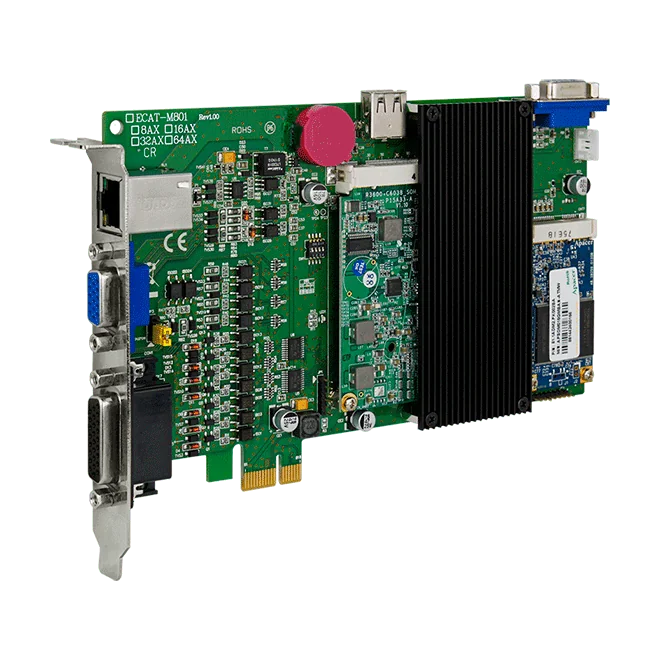

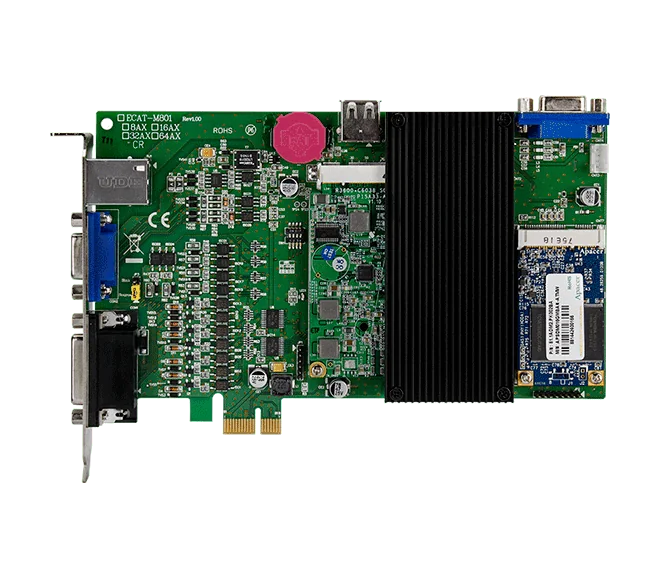

ECAT-M801-32AX PCI Express EtherCAT MainDevice-kort, 32-akset bevægelsesstyring
PCI Express EtherCAT MainDevice-kort til op til 32-akset bevægelsesstyring med 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader. Leveres uden kabel og daughter board.
- Op til 32-akset bevægelsesstyring med et onboard CPU, der aflaster værts-pc'en
- EtherCAT-cyklustid på op til 0,5 ms og understøttelse af op til 512 slaves
- Synkroniseret bevægelse med E-GEAR og E-CAM samt virtuelle akser og lineær interpolation på flere akser
- 13 onboard digitale indgange (sink/source, tør kontakt) og 13 open-collector digitale udgange
- 2 encoder-grænseflader (32-bit, 1 MHz) med 2-kanals compare-triggerudgang
- Anden CPU med EtherCAT-kommunikationsbevarelse ved OS- eller programnedbrud
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Produktinformation "ECAT-M801-32AX PCI Express EtherCAT MainDevice-kort, 32-akset bevægelsesstyring"
ECAT-M801-32AX CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret bevægelses- og I/O-styring. Det onboard CPU håndterer flerakset bevægelse og I/O-funktioner, hvilket reducerer belastningen af værts-pc'en. Kortet understøtter op til 32 akser og op til 512 slaves, hvilket gør det velegnet til større maskinopstillinger bygget op omkring EtherCAT.
Kortet kombinerer synkroniserede bevægelsesfunktioner såsom E-GEAR og E-CAM med virtuelle akser og lineær interpolation på flere akser. Den onboard I/O består af 13 digitale indgange og 13 digitale udgange samt to encoder-grænseflader med compare-triggerudgange. En anden CPU understøtter EtherCAT-kommunikationsbevarelse, som har til formål at holde EtherCAT-kommunikationen og procesopskrifter kørende, hvis operativsystemet eller et program går ned.
Denne bestillingskode er 32-akset-versionen, leveret uden kabel og daughter board, og er derfor velegnet til brugere, der allerede har den nødvendige kabling eller foretrækker at skaffe den separat. Producenten angiver, at denne variant udfases.
Anvendelser
- Bevægelsesstyring
- I/O-styring
- Datasamlingssystem
| Digitale indgange: | 13 |
|---|---|
| Digitale udgange: | 13 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI Express x1 |
| Porte: | 1 x RJ-45 |
| Produkttype: | EtherCAT MainDevice-kort |
| Protokol: | EtherCAT |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M801-8AX maks. 8 ECAT-M801-16AX maks. 16 ECAT-M801-32AX maks. 32 ECAT-M801-8AX/S maks. 8 ECAT-M801-16AX/S maks. 16 ECAT-M801-32AX/S maks. 32 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
HD DB15 hankabel, han til han, 1,5 m, 180°.
HD DB26 han til han-kabel, 1,5 m, 180°.
The DN-26 CR er en DIN-skinnemonteret I/O-klemmeplade, der omsætter en hunstik HD D-Sub 26 og et hunstik HD D-Sub 15 til skrueklemmer. Hver stikbenstilslutning føres direkte til sin egen klemme, så feltledningerne kan tilsluttes uden at arbejde direkte på stikbenene.Pladen er angivet som klemmeplade til ECAT-M801 og hører til motion control-datterkortgruppen. Den er beregnet til ingeniører, der ønsker et rent og servicevenligt tilslutningspunkt mellem feltenheder og controllersiden i en HD D-Sub-installation.Mål er 103 mm x 86 mm. Den nominelle driftstemperatur er -20 ~ +75 °C, opbevaringstemperaturen er -30 ~ +85 °C, og fugtighedstolerancen er 10 ~ 90 % RH, ikke-kondenserende. Produktet er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserKlemmeplade til I/O-tilslutning af ECAT-M801Feltledningsføring af HD D-Sub 26- og HD D-Sub 15-I/O-forbindelser i styreskabe
Lignende produkter

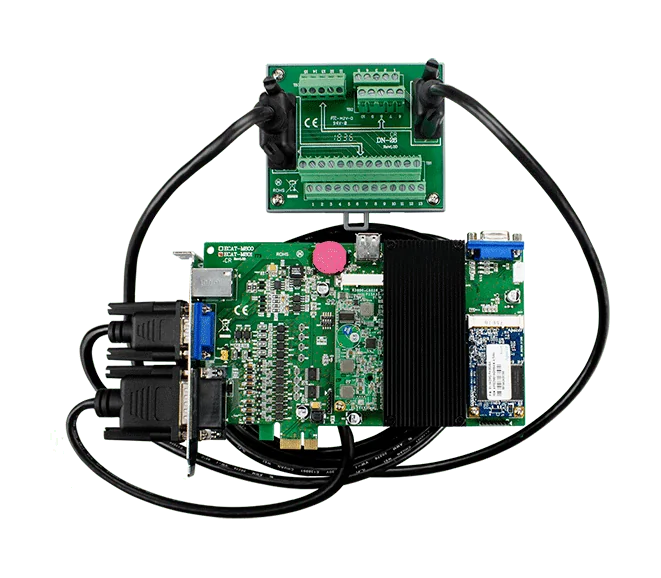

ECAT-M801-32AX/S CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret flerakset bevægelses- og I/O-styring. Det indbyggede CPU håndterer akse- og I/O-funktionerne, hvilket reducerer belastningen på værts-PC'en. Kortet understøtter op til 32 akser og op til 512 EtherCAT-noder med en EtherCAT-cyklustid på op til 0,5 ms.Bevægelsesfunktionerne omfatter synkroniseret bevægelse (E-GEAR, E-CAM), virtuelle akser og lineær interpolation på flere akser. Kortet har 13 digitale indgange, 13 digitale udgange og to 32-bit encoder-grænseflader med compare-triggerudgang, så encoder-feedback og diskret I/O kan håndteres på samme kort.Denne variant leveres med DN-26 og kabeltilbehør. En anden CPU understøtter EtherCAT-kommunikationsbevarelse, som er beregnet til at holde EtherCAT-kommunikation og procesopskrifter kørende, selv hvis operativsystemet eller en applikation går ned.AnvendelserBevægelsesstyringI/O-styringDataopsamlingssystemer

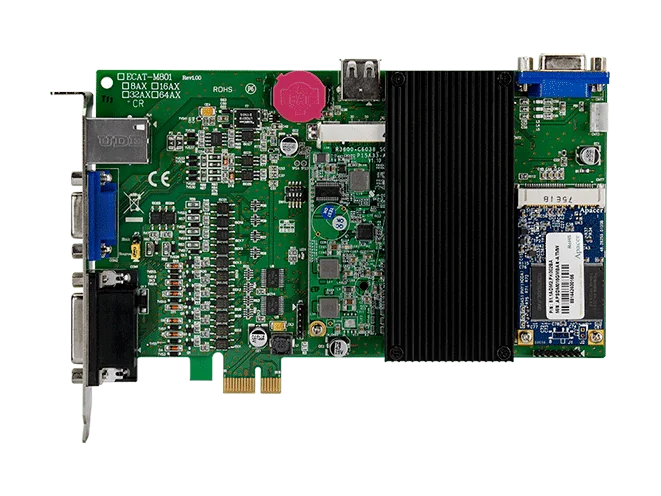

The ECAT-M801-16AX CR er et PCI Express EtherCAT MainDevice-kort, der giver en pc direkte styring af op til 16 motionsakser via EtherCAT. Det indbyggede CPU håndterer behandlingen af akser og I/O, hvilket reducerer belastningen på værts-pc'en og holder timingen deterministisk til motion-applikationer.Kortet kombinerer EtherCAT motion control med 13 digitale indgange, 13 digitale udgange og to encoder-interfaces på ét kort. Synkroniserede motionfunktioner som E-GEAR og E-CAM, virtuelle akser og multi-akset lineær interpolation understøttes, med EtherCAT-cyklustider ned til 0,5 ms og op til 512 noder på netværket.Et andet CPU sørger for EtherCAT-kommunikationsbevarelse, så netværksforbindelsen og procesopskriften bevares, selv hvis operativsystemet eller et program går ned. Denne bestillingskode leveres uden kabel og daughter board.AnvendelserMotion controlI/O-styringDataopsamlingssystem
