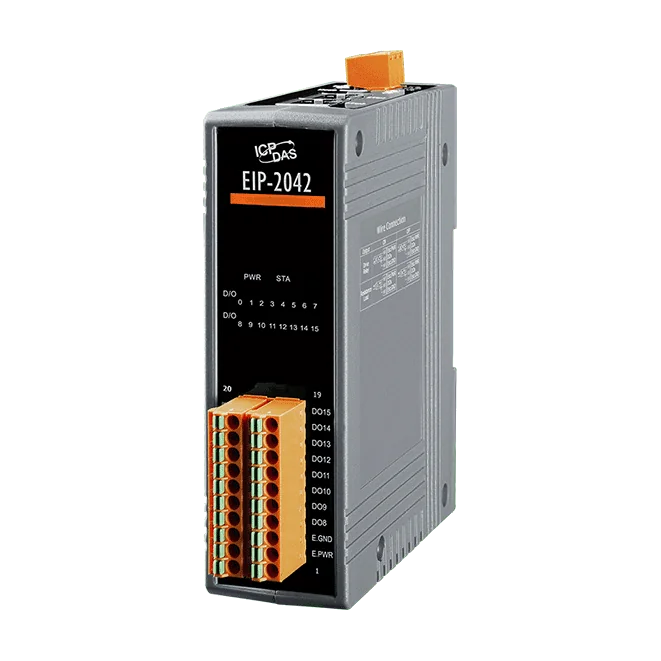

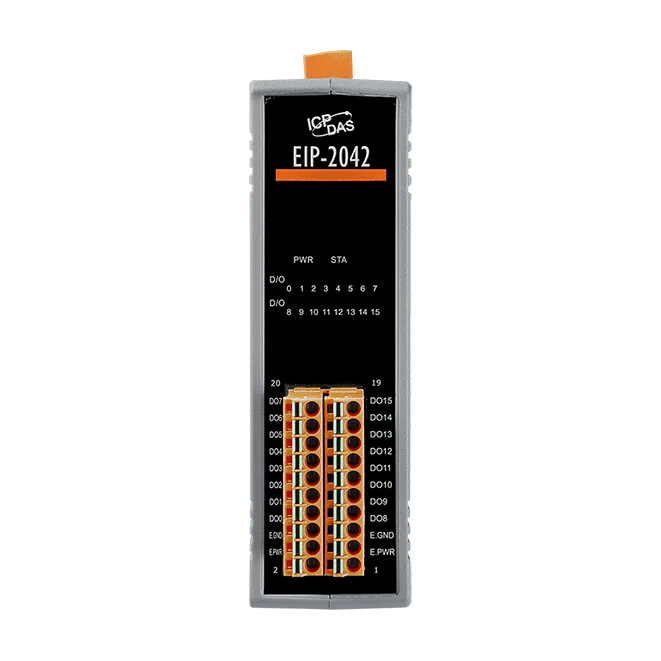

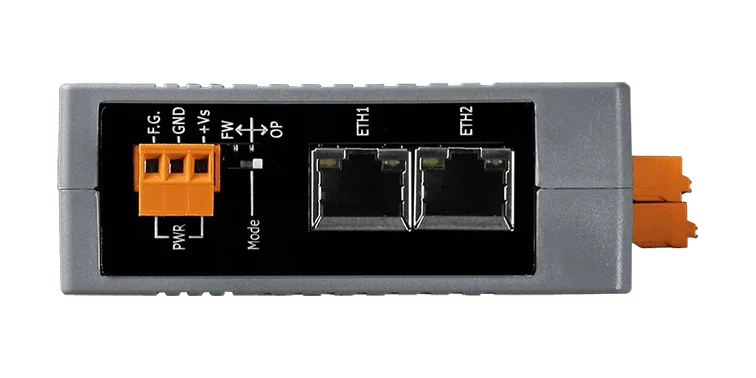

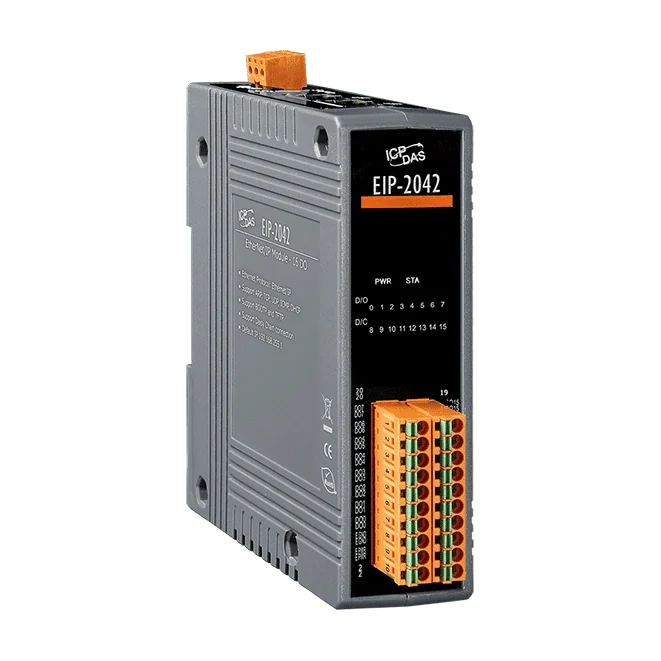

EIP-2042 EtherNet/IP Remote I/O-modul, 16-kanals isoleret digital output

EIP-2017 er et EtherNet/IP-adaptermodul til distribueret analog måling. Det bringer 8 differentielle eller 16 single-ended analogindgangskanaler ud på et Ethernet-netværk, hvilket passer til ingeniører, der skal indsamle processignaler fra produktionsgulvet ind i et EtherNet/IP-system uden en separat fieldbus-gateway.Fleksibel indgangskonfiguration: En jumper vælger mellem differentiel og single-ended drift. Spændingsområder fra ±150 mV til ±10 V og strømområder 0 ~ +20 mA, +4 ~ +20 mA og ±20 mA understøttes. Interne 125 Ω modstande kan vælges i differentiel tilstand, mens single-ended strømindgange kræver en ekstern modstand. Den specificerede nøjagtighed er +/-0,1 %, med 3000 VDC isolation internt i modulet.Netværk og diagnostik: To 10/100 Base-TX RJ-45-porte gør det muligt at lave daisy chain, og modulet kan installeres i stjerne-, linje- eller ringtopologier. LED'er viser både indgangsstatus og forbindelsesstatus, og producentens softwareværktøj kan bruges til konfiguration og test over Ethernet.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

EtherNet/IP-modul (isoleret 8-kanals universel analog input), med CN-1824 daughter board.

EIP-2051 er et EtherNet/IP remote I/O-modul, der tilføjer 16 digitale indgangs- og tællerkanaler til et Ethernet-netværk. Modulet fungerer som EtherNet/IP-adapter, så det kan placeres på produktionsgulvet og tilsluttes det overordnede netværk uden en separat fieldbus-gateway.Indgangene accepterer våde eller tørre kontakter med sink/source-drift, og 32-bit-tællerne kører op til 3 kHz. Indgangs- og forbindelsesstatus vises med LED'er, hvilket forenkler idriftsættelse og fejlfinding. To autonegotierende 10/100 Base-TX RJ-45-porte understøtter daisy chain-forkabling, og stjerne-, linje- og ringtopologier er også understøttet.Ingeniører, der vælger dette modul til bygnings-, fabriks- eller maskinautomation eller til fjerndiagnose og vedligeholdelse, får gavn af det isolerede indgangsdesign, den aftagelige klemrække og firmwareopdateringer over Ethernet.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

EIP-2055 CR er et fjernstyret digitalt I/O-modul, der giver 8 isolerede indgange og 8 open-collector-udgange adgang på et EtherNet/IP-netværk. Modulet er designet som en EtherNet/IP-adapter, så det kan tilføjes til en eksisterende Ethernet/IP-styringsarkitektur, hvor I/O-punkterne kan nås over netværket.De to 10/100 Base-TX RJ-45-porte understøtter daisy chain-forbindelse, hvilket reducerer kabelføring og forenkler placeringen af enhederne. Modulet kan også udrulles i stjerne-, linje- eller ringtopologier. De digitale indgange understøtter både kontakter med og uden potentiale, med en tællerfunktion op til 32-bit (4294967295) tællinger ved 3 kHz, og udgangene er dimensioneret til laster fra +3,5 V til +50 V. Tændværdi og sikre værdier kan indstilles for udgangene.LED'er viser både I/O-status og forbindelsesstatus, hvilket letter idriftsættelse og fejlfinding. Firmware kan opdateres via Ethernet, og der leveres et softwareværktøj til konfiguration og test af modulet. Bemærk, at udgangsstrøm og strømforbrug adskiller sig mellem Non-RevB- og RevB-hardwaren, så kontrollér revisionen ved dimensionering af udgangsstrømmen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
