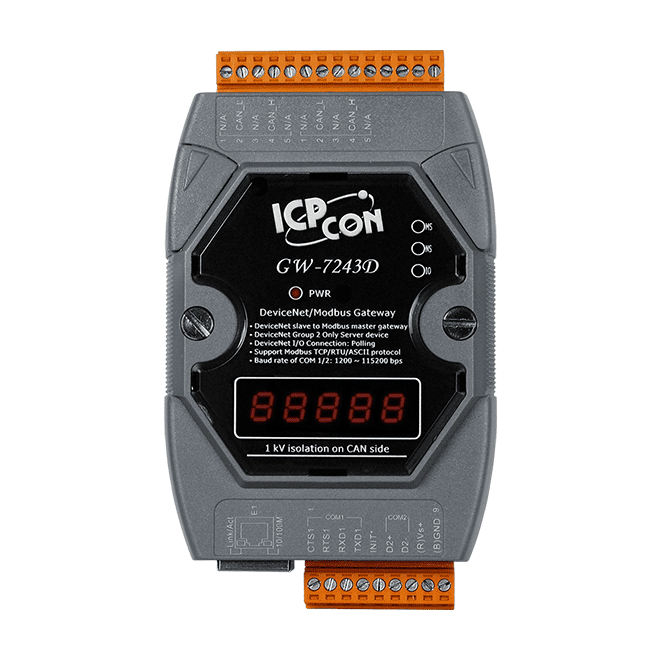

GW-7243D-G DeviceNet-slave / Modbus-master-gateway
DeviceNet-slave- og Modbus-master-gateway til GW-7243D-G CR. Den gør det muligt for en DeviceNet-master at polle Modbus TCP-, RS-232- og RS-485-slaveenheder gennem ét modul.
- DeviceNet-slave til Modbus-master-gateway, kompatibel med DeviceNet Volume I og II, Release 2.0
- Group 2 Only Server DeviceNet-subscriber med understøttelse af Offline Connection Set og Device Shutdown Message
- Samtidig drift som Modbus TCP-klient og Modbus RTU/ASCII-master
- Ethernet (RJ-45, 10/100Base-T(X)), RS-232- og RS-485-porte til Modbus-slaveenheder
- Explicit- og I/O-længde op til 240 bytes; én Explicit- og én Polled Command/Response-forbindelse
- Konfigurationsværktøj med generering af EDS-fil
3.258,49 kr. pr. stk.
| 1-9 stk. | 3.258,49 kr. | |
|---|---|---|
| 10-30 stk. | 3.094,07 kr. | −5 % |
| 31+ stk. | 2.929,65 kr. | −10 % |
Produktinformation "GW-7243D-G DeviceNet-slave / Modbus-master-gateway"
GW-7243D-G CR forbinder Modbus-slaveenheder til et DeviceNet-netværk. På DeviceNet-siden fungerer den som Group 2 Only Server og venter på, at DeviceNet-masteren etablerer sine forbindelser. På Modbus-siden fungerer den som master og sender cyklisk kommandoer til de slaveenheder, den er konfigureret til at læse fra og skrive til.
Modbus TCP-klient- og Modbus RTU/ASCII-master-grænseflader kører samtidigt, så slaveenheder med Ethernet-, RS-232- eller RS-485-grænseflade kan alle mappes ind i én DeviceNet-installation. Dermed er der ikke behov for en separat gateway til hver kommunikationstype.
Et GW-7243D Utility-værktøj medfølger til konfiguration og generering af EDS-filen, hvilket hjælper med at fremskynde idriftsættelsen af DeviceNet- og Modbus-opsætningen.
Anvendelser
- Produktionsceller og automatiserede produktionslinjer
- Pakke- og fyldelinjer til fødevarer og drikkevarer
- Bryggeriudstyr
- Produktion af bageri- og servicevarer
- Produktion af HVAC-moduler
- Produktion af rullegardiner og overhead-lagerbeholdere
- Automatisering af LCD-fabrikker
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | DeviceNet, Modbus TCP, RS-232, RS-485 |
| Montage: | DIN-skinne |
| Porte: | 1 x RJ-45, 1 x RS-232, 1 x RS-485, 1 x DeviceNet |
| Produkttype: | Gateway |
| Protokol: | DeviceNet, Modbus ASCII, Modbus RTU, Modbus TCP |
| Strømindgang: | +10 VDC ~ +30 VDC |
| Isolation: | 1000 VDC (DC-til-DC), 2500 Vrms (optokobler) |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Watchdog-timer | Ja |
| LED-indikatorer | |
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100Base-T(X) (Autoforhandling, Auto_MDIX) |
| Protokol | Modbus TCP |
| COM-porte | |
| Porte | 1 x RS-232 1 x RS-485 |
| Protokol | Modbus ASCII / Modbus RTU |
| Paritet | Ingen, lige, ulige |
| Databit | 7, 8 |
| Stopbit | 1, 2 |
| DeviceNet | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O |
| Isolation | 1000 VDC for DC-til-DC, 2500 Vrms for fotokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 122 x 33 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
