I-7017RC 8-ch strømindgangsmodul med højspændingsbeskyttelse (DCON)

Den I-7017Z-G er et DIN-skinnemonteret analogt indgangsmodul til ingeniører, der skal måle spændings- eller strømsignaler på en støjfyldt eller højspændingsindgangsside. Det tilbyder 10 differentielle eller 20 single-ended kanaler, hvor kanaltilstanden vælges i software. Hver kanal kan tildeles sit eget indgangsområde, så forskellige signaltyper kan deles på ét modul.Indgangsbeskyttelse er en af de største styrker. Modulet tåler 240 Vrms overspænding og ±200 VDC fællesspænding, og begrænser overstrøm til 50 mA ved 110 VDC. Spændings- og strømindgang vælges med jumper, og der er åbenkredsdetektion pr. kanal til 4 ~ 20 mA-sløjfer. 16-bit omformeren kan køre i Normal-tilstand ved 10 Hz for højere nøjagtighed (±0,1 % af FSR) eller i Fast-tilstand ved 60 Hz (±0,5 % af FSR).Kommunikation sker over en enkelt RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps (N, 8, 1). Isolationen er specificeret til 3000 VDC internt i modulet, og den indbyggede dobbelte watchdog dækker både modulet og kommunikationen. Enheden forsynes fra +10 ~ +30 VDC og er specificeret til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

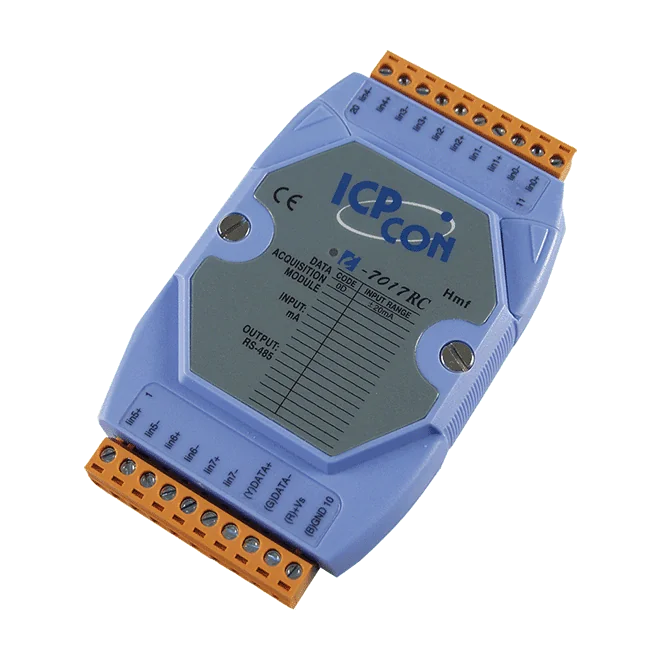

Den I-7017R CR er et 8-kanals analogt indgangsmodul til RS-485-netværk, der anvender DCON-protokollen. Modulet accepterer både spændings- og strømsignaler og er konstrueret til at modstå fejl, der ville beskadige standardindgange, med overspændingsbeskyttelse op til 240 Vrms og en fællesspændingsbeskyttelse på ±200 VDC.Hver kanal er 16-bit med differentielle indgange. Ingeniører kan vælge mellem normal tilstand ved 10 Hz med en nøjagtighed på ±0,1 % af FSR og hurtig tilstand ved 60 Hz med en nøjagtighed på ±0,5 % af FSR, afhængigt af om måleprecision eller opdateringshastighed er vigtigst. Konfiguration af den enkelte kanal og detektion af åbent kredsløb ved 4 ~ 20 mA er tilgængelig på denne model.Velegnet til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.Understøtter 3000 VDC isolation internt i modulet og ±4 kV ESD-beskyttelse på hver terminal.Forsynes fra +10 ~ +30 VDC med beskyttelse mod forkert polaritet og monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

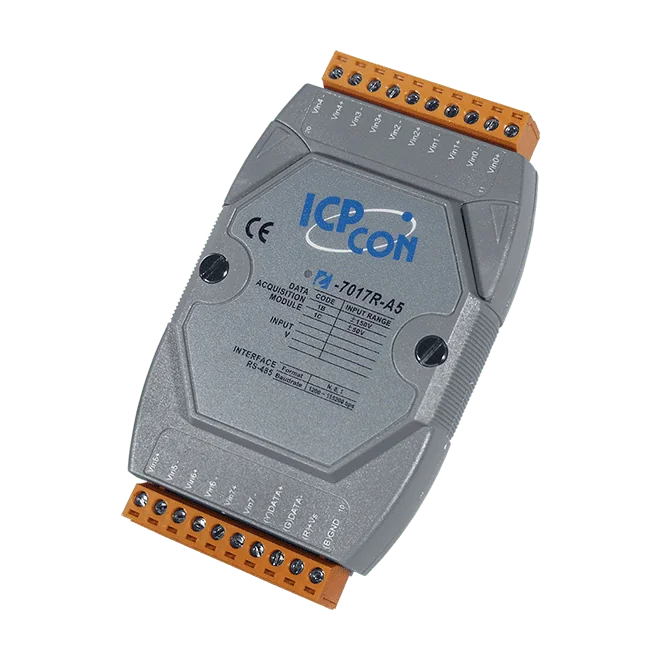

I-7017R-A5-G CR er et DIN-skinnemonteret analogindgangsmodul til ingeniører, der skal måle højspændingssignaler over RS-485. Det accepterer ±50 V eller ±150 V indgange på otte differentielle kanaler med 16-bit opløsning og en indgangsimpedans på 290 kΩ på spændingsområderne.Denne variant med grå kabinet er beregnet til signaler, der ville overbelaste standard lavspændings-indgangsmoduler. Overspændings- og fællesspændingsbeskyttelse er dimensioneret til ±200 VDC, og modulet har ±4 kV ESD-kontaktbeskyttelse på hver klemme. Samplingen kan skiftes mellem Normal Mode ved 10 Hz og Fast Mode ved 50 Hz, med en nøjagtighed på henholdsvis ±0,1 % af FSR og ±0,5 % af FSR.Kommunikationen sker via én RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps og dataformat (N, 8, 1). Modulet forsynes fra +10 ~ +30 VDC med beskyttelse mod omvendt polaritet og er specificeret til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr

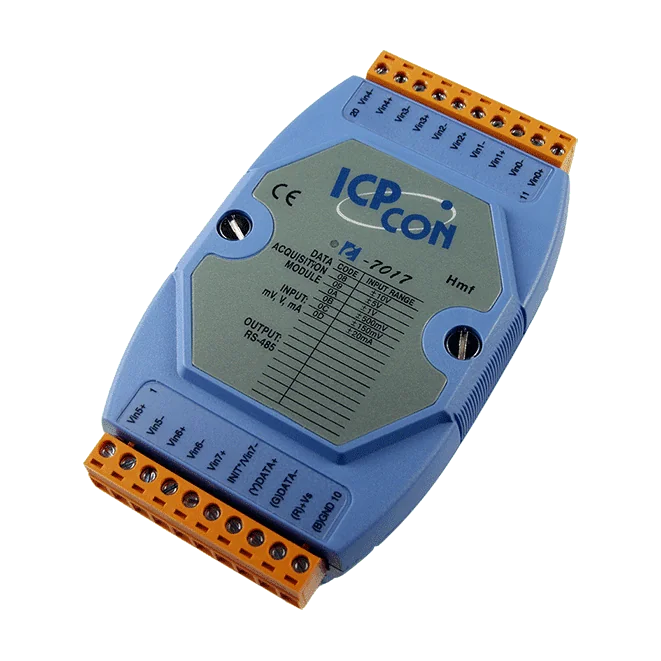

I-7017 er et RS-485 analogt indgangsmodul til ingeniører, der skal indlæse spænding- eller strømsignaler på otte kanaler. Kanalerne kan konfigureres som otte differentielle indgange eller som seks differentielle og to asymmetriske indgange ved hjælp af en jumper. Alle kanaler deler det valgte indgangsområde, og 4 ~ 20 mA-indgange kræver en ekstern 125 Ω modstand, som er valgfri.Modulet har 16-bit opløsning og en normal samplingfrekvens på 10 Hz. Detektering af åben ledning for 4 ~ 20 mA-indgange hjælper med at finde brudte sensorledninger, og en indbygget dobbelt watchdog understøtter pålidelig drift i ubemandede systemer. Intern isolation på 3000 VDC og ±120 VDC overspændingsbeskyttelse på indgangssiden øger robustheden.Denne version med blåt cover kommunikerer over en enkelt RS-485-port med DCON-protokollen og baudrater fra 1200 til 115200 bps. Den egner sig til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, diagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
