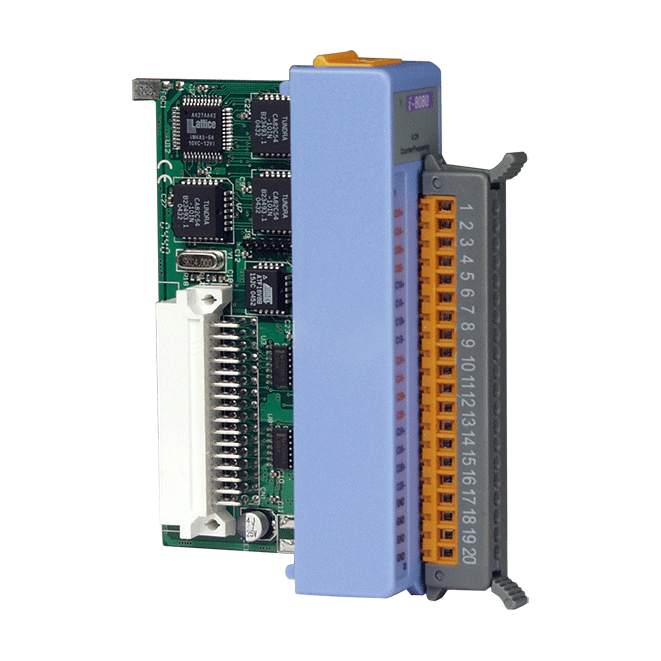

I-8080 CR Tællerindgangsmodul, frekvens og encoder, 4/8-kanal, blåt kabinet

I-8080-G CR er et højhastigheds-tæller/frekvens/encoder-indgangsmodul fra I-8K/I-87K-serien med lav profil. Hver kanal kan konfigureres til optællning, frekvensmåling, op/ned-tælling eller retning/puls-tælling, så ét modul dækker et bredt spektrum af tælle- og tidsopgaver.Modulet accepterer både isolerede og ikke-isolerede (TTL) indgangssignaler. Et programmerbart lavpasfilter fra 1 til 32767 µsek. gør det muligt at undertrykke støj på indgangslinjerne, og en strøm- og kommunikations-LED viser modulets status med det samme.Typiske anvendelser omfatter tællemåling, frekvensmåling og encoder-baseret motion control. Varianten med grå kabinet er den, der er angivet under denne bestillingskode.AnvendelserTællemålingFrekvensmålingEncoder-baseret motion control

I-8084W-G er et tæller-, frekvens- og encoderindgangsmodul fra I-8K/I-87K High Profile PAC I/O-serien. Det giver 32-bit hardwaretælling og frekvensmåling på otte isolerede indgangskanaler.Hver kanal kan indstilles til en separat tilstand, så ét modul kan bruge nogle kanaler som Up Counter og andre som frekvens- eller A/B-fase-indgange. De understøttede tilstande er Up Counter, Frequency, Up/Down Counter, Dir/Pulse Counter og A/B Phase Counter, hvor de bidirektionelle og encoder-tilstande er tilgængelige på fire kanaler hver.Typiske anvendelser er tællermåling, frekvensmåling og encoderbaseret motion control. Der kan anvendes et programmerbart digitalt filter fra 1 til 32767 μs på indgangene, og den minimale pulsbredde er 2 μs.AnvendelserTællermålingFrekvensmålingEncoderbaseret motion control

The I-8088W-G CR er et PAC I/O-modul, der kombinerer 8 våd-kontakt digitale indgange med 8 PWM-udgange. PWM-signalerne genereres i hardware, så udgangene kører uden softwareindgriben, når de først er konfigureret, hvilket egner sig til styringsopgaver, der kræver en stabil duty cycle og frekvens.Hver PWM-kanal tilbyder en frekvens på 10 Hz ~ 500 kHz (ikke-kontinuerlig) med en duty cycle på 0,1 ~ 99,9 %. Kanaler kan startes individuelt eller samlet, og burst-tilstand er tilgængelig til standby-drift. Digitale indgangskanaler kan anvendes enten som simple indgange eller som hardware-triggerkilde for PWM-udgangene.PWM-udgangene er af TTL-typen, source-konfigurerede, med en angivet belastning på 1 mA ved +5 VDC, så de efterfølgende kredsløb bør kontrolleres mod disse værdier. De digitale indgange er specificeret til ON-niveau på +5 ~ +30 VDC og giver 3750 Vrms intern isolation i modulet.Hardware-genererede PWM-udgange, uden softwareindgribenSoftware- og hardware-triggertilstande til start af PWMIndividuel eller synkron PWM-udgang på alle kanalerBurst-tilstand til standby-driftAnvendelserStyring af position eller hastighed for motorerDæmpning af lysstyrken for lamperStyring af hastigheden for ventilatorer

I-87082W-G CR er et to-kanals tæller- og frekvensindgangsmodul til ingeniører, der har brug for højhastigheds impulstælling eller frekvensmåling i et I-8K/I-87K PAC I/O-system. Hver kanal kan konfigureres til tæller- eller frekvensdrift med 32-bit tællinger og indgange op til 100 kHz.Hver indgang kan vælges som isoleret eller ikke-isoleret, afhængigt af signalkilden. Isolerede indgange giver 3750 Vrms isolation og accepterer ON-niveauer fra +3,5 VDC til +30 VDC. Ikke-isolerede indgange bruger en programmerbar tærskel mellem 0 og +5 VDC. Et programmerbart digitalt filter og et lavpasfilter undertrykker støj med pulsbredder kortere end den mindste høj- eller lavtid.To sink-type open-collector-udgange giver programmerbar alarmsignalering, og modulet har en RS-485-port med DCON-protokol. En dobbelt watchdog, med en 1,6 sekunders modul-watchdog og en programmerbar kommunikations-watchdog, tilføjer overvågning til ubemandede installationer.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
